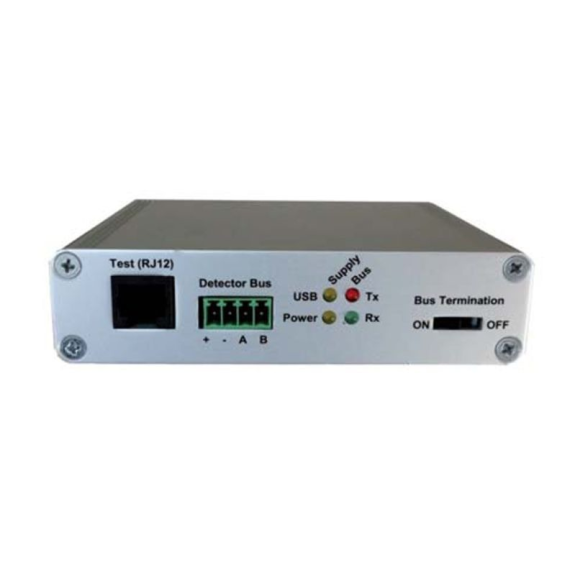

Interfacebox RS485, RS232/USB, für Heitel IMD über RS485

:- ermöglicht den einfachen Anschluss von seriellen Geräten über einen USB-Port- abwärtskompatibel zu USB 1.1- unterstützte Baudrate: 75bps - 115200 bps / bis zu 6 Mbps- unterstützte Betriebssysteme: Windows XP / Vista / 7 / 8 / 10# Mac # LinuxTechnische Daten:Abmessungen: 60 x 80 x 14 mmFarbe: schwarz/grün Betriebstemperatur: -40 bis +85 °CArt.-Nummer: 00000-9900002427830Shop-Nummer: 142601

Das Gerät K120RTD wandelt ein von PT100- (EN 60751) oder NI100-Fühlern mit 2-, 3- oder 4-Leiteranschluss erfasstes Temperatursignal in ein normiertes Stromsignal für 4 - 20mA-Schleifen (2-Leitertechnik) um . Das Modul zeichnet sich durch hohe Genauigkeit und 16-Bit-Messwertumsetzung aus . Aus mechanischer Sicht gewährleistet es eine sehr kleine Grundfläche (6,2 mm) und eine 35 mm DIN-Schienenmontage . Das K120RTD ist über einen PC mit spezieller Software oder im Feld über DIP-Schalter konfigurierbar.

Der PT-100-Wandler wandelt das ausgegebene Signal von einem PT100 um . Der PT-100-Wandler gibt das Temperatursignal als 4 .. . 20 mA Normsignal aus . Dieses genormte Signal ermöglicht eine einfache Weiterverarbeitung . Der PT-100-Wandler besticht durch seine Einfachheit . Der PT-100-Wandler wird über eine Stromschleife gespeist . Es wird keine spezielle Spannungsversorgung für den PT-100-Wandler benötigt.

Anzeigegerät, Convertor Maßumrechner Convertor . Zum Umrechnen von Millimeter auf Zoll und umgekehrt. . Ausführung Convertor Maße 60 x 30 x 110 mm

Das Z109S ist eine galvanisch getrennte Stromversorgung für Stromschleifen . Der Stromeingang ist wählbar zwischen 0 - 20 mA oder 4 - 20 mA . Das Z109S ermöglicht eine 2-Draht-Sensorspeisung: 20VDC stabilisiert, 20mA max . geschützt gegen Kurzschluss . Messung und Rückübertragung am isolierten Analogausgang ist wählbar zwischen 0 - 20 mA oder 4 - 20 mA . Der Z109S ist mit einer Anzeige auf der Vorderseite der Stromversorgung und einer 3-Punkt-Isolierung von 1500 Vac ausgestattet.

Das Gerät K109UI ist ein galvanisch isolierter Dreipunktwandler für Spannungs- oder Stromsignale nach Industriestandard mit passivem Eingang und aktivem Ausgang . Für jeden Eingangsbereich ist eine 14-Bit-Analog-Digital-Wandlung vorgesehen . Es ist außerdem mit folgenden Funktionen ausgestattet: programmierbare Unterdrückung von 50 Hz- oder 60 Hz-Netzen, zusätzlicher Filter zur Stabilisierung des Messwerts, Invertierung der Eingangs- und Ausgangsskalen, programmierbarer 2,5 %- oder 5 %-Skalierungsabweichungseingang, Wurzelziehen, Linearisierung für liegende zylindrische Behälter . Das Modul zeichnet sich außerdem durch eine sehr kleine Grundfläche, die Montage auf einer 35 mm DIN-Schiene, die Möglichkeit der Stromversorgung über einen Bus, Schnellanschlüsse über Federklemmen, Dreipunktisolierung und die Konfigurierbarkeit vor Ort über DIP-Schalter aus.

Das Gerät K109TC ist ein galvanischer Vier-Punkt-Isolator . Er wandelt ein von einem Thermoelement erfasstes Temperatursignal in ein normiertes Spannungs- oder Stromsignal um . Der K109TC verfügt zusätzlich über einen passiven Ausgang, der bei Überschreiten eines voreingestellten Schwellenwerts über eine Taste auf der Frontplatte geschaltet wird . Zu den Merkmalen des Moduls gehören die sehr kleine Grundfläche (6,2 mm), die Montage auf einer 35-mm-DIN-Schiene, die Möglichkeit der Stromversorgung über einen Bus, Schnellanschlüsse über Federklemmen und die Konfigurierbarkeit im Feld über DIP-Schalter.

Das Gerät K109S ist ein galvanischer Vier-Punkt-Trenner für Spannungs- oder Stromsignale nach Industriestandard mit passivem Eingang, aktivem Ausgang und Hilfsstromversorgung . Die Analog-Digital-Wandlung beträgt 14 Bit für jeden Eingangsbereich.

Der Z109REG2-1 ist ein Hochleistungs-Wandler-Isolator für universelle Eingänge in Spannung, Strom, Thermoelemente, Widerstandsthermometer, Potentiometer, Rheostat . Der Z109REG2-1 ermöglicht die Speisung von Sensoren in 2-Leiter-Technik: 20 VDC stabilisiert, 20 mA max . kurzschlussfest . Der Wandler führt die Messung und Rückübertragung am isolierten Analogausgang durch, wählbare Spannung und aktiver/passiver Strom . Der Z109REG2-1 ist außerdem mit einem Relais-Alarmkontaktausgang (spst) ausgestattet, der über einen PC eingestellt werden kann, sowie mit einem STROBE-Eingang zur Aktivierung des Analogausgangs auf Befehl einer SPS (als Alternative zum Alarmkontakt) . Als Erbe des Z109REG2-Wandlers verfügt der Z109REG2-1 über einen microUSB-Kommunikationsanschluss auf der Vorderseite (anstelle des 3,5-mm-Klinkenanschlusses) . Über den microUSB-Anschluss ist es möglich, das Modul nicht nur über einen PC, sondern auch über eine mobile Android-App (EASY Setup App) zu konfigurieren; es ist möglich, Skalenanfang und -ende, zusätzliche Eingangstypen, Wurzelziehen, Filter, Ausbrennen und andere Parameter zu programmieren.

Das Modul Z170REG-1 erfasst ein Universaleingangssignal und wandelt es in ein analoges Format um, das an zwei voneinander unabhängige und isolierte Universalausgänge zurückgegeben wird . Im Vergleich zum Z170-Duplikator kann der Z170REG-1 auch Signale in Ohm und von Temperatursensoren erfassen, ist genauer und schneller und lässt sich per Software programmieren . Der Konverter bietet eine Auswahl an Eingangsarten: Spannung, Strom, Potentiometer, Thermoelement (TC), Widerstandsthermometer (RTD).
