PCE Instruments Schichtdickenmessgerät PCE-CT 29 |Messbereich 0 2000 µm

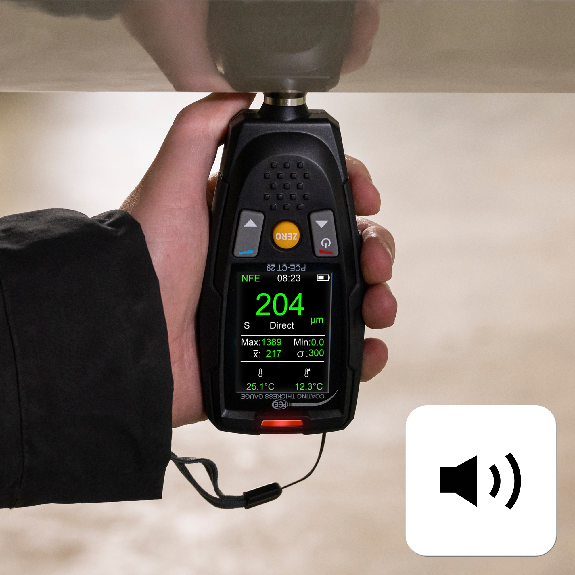

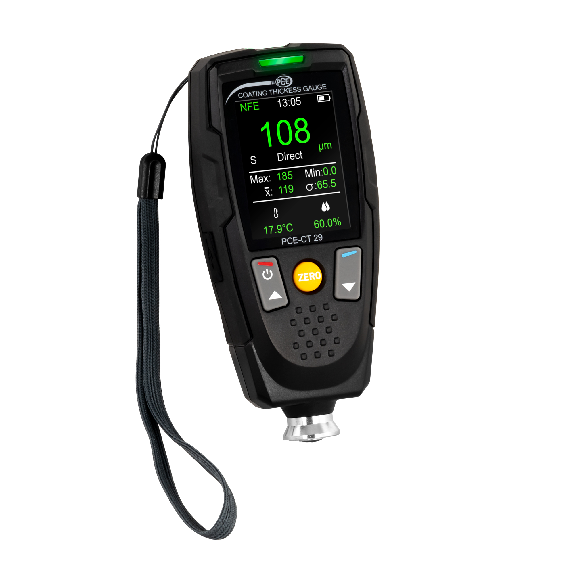

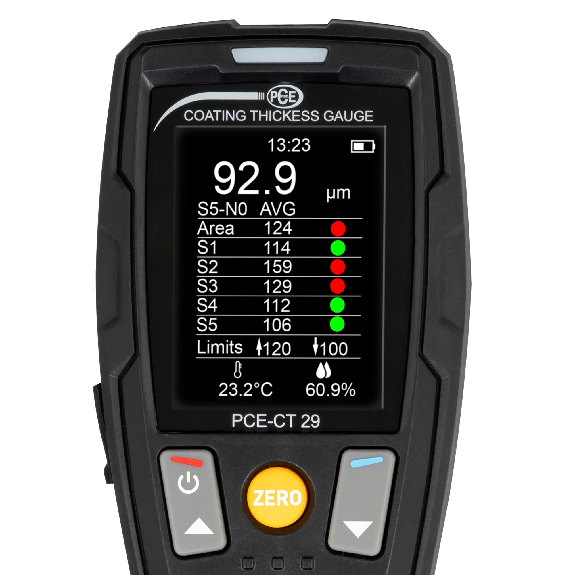

Das Schichtdickenmessgerät dient zur schnellen und präzisen Erfassung von Schichtdicken auf Metallen . Im Vergleich zu vielen anderen Schichtdickenmessgeräten muss bei diesem Schichtdickenmessgerät nicht unterschieden werden zwischen eisenhaltigem und nicht eisenhaltigem Metall . Mit der kleinen und kompakten Bauform vom Schichtdickenmessgerät ist eine Einhandbedienung möglich . Trotz der kleinen Bauform hat das Schichtdickenmessgerät einen Messbereich von 1500 µm und eine Genauigkeit von ±(3% + 1 µm) . Die angezeigten Messwerte können bei dem Schichtdickenmessgerät in µm, mm und in mils ausgegeben werden . Neben dem Messen der Schichtdicke kann das Schichtdickenmessgerät aus einer Reihe an verschieden Messungen den kleinsten, den größten und auch den Mittelwert bestimmen . Auch verfügt das Schichtdickenmessgerät über eine automatische Abschaltfunktion.
