Spanneisen D6316 9x 80 mm

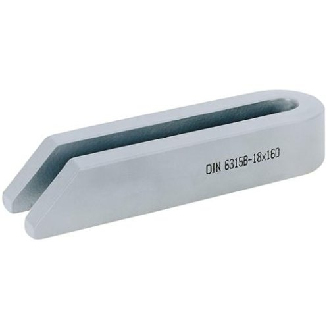

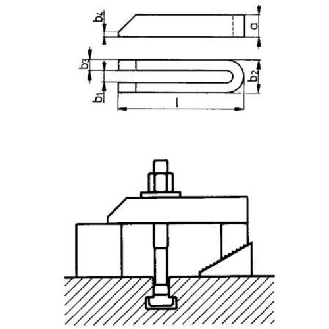

Gabelspanneisen, abgeschrägt Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden. . Schlitzbreite b1 6,6 mm für Schrauben M6 b2 19 mm b3 6 mm b4 3 mm

Spanneisen einfach, DIN 6314 Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden. . Schlitzbreite b1 11 mm für Schrauben M10 b2 30 mm b3 12 mm e1 15 mm e2 30 mm

Spanneisen mit Treppenzähnen Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden . Passend für gezahnte Spannunterlagen (Bestell-Nr . 3926). . Schlitzbreite b1 14 mm für Schrauben M12/M14 b2 40 mm b3 14 mm e1 21 mm e2 40 mm

Gabelspanneisen, abgeschrägt Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden. . Schlitzbreite b1 18 mm für Schrauben M16/M18 b2 48 mm b3 15 mm b4 10 mm

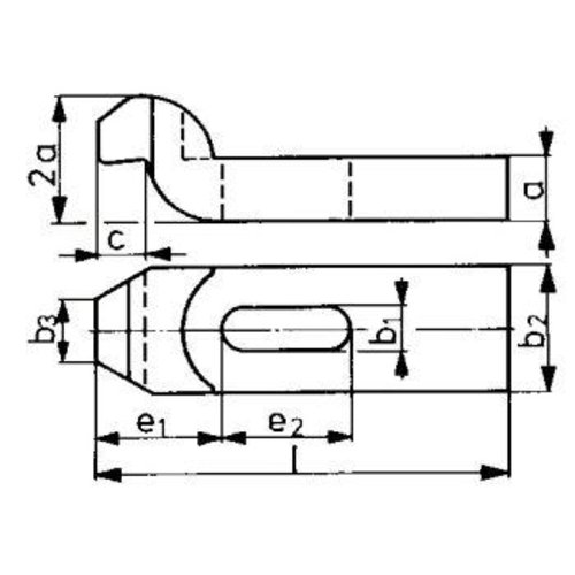

Spanneisen, gekröpft Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden. . Schlitzbreite b1 18 mm für Schrauben M16/M18 b2 50 mm b3 25 mm e1 51,5 mm e2 50 mm

Spanneisen mit Treppenzähnen Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden . Passend für gezahnte Spannunterlagen (Bestell-Nr . 3926). . Schlitzbreite b1 22 mm für Schrauben M20/M22 b2 60 mm b3 22 mm e1 30 mm e2 60 mm

Spanneisen, gekröpft, mit verstellbarer Stützschraube Ausführung: Aus Vergütungsstahl, lackiert . Lieferumfang: Spanneisen mit Stützschraube, Schraube für T-Nuten DIN 787 (Bestell-Nr . 3900), Mutter (Bestell-Nr . 3906) und Unterlegscheibe (Bestell-Nr . 3909) . h = abhängig von Nutentiefe nach DIN 650 sowie Einschraublänge der Mutter. . Nutenbreite 10 mm T-Nutenschraube M10 x 10 x 80 Schlitzbreite 11 mm h 2246 mm l1 39 mm e1 36 mm e2 32 mm

Spanneisen, gekröpft, mit verstellbarer Stützschraube Ausführung: Aus Vergütungsstahl, lackiert . Lieferumfang: Spanneisen mit Stützschraube, Schraube für T-Nuten DIN 787 (Bestell-Nr . 3900), Mutter (Bestell-Nr . 3906) und Unterlegscheibe (Bestell-Nr . 3909) . h = abhängig von Nutentiefe nach DIN 650 sowie Einschraublänge der Mutter. . Nutenbreite 12 mm T-Nutenschraube M12 x 12 x 100 Schlitzbreite 14 mm h 2858 mm l1 49 mm e1 44 mm e2 40 mm

Prismen-Paare mit Einschnittwinkel 90° von Metav IndustryLine sind eine herausragende Ergänzung zu Ihrer Werkstatt.In folgenden Ausführungen verfügbar:Genauigkeit: 0,008 - 0,064geeignet für: Welle Ø5-40mm, Welle Ø5-60mm, Welle Ø5-75mm, Welle Ø6-45mm, Welle Ø8-55mmPrismen-Paare mit Einschnittwinkel 90° jetzt einfach und schnell online bestellen.Detailinformationen:Hersteller: Metav IndustryLineBezeichnung: Prismen-PaareMaterial: Spezialstahl, gehärtetNorm: DIN 876/0,DIN 876/1,DIN 876/2Abmessung: 100x40x30 - 75x40x40Geeignet für: Welle Ø5-40mm oder Welle Ø8-55mm je nach AusführungDie technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.

Prismen-Paare mit Einschnittwinkel 90° von Metav IndustryLine sind eine herausragende Ergänzung zu Ihrer Werkstatt.In folgenden Ausführungen verfügbar:Genauigkeit: 0,008 - 0,064geeignet für: Welle Ø5-40mm, Welle Ø5-60mm, Welle Ø5-75mm, Welle Ø6-45mm, Welle Ø8-55mmPrismen-Paare mit Einschnittwinkel 90° jetzt einfach und schnell online bestellen.Detailinformationen:Hersteller: Metav IndustryLineBezeichnung: Prismen-PaareMaterial: Spezialstahl, gehärtetNorm: DIN 876/0,DIN 876/1,DIN 876/2Abmessung: 100x40x30 - 75x40x40Geeignet für: Welle Ø5-40mm oder Welle Ø8-55mm je nach AusführungDie technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.

Prismen-Paare mit Einschnittwinkel 90° von Metav IndustryLine sind eine herausragende Ergänzung zu Ihrer Werkstatt.In folgenden Ausführungen verfügbar:Genauigkeit: 0,008 - 0,064geeignet für: Welle Ø5-40mm, Welle Ø5-60mm, Welle Ø5-75mm, Welle Ø6-45mm, Welle Ø8-55mmPrismen-Paare mit Einschnittwinkel 90° jetzt einfach und schnell online bestellen.Detailinformationen:Hersteller: Metav IndustryLineBezeichnung: Prismen-PaareMaterial: Spezialstahl, gehärtetNorm: DIN 876/0,DIN 876/1,DIN 876/2Abmessung: 100x40x30 - 75x40x40Geeignet für: Welle Ø5-40mm oder Welle Ø8-55mm je nach AusführungDie technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.

Prismen-Paare mit Einschnittwinkel 90° von Metav IndustryLine sind eine herausragende Ergänzung zu Ihrer Werkstatt.In folgenden Ausführungen verfügbar:Genauigkeit: 0,008 - 0,064geeignet für: Welle Ø5-40mm, Welle Ø5-60mm, Welle Ø5-75mm, Welle Ø6-45mm, Welle Ø8-55mmPrismen-Paare mit Einschnittwinkel 90° jetzt einfach und schnell online bestellen.Detailinformationen:Hersteller: Metav IndustryLineBezeichnung: Prismen-PaareMaterial: Spezialstahl, gehärtetNorm: DIN 876/0,DIN 876/1,DIN 876/2Abmessung: 100x40x30 - 75x40x40Geeignet für: Welle Ø5-40mm oder Welle Ø8-55mm je nach AusführungDie technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.

Flachspanner Nr.6496 T-Nut 28mm M20 x 28 AMF komplett mit Befestigung · Stahl, vergütet und im Brünierton angelassenAnwendung:1 . Flachspanner in T-Nut des Maschinentisches einschieben . 2 . Am Werkstück positionieren . 3 . Befestigungsschrauben für Maschinentisch feststellen . 4 . Durch Betätigung der Spannschraube wird das Werkstück gespannt . Hinweis:Um den Verschleiß der Befestigungsschrauben zu verringern, empfehlen wir den Einsatz der AMF-Schraubenpaste Nr . 6339 . Sie besitzt eine synergetisch wirkende Kombination hochwirksamer Festschmierstoffe und ist wärmebeständig und auswaschfest . Vorteil:- Zum Spannen sehr flacher Werkstücke - Seitliches Spannen von Werkstücken, um Oberflächen komplett ohne Störkontur zu bearbeiten - Horizontale und vertikale EinsatzmöglichkeitWeitere technische Eigenschaften:· H max.: 36mm· L2: 41mm· G: M20· L1: 58-63mm· H1: 22mm· F1: 30kN· L: 152mm· F2: 15kN· B: 62mm· H min.: 22mm

Permanent-magnetischer Gehrungsspanner Schweiß- und Montagehilfe Alle Stirnflächen einschl . Prismen sind magnetisch Prismatische Ausführung besonders für Rundmaterialien und Rohre geeignet Einsatztemperatur Magnet max . 450 °C, Lackierung max . 300 °C . Ausführung flach Länge 170 mm Breite 35 mm Höhe 40 mm Prisma ° Haftkraft 250 N
