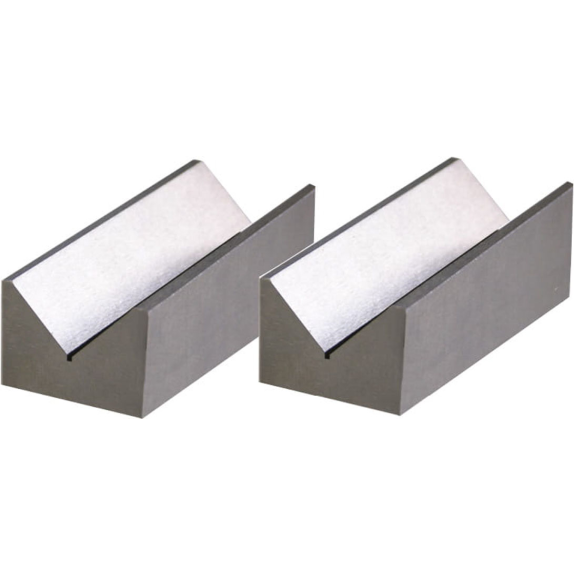

Prismen-Paare mit Einschnittwinkel 90° 75x40x30mm DIN 876/1

Gabelspanneisen, abgeschrägt Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden. . Schlitzbreite b1 6,6 mm für Schrauben M6 b2 19 mm b3 6 mm b4 3 mm

Spanneisen einfach, DIN 6314 Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden. . Schlitzbreite b1 11 mm für Schrauben M10 b2 30 mm b3 12 mm e1 15 mm e2 30 mm

Spanneisen, gekröpft Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden. . Schlitzbreite b1 9 mm für Schrauben M8 b2 25 mm b3 12 mm e1 27,5 mm e2 25 mm

Spanneisen mit Treppenzähnen Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden . Passend für gezahnte Spannunterlagen (Bestell-Nr . 3926). . Schlitzbreite b1 14 mm für Schrauben M12/M14 b2 40 mm b3 14 mm e1 21 mm e2 40 mm

Der Endmaß-Verbinder zur Verbindung von Endmaßen ab 125mm mit Verbindungsbohrungen sind eine herausragende Ergänzung zu Ihrer Werkstatt . Technische Übersicht:Hersteller: Metav IndustryLineBezeichnung: Endmaß-Verbinder zur Verbindung von Endmaßen ab 125mm mit VerbindungsbohrungenMaterial: Eloxiert oder Hartmetall je nach AusführungDie technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.Endmaß-Verbinder zur Verbindung von Endmaßen ab 125mm mit Verbindungsbohrungen jetzt einfach und schnell online bestellen.

Flachspanner Nr.6496 T-Nut 16mm M12 x 16 AMF komplett mit Befestigung · Stahl, vergütet und im Brünierton angelassenAnwendung:1 . Flachspanner in T-Nut des Maschinentisches einschieben . 2 . Am Werkstück positionieren . 3 . Befestigungsschrauben für Maschinentisch feststellen . 4 . Durch Betätigung der Spannschraube wird das Werkstück gespannt . Hinweis:Um den Verschleiß der Befestigungsschrauben zu verringern, empfehlen wir den Einsatz der AMF-Schraubenpaste Nr . 6339 . Sie besitzt eine synergetisch wirkende Kombination hochwirksamer Festschmierstoffe und ist wärmebeständig und auswaschfest . Vorteil:- Zum Spannen sehr flacher Werkstücke - Seitliches Spannen von Werkstücken, um Oberflächen komplett ohne Störkontur zu bearbeiten - Horizontale und vertikale EinsatzmöglichkeitWeitere technische Eigenschaften:· H max.: 25mm· L2: 26mm· G: M12· L1: 45-48mm· H1: 16mm· F1: 15kN· L: 110mm· F2: 7,5kN· B: 44mm· H min.: 16mm

Prismen-Paare mit Einschnittwinkel 90° von Metav IndustryLine sind eine herausragende Ergänzung zu Ihrer Werkstatt.In folgenden Ausführungen verfügbar:Genauigkeit: 0,008 - 0,064geeignet für: Welle Ø5-40mm, Welle Ø5-60mm, Welle Ø5-75mm, Welle Ø6-45mm, Welle Ø8-55mmPrismen-Paare mit Einschnittwinkel 90° jetzt einfach und schnell online bestellen.Detailinformationen:Hersteller: Metav IndustryLineBezeichnung: Prismen-PaareMaterial: Spezialstahl, gehärtetNorm: DIN 876/0,DIN 876/1,DIN 876/2Abmessung: 100x40x30 - 75x40x40Geeignet für: Welle Ø5-40mm oder Welle Ø8-55mm je nach AusführungDie technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.

Prismen-Paare mit Einschnittwinkel 90° von Metav IndustryLine sind eine herausragende Ergänzung zu Ihrer Werkstatt.In folgenden Ausführungen verfügbar:Genauigkeit: 0,008 - 0,064geeignet für: Welle Ø5-40mm, Welle Ø5-60mm, Welle Ø5-75mm, Welle Ø6-45mm, Welle Ø8-55mmPrismen-Paare mit Einschnittwinkel 90° jetzt einfach und schnell online bestellen.Detailinformationen:Hersteller: Metav IndustryLineBezeichnung: Prismen-PaareMaterial: Spezialstahl, gehärtetNorm: DIN 876/0,DIN 876/1,DIN 876/2Abmessung: 100x40x30 - 75x40x40Geeignet für: Welle Ø5-40mm oder Welle Ø8-55mm je nach AusführungDie technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.

Prismen-Paare mit Einschnittwinkel 90° von Metav IndustryLine sind eine herausragende Ergänzung zu Ihrer Werkstatt.In folgenden Ausführungen verfügbar:Genauigkeit: 0,008 - 0,064geeignet für: Welle Ø5-40mm, Welle Ø5-60mm, Welle Ø5-75mm, Welle Ø6-45mm, Welle Ø8-55mmPrismen-Paare mit Einschnittwinkel 90° jetzt einfach und schnell online bestellen.Detailinformationen:Hersteller: Metav IndustryLineBezeichnung: Prismen-PaareMaterial: Spezialstahl, gehärtetNorm: DIN 876/0,DIN 876/1,DIN 876/2Abmessung: 100x40x30 - 75x40x40Geeignet für: Welle Ø5-40mm oder Welle Ø8-55mm je nach AusführungDie technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.

Prismen-Paare mit Einschnittwinkel 90° von Metav IndustryLine sind eine herausragende Ergänzung zu Ihrer Werkstatt.In folgenden Ausführungen verfügbar:Genauigkeit: 0,008 - 0,064geeignet für: Welle Ø5-40mm, Welle Ø5-60mm, Welle Ø5-75mm, Welle Ø6-45mm, Welle Ø8-55mmPrismen-Paare mit Einschnittwinkel 90° jetzt einfach und schnell online bestellen.Detailinformationen:Hersteller: Metav IndustryLineBezeichnung: Prismen-PaareMaterial: Spezialstahl, gehärtetNorm: DIN 876/0,DIN 876/1,DIN 876/2Abmessung: 100x40x30 - 75x40x40Geeignet für: Welle Ø5-40mm oder Welle Ø8-55mm je nach AusführungDie technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.

Prismen-Paare mit Einschnittwinkel 90° von Metav IndustryLine sind eine herausragende Ergänzung zu Ihrer Werkstatt.In folgenden Ausführungen verfügbar:Genauigkeit: 0,008 - 0,064geeignet für: Welle Ø5-40mm, Welle Ø5-60mm, Welle Ø5-75mm, Welle Ø6-45mm, Welle Ø8-55mmPrismen-Paare mit Einschnittwinkel 90° jetzt einfach und schnell online bestellen.Detailinformationen:Hersteller: Metav IndustryLineBezeichnung: Prismen-PaareMaterial: Spezialstahl, gehärtetNorm: DIN 876/0,DIN 876/1,DIN 876/2Abmessung: 100x40x30 - 75x40x40Geeignet für: Welle Ø5-40mm oder Welle Ø8-55mm je nach AusführungDie technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.

Flachspanner Nr.6496 T-Nut 28mm M20 x 28 AMF komplett mit Befestigung · Stahl, vergütet und im Brünierton angelassenAnwendung:1 . Flachspanner in T-Nut des Maschinentisches einschieben . 2 . Am Werkstück positionieren . 3 . Befestigungsschrauben für Maschinentisch feststellen . 4 . Durch Betätigung der Spannschraube wird das Werkstück gespannt . Hinweis:Um den Verschleiß der Befestigungsschrauben zu verringern, empfehlen wir den Einsatz der AMF-Schraubenpaste Nr . 6339 . Sie besitzt eine synergetisch wirkende Kombination hochwirksamer Festschmierstoffe und ist wärmebeständig und auswaschfest . Vorteil:- Zum Spannen sehr flacher Werkstücke - Seitliches Spannen von Werkstücken, um Oberflächen komplett ohne Störkontur zu bearbeiten - Horizontale und vertikale EinsatzmöglichkeitWeitere technische Eigenschaften:· H max.: 36mm· L2: 41mm· G: M20· L1: 58-63mm· H1: 22mm· F1: 30kN· L: 152mm· F2: 15kN· B: 62mm· H min.: 22mm

Prismen-Paare mit Einschnittwinkel 90° von Metav IndustryLine sind eine herausragende Ergänzung zu Ihrer Werkstatt.In folgenden Ausführungen verfügbar:Genauigkeit: 0,008 - 0,064geeignet für: Welle Ø5-40mm, Welle Ø5-60mm, Welle Ø5-75mm, Welle Ø6-45mm, Welle Ø8-55mmPrismen-Paare mit Einschnittwinkel 90° jetzt einfach und schnell online bestellen.Detailinformationen:Hersteller: Metav IndustryLineBezeichnung: Prismen-PaareMaterial: Spezialstahl, gehärtetNorm: DIN 876/0,DIN 876/1,DIN 876/2Abmessung: 100x40x30 - 75x40x40Geeignet für: Welle Ø5-40mm oder Welle Ø8-55mm je nach AusführungDie technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.

Mess- und Spannprismenpaar 90° Einschnittwinkel, seitliche Anschlagfläche und Stirnseite mit zuschaltbarer Magnetkraft sind eine herausragende Ergänzung zu Ihrer Qualitätssicherung.In folgenden Ausführungen verfügbar:Genauigkeit: 0,005Abmessung: 100x70x96, 80x67x96Detailinformationen und Technische Daten zu Mess- und Spannprismenpaar :Hersteller: Metav IndustryLineBezeichnung: Mess- und Spannprismenpaar mit Magnet ein- und ausschaltbarGenauigkeit: 0,005 mmAbmessung: 100x70x96 bis 80x67x96Besonderheit: 90° Einschnittwinkel, seitliche Anschlagfläche und Stirnseite mit zuschaltbarer MagnetkraftMagnetkraft: 100 kg - 120 kgParallelität: 5 µmDie technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.Mess- und Spannprismenpaar mit Magnet ein- und ausschaltbar jetzt einfach und schnell online bestellen.
