Flachspanner Nr.6496 T-Nut 28mm M20 x 28
179,94 €inkl. MwSt.
Menge
Sichere Zahlung
oder per Banküberweisung
Lieferinformationen
3 Artikel auf Lager
Versandkosten ab:4,99 €inkl. MwSt.
Standardlieferung zwischen dem 28.11. und 30.11.
Verkauft und versandt von
Marke: AMF

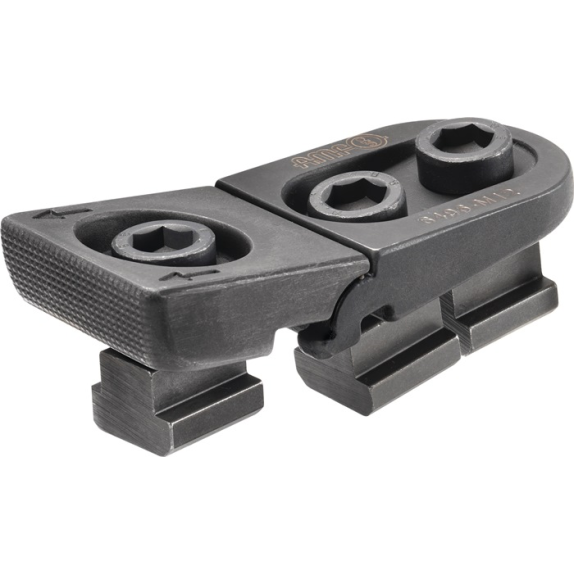

Flachspanner Nr.6496 T-Nut 28mm M20 x 28 AMF
komplett mit Befestigung · Stahl, vergütet und im Brünierton angelassenAnwendung:1 .
Flachspanner in T-Nut des Maschinentisches einschieben .
2 .
Am Werkstück positionieren .
3 .
Befestigungsschrauben für Maschinentisch feststellen .
4 .
Durch Betätigung der Spannschraube wird das Werkstück gespannt .
Hinweis:Um den Verschleiß der Befestigungsschrauben zu verringern, empfehlen wir den Einsatz der AMF-Schraubenpaste Nr .
6339 .
Sie besitzt eine synergetisch wirkende Kombination hochwirksamer Festschmierstoffe und ist wärmebeständig und auswaschfest .
Vorteil:- Zum Spannen sehr flacher Werkstücke - Seitliches Spannen von Werkstücken, um Oberflächen komplett ohne Störkontur zu bearbeiten - Horizontale und vertikale EinsatzmöglichkeitWeitere technische Eigenschaften:· H max.: 36mm· L2: 41mm· G: M20· L1: 58-63mm· H1: 22mm· F1: 30kN· L: 152mm· F2: 15kN· B: 62mm· H min.: 22mm
Flachspanner in T-Nut des Maschinentisches einschieben .
2 .
Am Werkstück positionieren .
3 .
Befestigungsschrauben für Maschinentisch feststellen .
4 .
Durch Betätigung der Spannschraube wird das Werkstück gespannt .
Hinweis:Um den Verschleiß der Befestigungsschrauben zu verringern, empfehlen wir den Einsatz der AMF-Schraubenpaste Nr .
6339 .
Sie besitzt eine synergetisch wirkende Kombination hochwirksamer Festschmierstoffe und ist wärmebeständig und auswaschfest .
Vorteil:- Zum Spannen sehr flacher Werkstücke - Seitliches Spannen von Werkstücken, um Oberflächen komplett ohne Störkontur zu bearbeiten - Horizontale und vertikale EinsatzmöglichkeitWeitere technische Eigenschaften:· H max.: 36mm· L2: 41mm· G: M20· L1: 58-63mm· H1: 22mm· F1: 30kN· L: 152mm· F2: 15kN· B: 62mm· H min.: 22mm
Eigenschaften
