ROHRVERBINDER D.30

Verwendung: Verbindung von parallelen/orthogonalen Stangen mit der Befestigungsfläche (parallele Verbindung nur für Ø12 Rohre und Stangen, orthogonale Verbindung für Ø12 Rohre und Stangen oder Stangen 10x10) . Geeignet für Anwendungen, die zufälligen Stößen ausgesetzt sind . Lieferzustand: n.1 Verbinder aus UNI 5076 Aluminium, n.2 Innensechskantschrauben aus UNI5931 Edelstahl, n.2 Lochstopfen aus schwarzem RAL9005 Polyäthylen . Dank der doppelten Feststellschraube übt der Verbinder eine größere Klemmkraft auf die Stange aus . Anzugsmoment: 4,9 Nm (M5).

Verwendung: Verbindung von Rund- oder Vierkantstangen parallel zur Aufspannfläche, Befestigung des Rohres bleibt nicht konstant aufrecht erhalten . Lieferzustand: n.1 Klemme aus schwarz RAL9005 Kunststoff . Anzugsmoment: 4,9 Nm (M5) . Warnungen: bei Verwendung mit handelsüblichen Rundrohren ø12 ist zu überprüfen, ob die Toleranz unserer Artikel 2012 entspricht (+0,1/-0,05); bei Verwendung mit handelsüblichen Vierkantstäben 10x10 ist zu überprüfen, ob die Toleranz derjenigen unserer Artikel 1789 entspricht (+0,25/-0,005).

Verwendung: Verbindung von gezogenen Rund- oder Vierkantstangen, geeignet für Anwendungen, die Stößen ausgesetzt sind . Lieferzustand: n.1 Klemme aus UNI 5076 Aluminium; n.1 Innensechskantschrauben UNI 5931, n.1 Sechskantmutter, n.1 Stift und n.1 bruchfester Anschlag aus verzinktem Stahl . Anzugsmoment: 10 Nm (M6) . Warnungen: bei Verwendung mit handelsüblichen Rundrohren ø12 ist zu überprüfen, ob die Toleranz unserer Artikelnr . 2012 entspricht (+0,1/-0,05); bei Verwendung mit handelsüblichen Vierkantstäben 10x10 ist zu überprüfen, ob die Toleranz derjenigen unserer Artikelnr . 1789 entspricht (+0,25/-0,005).

Verwendung: Verbindung zwischen zwei Rundstangen . Lieferzustand: n.1 Klemme aus UNI 5076 Aluminium, n.2 Innensechskantschrauben UNI 5931, n.2 selbstsichernde DIN 985 Sechskantmuttern aus verzinktem Stahl . Warnungen: die Klemmen können für verschiedene Arten von gezogenen/geschliffenen Stangen oder elektrogeschweißten Rohren geeignet sein . Die Rohre lassen sich aufgrund ihrer Ovalisierung möglicherweise nicht leicht einpassen, daher kann es erforderlich sein, das Loch zu bohren, um die Verbindung zwischen Rohr und Klemme zu kalibrieren.

Verwendung: Verbindung zwischen zwei Rundstangen . Lieferzustand: n.1 Klemme aus UNI 5076 Aluminium, n.2 Innensechskantschrauben UNI 5931, n.2 selbstsichernde DIN 985 Sechskantmuttern aus verzinktem Stahl . Warnungen: die Klemmen können für verschiedene Arten von gezogenen/geschliffenen Stangen oder elektrogeschweißten Rohren geeignet sein . Die Rohre lassen sich aufgrund ihrer Ovalisierung möglicherweise nicht leicht einpassen, daher kann es erforderlich sein, das Loch zu bohren, um die Verbindung zwischen Rohr und Klemme zu kalibrieren.

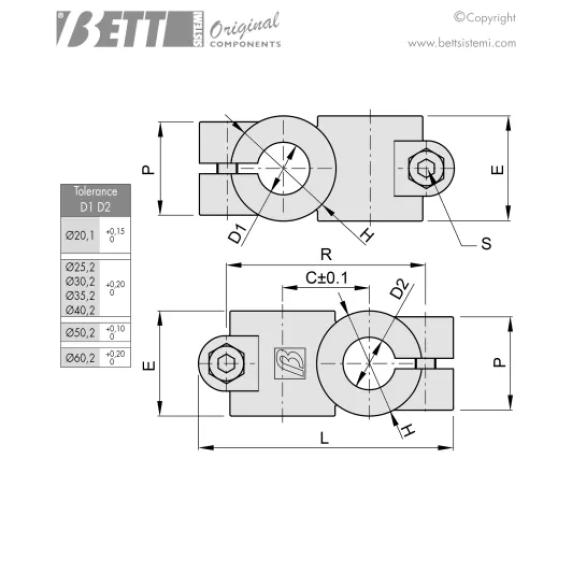

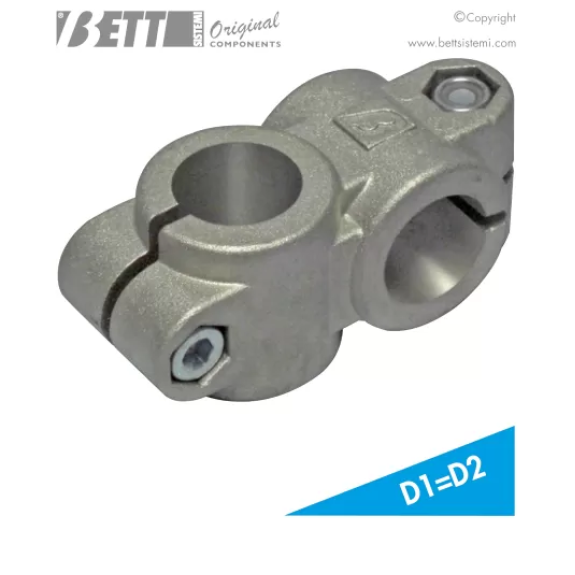

Verwendung: rechtwinklige Verbindung zwischen zwei runden gezogenen Stangen . Lieferzustand: n.1 Klemme aus UNI 5076 Aluminium, n.2 Innensechskantschrauben DIN 7984, n.2 Sechskantmutter UNI 5589 und n.2 bruchfeste Anschlage aus verzinktem Stahl . Anzugsmoment: 25 Nm (M8).
