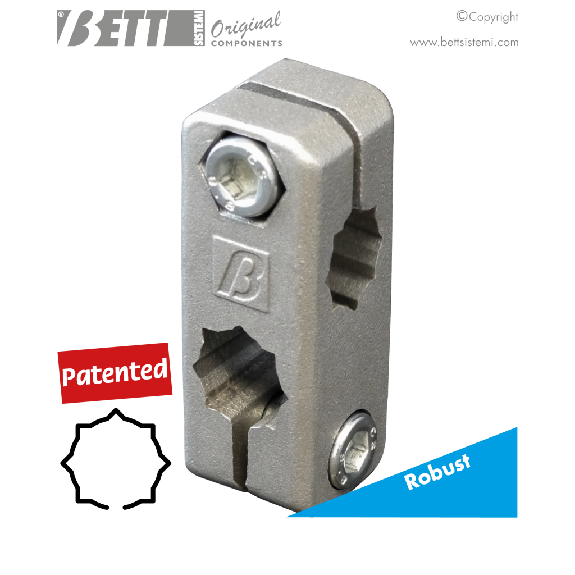

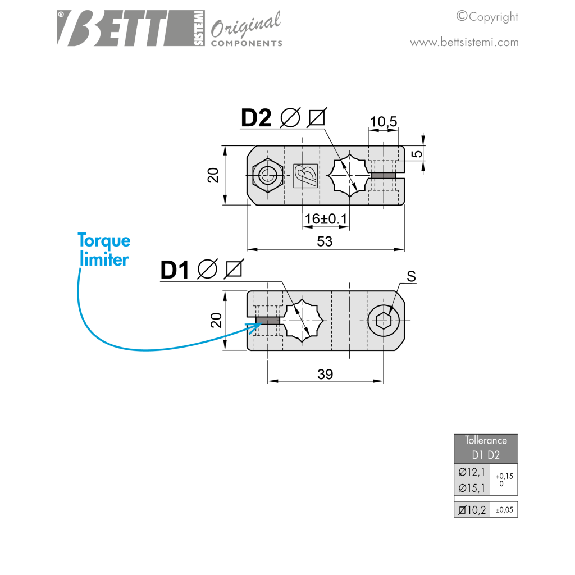

ROHRVERBINDER D.12 MIT ACHTECKIGEN LÖCHERN

Verwendung: Verbindung von Rund- oder Vierkantstangen . Befestigung des Rohres bleibt nicht konstant aufrecht erhalten . Lieferzustand: n.1 Klemme aus schwarzs RAL9005 verstärktes Polyamid, n.2 Innensechskantschrauben UNI 5931 und n.2 Mutter aus verzinktem Stahl . Anzugsmoment: 4,9 Nm (M5) . Warnungen: bei Verwendung mit handelsüblichen Rundrohren ø12 ist zu überprüfen, ob die Toleranz unserer Artikel 2012 entspricht (+0,1/-0,05); bei Verwendung mit handelsüblichen Vierkantstäben 10x10 ist zu überprüfen, ob die Toleranz derjenigen unserer Artikel 1789 entspricht (+0,25/-0,005).

Verwendung: Verbindung von Rund- oder Vierkantstangen parallel zur Aufspannfläche, Befestigung des Rohres bleibt nicht konstant aufrecht erhalten . Lieferzustand: n.1 Klemme aus schwarz RAL9005 Kunststoff . Anzugsmoment: 4,9 Nm (M5) . Warnungen: bei Verwendung mit handelsüblichen Rundrohren ø12 ist zu überprüfen, ob die Toleranz unserer Artikel 2012 entspricht (+0,1/-0,05); bei Verwendung mit handelsüblichen Vierkantstäben 10x10 ist zu überprüfen, ob die Toleranz derjenigen unserer Artikel 1789 entspricht (+0,25/-0,005).

Verwendung: rechtwinklige Verbindung zwischen zwei Rundstangen . Geeignet für Anwendungen, die Stößen ausgesetzt sind . Lieferzustand: n.1 Klemme aus Aluminium, n.2 Innensechskantschrauben UNI 5931, n.2 Sechskantmutter UNI 5588 und n.2 bruchfeste Anschlage aus verzinktem Stahl . Anzugsmoment: 10 Nm (M6) . Warnungen: bei Verwendung mit handelsüblichen Rundrohren ø12 ist zu überprüfen, ob die Toleranz unserer Artikel 2012 entspricht.

Verwendung: Verbindung von gezogenen Rund- oder Vierkantstangen, geeignet für Anwendungen, die Stößen ausgesetzt sind . Lieferzustand: n.1 Klemme aus UNI 5076 Aluminium; n.1 Innensechskantschrauben UNI 5931, n.1 Sechskantmutter, n.1 Stift und n.1 bruchfester Anschlag aus verzinktem Stahl . Anzugsmoment: 10 Nm (M6) . Warnungen: bei Verwendung mit handelsüblichen Rundrohren ø12 ist zu überprüfen, ob die Toleranz unserer Artikelnr . 2012 entspricht (+0,1/-0,05); bei Verwendung mit handelsüblichen Vierkantstäben 10x10 ist zu überprüfen, ob die Toleranz derjenigen unserer Artikelnr . 1789 entspricht (+0,25/-0,005).

Verwendung: Rechtwinklige Verbindung zwischen zwei gezogenen Rund- oder Vierkantstangen . Geeignet für Anwendungen, die Stößen ausgesetzt sind . Lieferzustand: n.1 Klemme aus Aluminium, n.2 Innensechskantschrauben UNI 5931, n.2 Sechskantmutter UNI 5588 und n.2 bruchfeste Anschlage aus verzinktem Stahl . Anzugsmoment: 10 Nm (M6) . Warnungen: bei Verwendung mit handelsüblichen Rundrohren ø12 ist zu überprüfen, ob die Toleranz unserer Artikel 2012 entspricht; bei Verwendung mit handelsüblichen Vierkantstäben 10x10 ist zu überprüfen, ob die Toleranz derjenigen unserer Artikel 1789 entspricht.

Verwendung: Verbindung von gezogenen Rundstangen . Lieferzustand: n.1 Klemme aus UNI5931 Aluminium, n.1 Innensechskantschraube UNI 5931 und n.1 selbstsichernde Sechskantmutter DIN 985 aus verzinktem Stahl . Warnungen: die Klemmen können für verschiedene Arten von gezogenen/geschliffenen Stangen oder elektrogeschweißten Rohren geeignet sein . Die Rohre lassen sich aufgrund ihrer Ovalisierung möglicherweise nicht leicht einpassen, daher kann es erforderlich sein, das Loch zu bohren, um die Verbindung zwischen Rohr und Klemme zu kalibrieren.

Verwendung: Verbindung von gezogenen Rundstangen . Lieferzustand: n.1 Klemme aus UNI 5076 Aluminium, n.1 Innensechskantschrauben UNI 5931 und n.1 selbstsichernde DIN 985 Sechskantmutter aus verzinktem Stahl . Warnungen: die Klemmen können für verschiedene Arten von gezogenen/geschliffenen Stangen oder elektrogeschweißten Rohren geeignet sein . Die Rohre lassen sich aufgrund ihrer Ovalisierung möglicherweise nicht leicht einpassen, daher kann es erforderlich sein, das Loch zu bohren, um die Verbindung zwischen Rohr und Klemme zu kalibrieren.

Verwendung: rechtwinklige Verbindung zwischen zwei runden gezogenen Stangen . Lieferzustand: n.1 Klemme aus UNI 5076 Aluminium, n.2 Innensechskantschrauben DIN 7984, n.2 Sechskantmutter UNI 5589 und n.2 bruchfeste Anschlage aus verzinktem Stahl . Anzugsmoment: 25 Nm (M8).

Verwendung: Verbindung zwischen zwei Rundstangen . Lieferzustand: n.1 Klemme aus UNI 5076 Aluminium, n.2 Innensechskantschrauben UNI 5931, n.2 selbstsichernde DIN 985 Sechskantmuttern aus verzinktem Stahl . Warnungen: die Klemmen können für verschiedene Arten von gezogenen/geschliffenen Stangen oder elektrogeschweißten Rohren geeignet sein . Die Rohre lassen sich aufgrund ihrer Ovalisierung möglicherweise nicht leicht einpassen, daher kann es erforderlich sein, das Loch zu bohren, um die Verbindung zwischen Rohr und Klemme zu kalibrieren.

Verwendung: Verbindung von parallelen/orthogonalen Stangen mit der Befestigungsfläche (parallele Verbindung nur für Ø12 Rohre und Stangen, orthogonale Verbindung für Ø12 Rohre und Stangen oder Stangen 10x10) . Geeignet für Anwendungen, die zufälligen Stößen ausgesetzt sind . Lieferzustand: n.1 Verbinder aus UNI 5076 Aluminium, n.2 Innensechskantschrauben aus UNI5931 Edelstahl, n.2 Lochstopfen aus schwarzem RAL9005 Polyäthylen . Dank der doppelten Feststellschraube übt der Verbinder eine größere Klemmkraft auf die Stange aus . Anzugsmoment: 4,9 Nm (M5).

Verwendung: Verbindung zwischen zwei Rundstangen . Lieferzustand: n.1 Klemme aus UNI 5076 Aluminium, n.2 Innensechskantschrauben UNI 5931, n.2 selbstsichernde DIN 985 Sechskantmuttern aus verzinktem Stahl . Warnungen: die Klemmen können für verschiedene Arten von gezogenen/geschliffenen Stangen oder elektrogeschweißten Rohren geeignet sein . Die Rohre lassen sich aufgrund ihrer Ovalisierung möglicherweise nicht leicht einpassen, daher kann es erforderlich sein, das Loch zu bohren, um die Verbindung zwischen Rohr und Klemme zu kalibrieren.

Verwendung: Befestigung von Rückstrahlern mit Bolzen, das Anzugsmoment bleibt nicht konstant aufrecht erhalten . Lieferzustand: n.1 Klemme aus schwarz RAL9005 verstärktem Polyamid, n.1 Innensechskantschrauben UNI 5931 und n.1 Mutter aus verzinktem Stahl . Anzugsmoment: 4,9 Nm (M5) . Warnungen: bei Verwendung mit handelsüblichen Rundrohren ø12 ist zu überprüfen, ob die Toleranz unserer Artikel 2012 entspricht (+0,1/-0,05).

Verwendung: Verbindung zwischen zwei Rundstangen . Lieferzustand: n.1 Klemme aus UNI 5076 Aluminium, n.2 Innensechskantschrauben UNI 5931, n.2 selbstsichernde DIN 985 Sechskantmuttern aus verzinktem Stahl . Warnungen: die Klemmen können für verschiedene Arten von gezogenen/geschliffenen Stangen oder elektrogeschweißten Rohren geeignet sein . Die Rohre lassen sich aufgrund ihrer Ovalisierung möglicherweise nicht leicht einpassen, daher kann es erforderlich sein, das Loch zu bohren, um die Verbindung zwischen Rohr und Klemme zu kalibrieren.

Verwendung: für drehbare Halter; ideal für Steuerpult-Halter . Lieferzustand: n.1 Klemmverbinder aus Aluminium, n.2 Innensechskantschrauben UNI 5931 und n.1 selbstsichernde DIN 985 Sechskantmutter aus verzinktem Stahl, n.1 Sicherungsring aus Aluminium, n.2 Gleitringe aus Polyamid und n.1 Ø50 Sperrring aus UNI 7435 Stahl . Anzugsmoment: 25 Nm (M8).
