ROHRVERBINDER D.12

Verwendung: Verbindung von Rund- oder Vierkantstangen parallel zur Aufspannfläche, Befestigung des Rohres bleibt nicht konstant aufrecht erhalten . Lieferzustand: n.1 Klemme aus schwarz RAL9005 Kunststoff . Anzugsmoment: 4,9 Nm (M5) . Warnungen: bei Verwendung mit handelsüblichen Rundrohren ø12 ist zu überprüfen, ob die Toleranz unserer Artikel 2012 entspricht (+0,1/-0,05); bei Verwendung mit handelsüblichen Vierkantstäben 10x10 ist zu überprüfen, ob die Toleranz derjenigen unserer Artikel 1789 entspricht (+0,25/-0,005).

Verwendung: Verbindung zwischen zwei Rundstangen . Lieferzustand: n.1 Klemme aus UNI 5076 Aluminium, n.2 Innensechskantschrauben UNI 5931, n.2 selbstsichernde DIN 985 Sechskantmuttern aus verzinktem Stahl . Warnungen: die Klemmen können für verschiedene Arten von gezogenen/geschliffenen Stangen oder elektrogeschweißten Rohren geeignet sein . Die Rohre lassen sich aufgrund ihrer Ovalisierung möglicherweise nicht leicht einpassen, daher kann es erforderlich sein, das Loch zu bohren, um die Verbindung zwischen Rohr und Klemme zu kalibrieren.

Verwendung: Verbindung zwischen zwei Rundstangen . Lieferzustand: n.1 Klemme aus UNI 5076 Aluminium, n.2 Innensechskantschrauben UNI 5931, n.2 selbstsichernde DIN 985 Sechskantmuttern aus verzinktem Stahl . Warnungen: die Klemmen können für verschiedene Arten von gezogenen/geschliffenen Stangen oder elektrogeschweißten Rohren geeignet sein . Die Rohre lassen sich aufgrund ihrer Ovalisierung möglicherweise nicht leicht einpassen, daher kann es erforderlich sein, das Loch zu bohren, um die Verbindung zwischen Rohr und Klemme zu kalibrieren.

Verwendung: rechtwinklige Verbindung zwischen zwei runden gezogenen Stangen . Lieferzustand: n.1 Klemme aus UNI 5076 Aluminium, n.2 Innensechskantschrauben DIN 7984, n.2 Sechskantmutter UNI 5589 und n.2 bruchfeste Anschlage aus verzinktem Stahl . Anzugsmoment: 25 Nm (M8).

Verwendung: Verbindung zwischen zwei Rundstangen . Lieferzustand: n.1 Klemme aus UNI 5076 Aluminium, n.2 Innensechskantschrauben UNI 5931, n.2 selbstsichernde DIN 985 Sechskantmuttern aus verzinktem Stahl . Warnungen: die Klemmen können für verschiedene Arten von gezogenen/geschliffenen Stangen oder elektrogeschweißten Rohren geeignet sein . Die Rohre lassen sich aufgrund ihrer Ovalisierung möglicherweise nicht leicht einpassen, daher kann es erforderlich sein, das Loch zu bohren, um die Verbindung zwischen Rohr und Klemme zu kalibrieren.

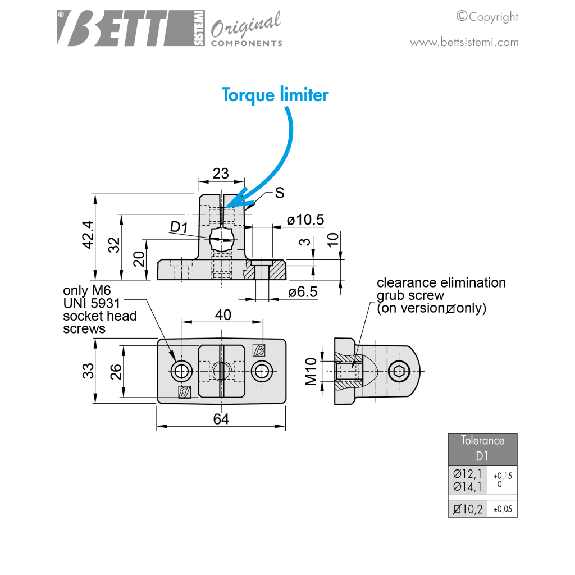

Verwendung: Verbindung zwischen zwei gezogenen Rund- oder Vierkantstangen, mit einer neuen Hybrid-Lochform . Geeignet für Anwendungen, die Stößen ausgesetzt sind . Lieferzustand: n.1 Klemme aus UNI 5076 Aluminium, n.2 Innensechskantschrauben UNI 5931, n.2 Sechskantmutter UNI 5588 und n.2 bruchfeste Anschlage aus verzinktem Stahl . Anzugsmoment: 10 Nm (M6) . Warnungen: bei Verwendung mit handelsüblichen Rundrohren ø12 ist zu überprüfen, ob die Toleranz unserer Artikel 2012 entspricht (+0,1/-0,05); bei Verwendung mit handelsüblichen Vierkantstäben 10x10 ist zu überprüfen, ob die Toleranz derjenigen unserer Artikel 1789 entspricht (+0,25/-0,005).
