Feste Zentrierspitze DIN 806 MK 4 1/2 HM-Spitze

Feste Zentrierspitze, volle Spitze Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60°. . Aufnahme 2 MK Maß A 18 mm Maß B 100 mm Maß D 7 mm Maß E 11 mm Maß F 30 mm Maß d1 17,78 mm Maß l1 36 mm

Feste Zentrierspitze, volle Spitze Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60°. . Aufnahme 3 MK Maß A 24,1 mm Maß B 125 mm Maß D 11 mm Maß E 15 mm Maß F 38 mm Maß d1 23,825 mm Maß l1 44 mm

Feste Zentrierspitze, volle Spitze mit Hartmetall-Einsatz Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60°. . Aufnahme 2 MK Maß A 18 mm Maß B 100 mm Maß D 7 mm Maß E 11 mm Maß F 30 mm Maß d1 17,78 mm Maß l1 36 mm

Feste Zentrierspitze, volle Spitze mit Hartmetall-Einsatz Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60°. . Aufnahme 3 MK Maß A 24,1 mm Maß B 125 mm Maß D 11 mm Maß E 15 mm Maß F 38 mm Maß d1 23,825 mm Maß l1 44 mm

Feste Zentrierspitze, volle Spitze Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60°. . Aufnahme 5 MK Maß A 44,7 mm Maß B 200 mm Maß D 18 mm Maß E mm Maß F mm Maß d1 44,399 mm Maß l1 70,5 mm

Mitlaufende Zentrierspitze Ausführung: Laufspitze gehärtet und geschliffen, mit Spitzenwinkel 60°. . Aufnahme 1 MK Größe 101 Maß A 60,5 mm Maß B 34,5 mm Maß D 15 mm Maß G 12,065 mm Maß K 17 mm max . Rundlaufgenauigkeit 0,005 mm max . Werkstückgewicht 100 kg Drehzahl max . 7000 min-1

Mitlaufende Zentrierspitze Ausführung: Laufspitze gehärtet und geschliffen, mit Spitzenwinkel 60°. . Aufnahme 2 MK Größe 102 Maß A 65 mm Maß B 43 mm Maß D 20 mm Maß G 17,78 mm Maß K 24 mm max . Rundlaufgenauigkeit 0,005 mm max . Werkstückgewicht 200 kg Drehzahl max . 7000 min-1

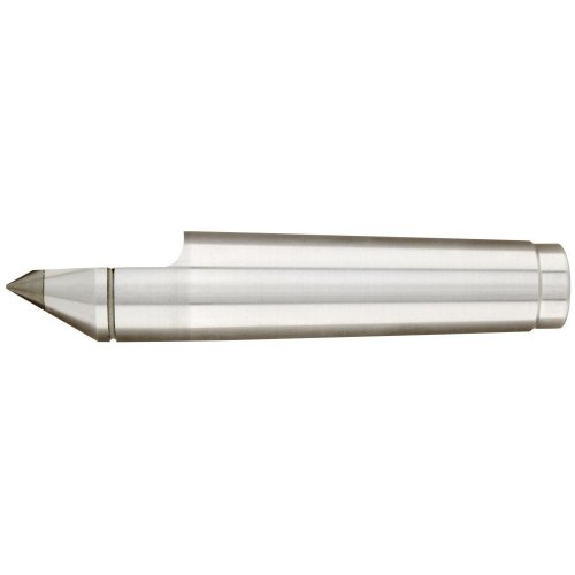

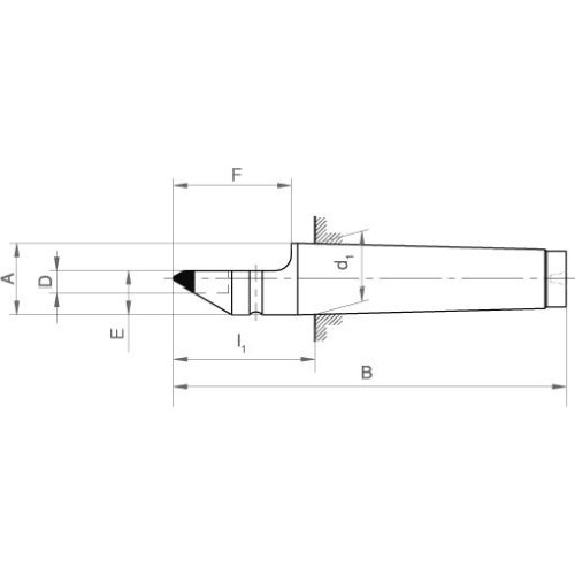

Feste Zentrierspitze, halbe Spitze mit Hartmetall-Einsatz Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60° . Besonders geeignet für kleine Werkstücke, bei denen eine volle Spitze im Arbeitsbereich hinderlich wäre. . Aufnahme 3 MK Maß A 24,1 mm Maß B 125 mm Maß D 11 mm Maß E 15 mm Maß F 38 mm Maß d1 23,825 mm Maß l1 44 mm

Mitlaufende Zentrierspitze Ausführung: Laufspitze gehärtet und geschliffen, mit Spitzenwinkel 60°. . Aufnahme 3 MK Größe 104 Maß A 70,5 mm Maß B 48,5 mm Maß D 22 mm Maß G 23,825 mm Maß K 27 mm max . Rundlaufgenauigkeit 0,005 mm max . Werkstückgewicht 400 kg Drehzahl max . 6300 min-1

Mitlaufende Zentrierspitze Ausführung: Laufspitze gehärtet und geschliffen, mit Spitzenwinkel 60° . Anwendung: Für geringe Werkstückgewichte. . Aufnahme 3 MK Größe K33 Maß A 82,5 mm Maß B 55 mm Maß D 25 mm Maß G 23,825 mm Maß K 30,3 mm max . Rundlaufgenauigkeit 0,005 mm max . Werkstückgewicht 300 kg Drehzahl max . 8500 min-1

Der Reflektor sorgt in Verbindung mit der FOG-X-Löschlanze für eine sehr feine Zerstäubung des zugeführten Löschwassers . Im Gegensatz zu anderen Systemen ist der Reflektor beim FOG-X einfach wechselbar . Dadurch hat der Benutzer die Möglichkeit den Abstrahlwinkel individuell der Situation anzupassen.Um auf einen Blick zu erkennen um welchen Typ es sich handelt wurden Ringe in den Reflektor eingefräst . Die Anzahl der Ringe gibt Rückschluss auf den Winkel.Merkmale:- kompatibel zur FOG-X Löschlanze und Verlängerung- durch eingefräste Ringe schnell und einfach zu unterscheiden- komplett aus rostfreiem Edelstahl-----------------------------Auswahlkriterien:Abstrahlwinkel: 100 GradKennzeichnung: 3 Ringe -----------------------------Technische Daten:Gewicht: 201 gAchtung: Bild zeigt die verschiedenen Ausf?hrungen der ReflektorenArt.-Nummer: FOX-LZ011Shop-Nummer: 200816

Mitlaufende Zentrierspitze Ausführung: Laufspitze gehärtet und geschliffen, mit Spitzenwinkel 60° . Anwendung: Für geringe Werkstückgewichte. . Aufnahme 4 MK Größe K34 Maß A 101,5 mm Maß B 68,5 mm Maß D 32 mm Maß G 32,267 mm Maß K 39,8 mm max . Rundlaufgenauigkeit 0,005 mm max . Werkstückgewicht 500 kg Drehzahl max . 6000 min-1

Feste Zentrierspitze, volle Spitze mit Hartmetall-Einsatz Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60°. . Aufnahme 5 MK Maß A 44,7 mm Maß B 200 mm Maß D 18 mm Maß E mm Maß F mm Maß d1 44,399 mm Maß l1 70,5 mm

Mitlaufende Zentrierspitze Ausführung: Laufspitze gehärtet und geschliffen, mit Spitzenwinkel 60° . Anwendung: Für geringe Werkstückgewichte. . Aufnahme 5 MK Größe K35 Maß A 128 mm Maß B 88,5 mm Maß D 40 mm Maß G 44,399 mm Maß K 49,3 mm max . Rundlaufgenauigkeit 0,005 mm max . Werkstückgewicht 630 kg Drehzahl max . 4500 min-1
