Feste Zentrierspitze DIN 806 MK 3 1/2 HM-Spitze

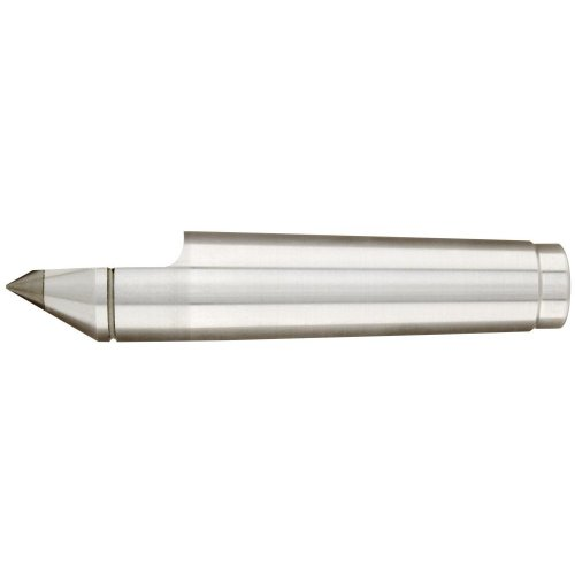

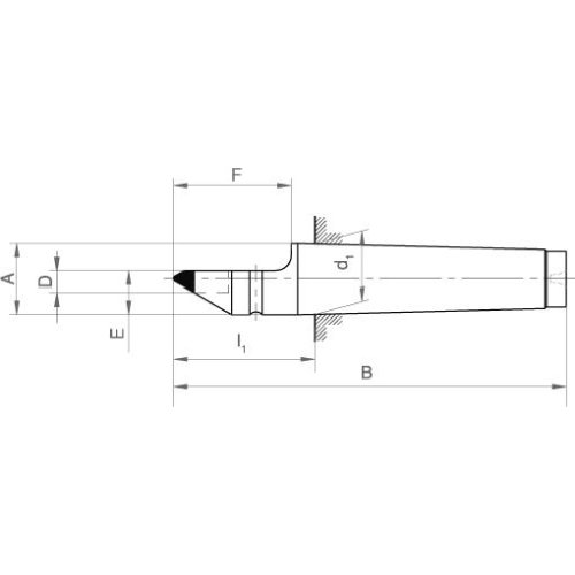

Feste Zentrierspitze, volle Spitze mit Hartmetall-Einsatz Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60°. . Aufnahme 3 MK Maß A 24,1 mm Maß B 125 mm Maß D 11 mm Maß E 15 mm Maß F 38 mm Maß d1 23,825 mm Maß l1 44 mm

Feste Zentrierspitze, volle Spitze Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60°. . Aufnahme 2 MK Maß A 18 mm Maß B 100 mm Maß D 7 mm Maß E 11 mm Maß F 30 mm Maß d1 17,78 mm Maß l1 36 mm

Mitlaufende Zentrierspitze Ausführung: Laufspitze gehärtet und geschliffen, mit Spitzenwinkel 60°. . Aufnahme 1 MK Größe 101 Maß A 60,5 mm Maß B 34,5 mm Maß D 15 mm Maß G 12,065 mm Maß K 17 mm max . Rundlaufgenauigkeit 0,005 mm max . Werkstückgewicht 100 kg Drehzahl max . 7000 min-1

Mitlaufende Zentrierspitze Ausführung: Laufspitze gehärtet und geschliffen, mit Spitzenwinkel 60°. . Aufnahme 3 MK Größe 104 Maß A 70,5 mm Maß B 48,5 mm Maß D 22 mm Maß G 23,825 mm Maß K 27 mm max . Rundlaufgenauigkeit 0,005 mm max . Werkstückgewicht 400 kg Drehzahl max . 6300 min-1

Mitlaufende Zentrierspitze Ausführung: Laufspitze gehärtet und geschliffen, mit Spitzenwinkel 60° . Anwendung: Für geringe Werkstückgewichte. . Aufnahme 5 MK Größe K35 Maß A 128 mm Maß B 88,5 mm Maß D 40 mm Maß G 44,399 mm Maß K 49,3 mm max . Rundlaufgenauigkeit 0,005 mm max . Werkstückgewicht 630 kg Drehzahl max . 4500 min-1
