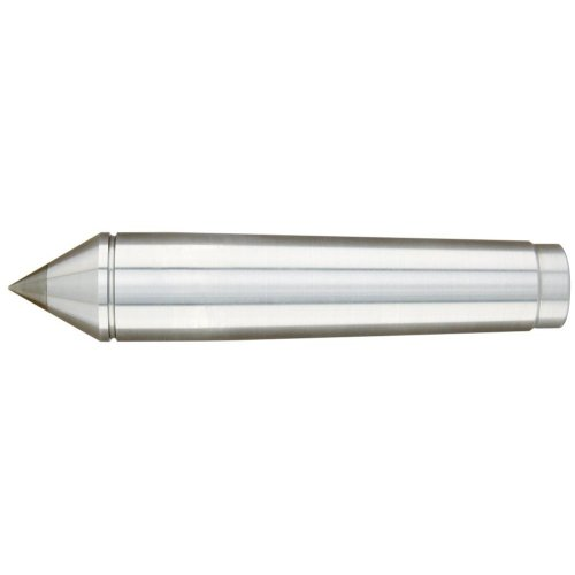

Feste Zentrierspitze DIN 806 MK 2 HM-Einsatz

Feste Zentrierspitze, volle Spitze Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60°. . Aufnahme 2 MK Maß A 18 mm Maß B 100 mm Maß D 7 mm Maß E 11 mm Maß F 30 mm Maß d1 17,78 mm Maß l1 36 mm

Messungen bis zu 0mm sind mit dieser Universal-Anreiß- und Zentrierspitze für Höhenmess- und Anreißgeräte kein Problem . Ein Handdrehrad erleichtert die einfache und präzise Einstellung des Gerätes.Es handelt sich bei Universal-Anreiß- und Zentrierspitze um eines mit einer Hartmetall-Anreißnadel ausgestattetes Modell . Der Vorteil von Hartmetall liegt in seiner Verschleißfestigkeit . Das Gerät hat somit eine lange Lebensdauer.In folgenden Ausführungen verfügbar:Geeignet für: alle gängigen Höhenmess- und Anreißgeräten und zur Messung von BohrungsabständenÜbersicht und Technische Daten zu Universal-Anreiß- und Zentrierspitze :Hersteller: Metav IndustryLineBezeichnung: Universal-Anreiß- und Zentrierspitze für Höhenmess- und AnreißgeräteAufnahme: 6x8 - 9x9Beschreibung: HM-Spitze oder Universal-Anreiß- und Zentrierspitzel je nach AusführungBesonderheit: Höhe von Absatz verstellbar und verstellbarer Bereich zwischen Anschlagfläche und Anreißspitze 0-60mm (Minimalhöhe 5mm zur Grundlinie)Geeignet für: alle gängigen Höhenmess- und Anreißgeräten und zur Messung von BohrungsabständenMessspitzen: HM-Kegelspitze, Ø10mmx60°Die technischen Daten beziehen sich auf alle Varianten und können je nach Ausführung variieren.

Feste Zentrierspitze, volle Spitze Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60°. . Aufnahme 3 MK Maß A 24,1 mm Maß B 125 mm Maß D 11 mm Maß E 15 mm Maß F 38 mm Maß d1 23,825 mm Maß l1 44 mm

Feste Zentrierspitze, volle Spitze Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60°. . Aufnahme 4 MK Maß A 31,6 mm Maß B 160 mm Maß D 14 mm Maß E 21 mm Maß F 50 mm Maß d1 31,267 mm Maß l1 57,5 mm

Feste Zentrierspitze, volle Spitze mit Hartmetall-Einsatz Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60°. . Aufnahme 3 MK Maß A 24,1 mm Maß B 125 mm Maß D 11 mm Maß E 15 mm Maß F 38 mm Maß d1 23,825 mm Maß l1 44 mm

Feste Zentrierspitze, volle Spitze Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60°. . Aufnahme 5 MK Maß A 44,7 mm Maß B 200 mm Maß D 18 mm Maß E mm Maß F mm Maß d1 44,399 mm Maß l1 70,5 mm

Feste Zentrierspitze, halbe Spitze mit Hartmetall-Einsatz Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60° . Besonders geeignet für kleine Werkstücke, bei denen eine volle Spitze im Arbeitsbereich hinderlich wäre. . Aufnahme 2 MK Maß A 18 mm Maß B 100 mm Maß D 7 mm Maß E 11 mm Maß F 30 mm Maß d1 17,78 mm Maß l1 36 mm

Mitlaufende Zentrierspitze Ausführung: Laufspitze gehärtet und geschliffen, mit Spitzenwinkel 60°. . Aufnahme 2 MK Größe 102 Maß A 65 mm Maß B 43 mm Maß D 20 mm Maß G 17,78 mm Maß K 24 mm max . Rundlaufgenauigkeit 0,005 mm max . Werkstückgewicht 200 kg Drehzahl max . 7000 min-1

Feste Zentrierspitze, volle Spitze mit Hartmetall-Einsatz Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60°. . Aufnahme 4 MK Maß A 31,6 mm Maß B 160 mm Maß D 14 mm Maß E 21 mm Maß F 50 mm Maß d1 31,267 mm Maß l1 57,5 mm

Feste Zentrierspitze, halbe Spitze mit Hartmetall-Einsatz Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60° . Besonders geeignet für kleine Werkstücke, bei denen eine volle Spitze im Arbeitsbereich hinderlich wäre. . Aufnahme 3 MK Maß A 24,1 mm Maß B 125 mm Maß D 11 mm Maß E 15 mm Maß F 38 mm Maß d1 23,825 mm Maß l1 44 mm

Mitlaufende Zentrierspitze Ausführung: Laufspitze gehärtet und geschliffen, mit Spitzenwinkel 60°. . Aufnahme 3 MK Größe 104 Maß A 70,5 mm Maß B 48,5 mm Maß D 22 mm Maß G 23,825 mm Maß K 27 mm max . Rundlaufgenauigkeit 0,005 mm max . Werkstückgewicht 400 kg Drehzahl max . 6300 min-1

Feste Zentrierspitze, volle Spitze mit Hartmetall-Einsatz Ausführung: Aus Werkzeugstahl, ganz gehärtet und geschliffen, Spitzenwinkel 60°. . Aufnahme 5 MK Maß A 44,7 mm Maß B 200 mm Maß D 18 mm Maß E mm Maß F mm Maß d1 44,399 mm Maß l1 70,5 mm

Mitlaufende Zentrierspitze Ausführung: Laufspitze gehärtet und geschliffen, mit Spitzenwinkel 60° . Anwendung: Für geringe Werkstückgewichte. . Aufnahme 5 MK Größe K35 Maß A 128 mm Maß B 88,5 mm Maß D 40 mm Maß G 44,399 mm Maß K 49,3 mm max . Rundlaufgenauigkeit 0,005 mm max . Werkstückgewicht 630 kg Drehzahl max . 4500 min-1

Zentrierspitze Pro MK5 mitlfd.m.verl.Laufspitze RÖHM mitlaufend · Spitzenwinkel 60 ° · Genauigkeitsausführung · mit verlängerter Laufspitze · Körper gehärtet und geschliffen · Körper und Laufspitze gesenkgeschmiedet · die Laufspitze ist durchgehärtet, dadurch mehrfach nachschleifbar · ein feststehender Schutzdeckel mit Spezialdichtung verhindert das Eindringen von Schmutz und KühlflüssigkeitWeitere technische Eigenschaften:· A: 143,5mm· D: 40mm· G: 44,399mm· Bearbeitungsart: mitlaufend· Rundlaufabweichung max.: 0,005mm· B: 88,5mm· K: 65mm· Drehzahl max.: 3000min-¹
