Détecteur angulaire magnétique 160° linéaire avec câble 2m

En rupture de stock

Nous ne savons pas quand cet article sera de nouveau approvisionné.

Informations de livraison

Livraison Standard

BAUMER

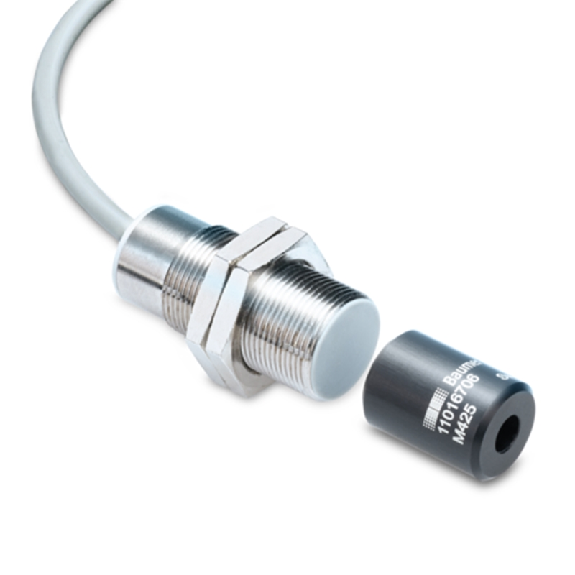

Le détecteur angulaire magnétique MDRM 18U9501 est conçu pour des applications nécessitant une mesure précise de l'angle. Avec un format cylindrique fileté M18 x 1, il offre une plage angulaire de 160° linéaire avec une résolution de 0,09° et une précision de système de ± 0,25 %.

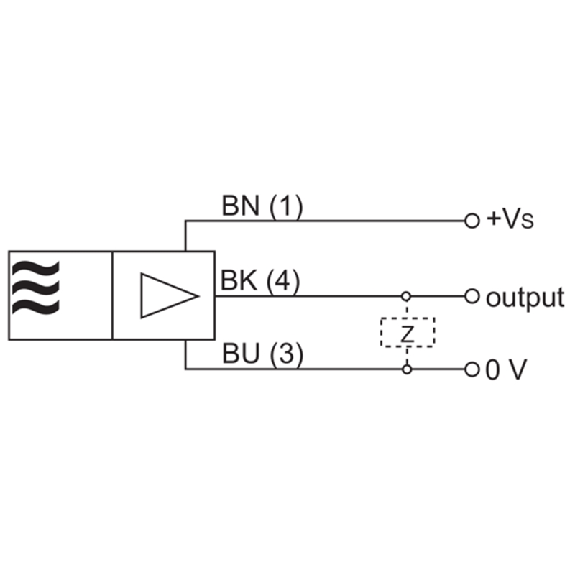

Il fonctionne avec une distance de travail maximale de 5 mm, utilisant un rotor avec aimant MSFS. Le circuit de sortie est une sortie de tension avec un signal de sortie de 0,5 à 4,5 VDC et une plage de tension +Vs de 5 VDC.

Caractéristiques principales :

  • Raccordement : Câble 3 x 0,25, 2 m, PUR

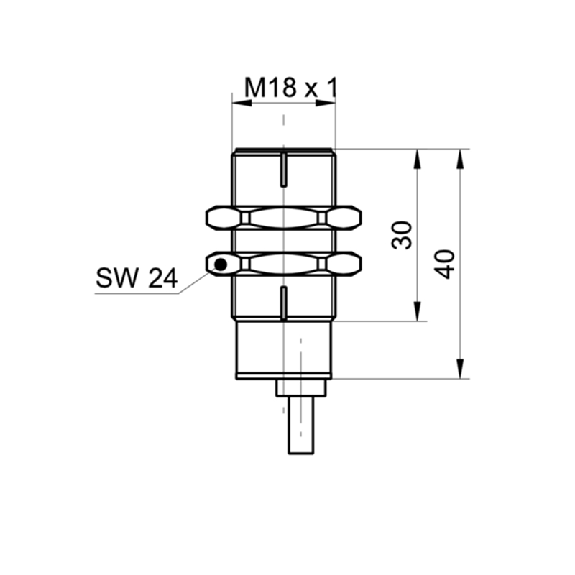

  • Diamètre : Ø18 mm
  • Longueur totale du boîtier : 40 mm
  • Longueur de filetage utile : 30 mm
  • Matériau du boîtier : Laiton nickelé
  • Matériau (face active) : PBTP
  • Classe de protection : IP67
  • Température de fonctionnement : -40 à 85 °C
  • Remarque : Aimant non inclus
Lire la description

Caractéristiques

Type
angulaire
Référence DirectIndustry
0018520723

Description

Le détecteur angulaire magnétique MDRM 18U9501 est conçu pour des applications nécessitant une mesure précise de l'angle. Avec un format cylindrique fileté M18 x 1, il offre une plage angulaire de 160° linéaire avec une résolution de 0,09° et une précision de système de ± 0,25 %.

Il fonctionne avec une distance de travail maximale de 5 mm, utilisant un rotor avec aimant MSFS. Le circuit de sortie est une sortie de tension avec un signal de sortie de 0,5 à 4,5 VDC et une plage de tension +Vs de 5 VDC.

Caractéristiques principales :

  • Raccordement : Câble 3 x 0,25, 2 m, PUR
  • Diamètre : Ø18 mm
  • Longueur totale du boîtier : 40 mm
  • Longueur de filetage utile : 30 mm
  • Matériau du boîtier : Laiton nickelé
  • Matériau (face active) : PBTP
  • Classe de protection : IP67
  • Température de fonctionnement : -40 à 85 °C
  • Remarque : Aimant non inclus
