CONNECTEUR DE TUBE EN CROIX D.12

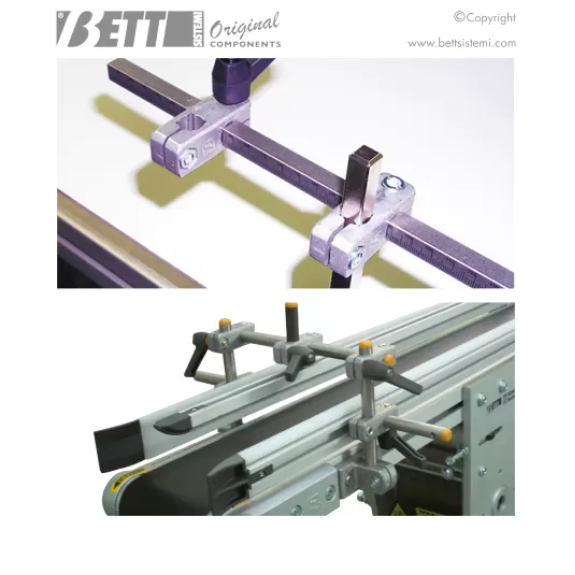

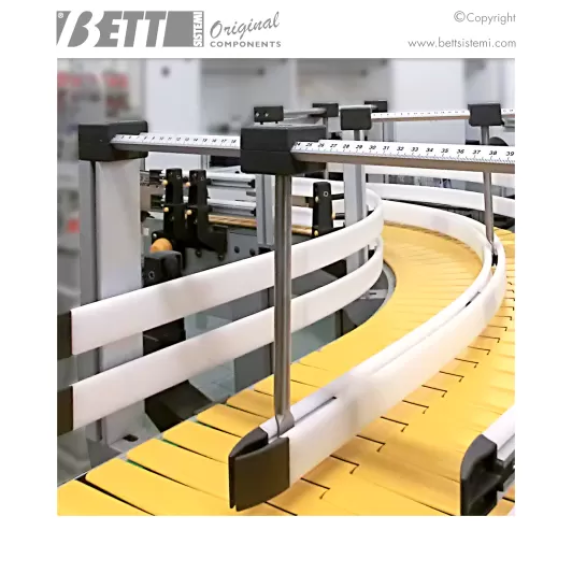

Emploi: connexion de barres rondes . Fourniture: n.1 connecteur en aluminium UNI 5076; n.1 vis à tête cylindrique UNI 5931 et n.1 écrou hexagonal autobloquant DIN 985 en acier zingué . Avertissement: les connecteures peuvent être adaptées à différents types de barres étirées ou de tubes électrosoudés . Les tubes, en raison de leurs caractéristiques d'ovalisation, peuvent ne pas s'adapter facilement, il peut donc être nécessaire de percer le trou pour calibrer le couplage tube/connecteur.

Emploi: pour supports pivotants; idéal pour soutenir le tableau de commande . Fourniture: n.1 connecteur en aluminium, n.2 vis à tête cylindrique UNI 5931 et n.1 écrou hexagonal autobloquant DIN 985 en acier zingué, n.1 anneau de blocage en aluminium, n.2 anneaux de frottement en polyamide, n.1 anneau anti-extraction Ø50 UNI 7435 en acier . Couple de serrage: 25 Nm (M8)

Emploi: fixation de catadioptres avec pivot à clip, le couple de serrage nest pas constant dans le temps . Fourniture: n.1 connecteur en polyamide renforcée noir RAL9005, n.1 vis à tête cylindrique UNI 5931 et n.1 écrou hexagonal UNI 5558 en acier zingué . Couple de serrage: 4,9 Nm (M5) . Avertissement: si on utilise un tube rond commercial Ø 12, vérifier que la tolérance corresponde à celle de notre article 2012 (+0,1/-0,05).

Emploi: connexion de barres rondes . Fourniture: n.1 connecteur en aluminium; n.1 vis à tête cylindrique UNI 5931 et n.1 écrou hexagonal autobloquant DIN 985 en acier zingué . Avertissement: les connecteures peuvent être adaptées à différents types de barres étirées ou de tubes électrosoudés . Les tubes, en raison de leurs caractéristiques d'ovalisation, peuvent ne pas s'adapter facilement, il peut donc être nécessaire de percer le trou pour calibrer le couplage tube/connecteur.

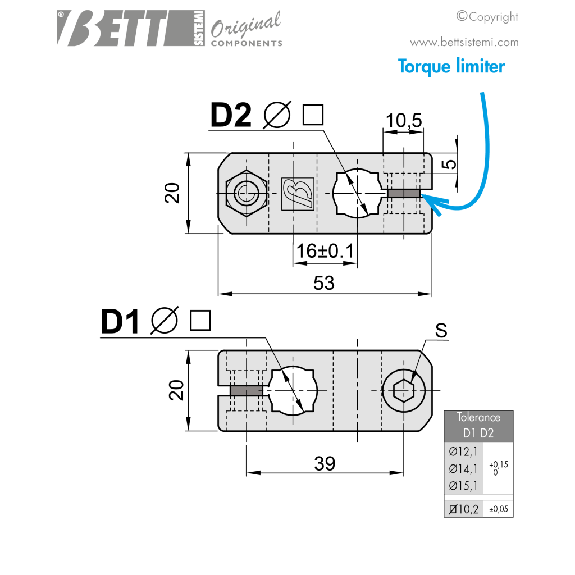

Emploi: connexion orthogonale entre deux barres tréfilées rondes . Adapté pour des applications exposées aux chocs accidentels . Fourniture: n.1 connecteur en aluminium UNI 5076; n.2 vis à tête cylindrique UNI 5931, n.2 écrous hexagonaux UNI 5588 et n.2 limiteurs de couple anti-rupture en acier zingué . Couple de serrage: 10 Nm (M6) . Avertissement: si on utilise un tube rond commercial Ø 12, vérifier que la tolérance corresponde à celle de notre article 2012 (+0,1/-0,05).

Emploi: connexion de barre ronde ou carrée . Serrage des barres variable dans le temps . Fourniture: n.1 connecteur en polyamide renforcée noir RAL9005; n.2 vis à tête cylindrique UNI 5931 et n.2 écroux en acier inox . Couple de serrage: 4,9 Nm (M5) . Avertissement: si on utilise un tube rond commercial Ø 12, vérifier que la tolérance corresponde à celle de notre article 2012 (+0,1/-0,05); si utilisés avec les barres carrées commerciales 10x10, vérifier que la tolérance correspond à celle de notre article 1789 (+0,25/-0,005).
