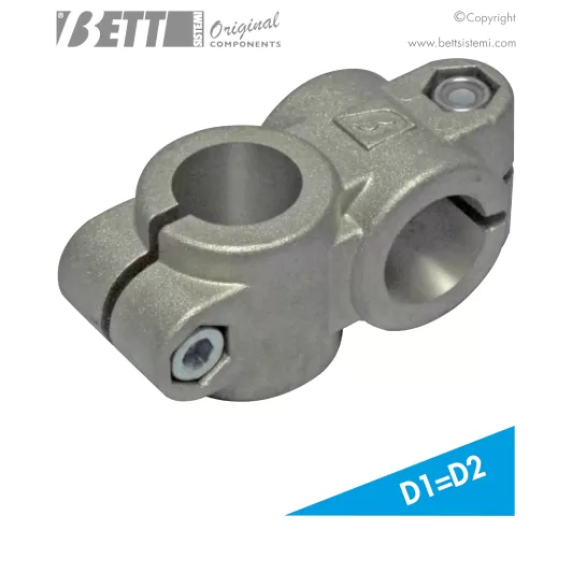

CONNECTEUR DE TUBE D.30 EN CROIX

Emploi: connexion de barres parallèles/orthogonales à la surface de fixation (connexion parallèle uniquement pour les tubes et les barres de Ø12, connexion orthogonale pour les tubes et les barres de Ø12 ou les barres carrés 10x10) . Convient aux applications exposées aux chocs accidentels . Fourniture: n.1 connecteur UNI 5076 en aluminium, n.2 vis à tête cylindrique UNI5931 en acier inoxydable, n.2 bouchons en polyéthylène noir RAL9005 . Grâce à la double vis de serrage, le connecteur exerce une plus grande force de serrage sur la barre . Couple de serrage: 4,9 Nm (M5).

Emploi: connexion de barres rondes ou carrées; serrage du tube non constant dans le temps . Fourniture: n.1 connecteur en polyamide renforcée noir RAL9005 . Couple de serrage: 4,9 Nm (M5) . Avertissement: si on utilise un tube rond commercial Ø 12, vérifier que la tolérance corresponde à celle de notre article 2012 (+0,1/-0,05); si utilisés avec les barres carrées commerciales 10x10, vérifier que la tolérance correspond à celle de notre article 1789 (+0,25/-0,005).

Emploi: connexion de barres tréfilées rondes ou carrées; adapté pour des applications exposées aux chocs accidentels . Fourniture: n.1 connecteur en aluminium UNI 5076; n.1 vis à tête cylindrique UNI 5931, n.1 écrou hexagonal, n.1 vis sans tête et n.1 limiteurs de couple anti-rupture en acier zingué . Couple de serrage: 10 Nm (M6) . Avertissement: si on utilise un tube rond commercial Ø 12, vérifier que la tolérance corresponde à celle de notre article 2012 (+0,1/-0,05); si utilisés avec les barres carrées commerciales 10x10, vérifier que la tolérance correspond à celle de notre article 1789 (+0,25/-0,005).

Emploi: connexion entre deux barres rondes . Fourniture: n.1 connecteur en aluminium UNI 5076, n.2 vis à tête cylindrique DIN 5931, n.2 écrous hexagonaux autobloquants DIN 985 en acier zingué . Avertissement: les connecteures peuvent être adaptées à différents types de barres étirées ou de tubes électrosoudés . Les tubes, en raison de leurs caractéristiques d'ovalisation, peuvent ne pas s'adapter facilement, il peut donc être nécessaire de percer le trou pour calibrer le couplage tube/connecteur.

Emploi: connexion entre deux barres rondes . Fourniture: n.1 connecteur en aluminium UNI 5076, n.2 vis à tête cylindrique DIN 5931, n.2 écrous hexagonaux autobloquants DIN 985 en acier zingué . Avertissement: les connecteures peuvent être adaptées à différents types de barres étirées ou de tubes électrosoudés . Les tubes, en raison de leurs caractéristiques d'ovalisation, peuvent ne pas s'adapter facilement, il peut donc être nécessaire de percer le trou pour calibrer le couplage tube/connecteur.

Emploi: connexion orthogonale entre deux barres tréfilées rondes . Fourniture: n.1 connecteur en aluminium UNI 5076; n.2 vis à tête cylindrique DIN 7984, n.2 écrous hexagonaux UNI 5589 et n.2 limiteurs de couple anti-rupture en acier zingué . Couple de serrage: 25 Nm (M8)
