Codeur à roue mesureuse

Codeur à roue mesureuse• Circonférence de la roue: 1000 mm• Surface d’une roue mesureuse: Fraisage croisé en aluminium• Interface de communication: 10 V .. . 30 V, incrémental, HTL, Push pull• Tension d'alimentation: 10 V .. . 30 V• Codeur monté: DBS50 Core, DBS50E-SKEPA0200• Mode de raccordement: Câble, 8 fils, avec connecteur mâle, M12, 8 pôles, universel, 1,5 m• Résolution en impulsions/mm: 1• Version bras à ressort: Bras à ressort de 69,5 mm• Série: DKV60

Codeur à roue mesureuse• Circonférence de la roue: 200 mm• Surface d’une roue mesureuse: Joint torique NBR70• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 7 V .. . 30 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Résolution max.: 10• Version bras à ressort: Bras à ressort de 63,5 mm, codeur côté montage, 1 roue mesureuse• Série: DBV50 Core

Codeur à roue mesureuse• Circonférence de la roue: 200 mm• Surface d’une roue mesureuse: Fraisage croisé en aluminium• Version bras à ressort: Bras à ressort de 69,5 mm• Codeur monté: DBS50 Core, DBS50E-SKAPA2000• Résolution en impulsions/mm: 10• Interface de communication: 4,5 V .. . 5,5 V, incrémental, TTL, RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Raccordement: Câble, 8 fils, avec connecteur mâle, M12, 8 pôles, universel, 1,5 m• Indice de protection: IP65• Température de fonctionnement: –20 °C .. . +60 °C• Série: DKV60

Codeur à roue mesureuse• Circonférence de la roue: 2000 mm• Surface d’une roue mesureuse: Fraisage croisé en aluminium• Interface de communication: 10 V .. . 30 V, incrémental, HTL, Push pull• Tension d'alimentation: 10 V .. . 30 V• Codeur monté: DBS50 Core, DBS50E-SKEPA0200• Mode de raccordement: Câble, 8 fils, avec connecteur mâle, M12, 8 pôles, universel, 1,5 m• Résolution en impulsions/mm: 1• Version bras à ressort: Bras à ressort de 69,5 mm• Série: DKV60

Codeur à roue mesureuse• Circonférence de la roue: 200 mm• Surface d’une roue mesureuse: Fraisage croisé en aluminium• Interface de communication: 10 V .. . 30 V, incrémental, HTL, Push pull• Tension d'alimentation: 10 V .. . 30 V• Codeur monté: DBS50 Core, DBS50E-SKEPA0200• Mode de raccordement: Câble, 8 fils, avec connecteur mâle, M12, 8 pôles, universel, 1,5 m• Résolution en impulsions/mm: 1• Version bras à ressort: Bras à ressort de 69,5 mm• Série: DKV60

Codeur à roue mesureuse• Circonférence de la roue: 300 mm• Surface d’une roue mesureuse: Joint torique NBR70• Interface de communication: Incrémental / HTL• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Résolution max.: 218,45• Série: DFV60

Codeur à roue mesureuse• Circonférence de la roue: 300 mm• Surface d’une roue mesureuse: Joint torique NBR70• Interface de communication: Incrémental / TTL / HTL• Tension d'alimentation: 4,75 V .. . 30 V• Plage d'impulsions par tour: 1 .. . 2048• Fonction de sortie: Canaux A et B• Mode de raccordement: Connecteur M12, mâle, 4 pôles, universel• Version bras à ressort: Bras à ressort, codeur côté montage• Filtre de fréquence de commutation: Non• Série: DUV60

Codeur à roue mesureuse• Circonférence de la roue: 200 mm• Surface d’une roue mesureuse: Joint torique NBR70• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Câble, 8 fils, avec connecteur M12, mâle, 8 pôles, universel, 0,5 m• Résolution max.: 10• Version bras à ressort: Bras à ressort de 63,5 mm, codeur côté montage, 1 roue mesureuse• Série: DBV50 Core

Codeur à roue mesureuse• Circonférence de la roue: 12 ?• Surface d’une roue mesureuse: Plastique lisse (uréthane)• Interface de communication: Incrémental / TTL / HTL / Commutateur DIP, sortie au choix• Tension d'alimentation: 4,75 V .. . 30 V• Impulsions par tour: 1 .. . 2400• Fonction de sortie: Canaux A et B• Mode de raccordement: Connecteur M12, mâle, 8 pôles, universel• Version bras à ressort: Bras à ressort, montage d’en bas avec équerre de fixation• Filtre de fréquence de commutation: non• Série: DUV60

Codeur incrémental bras et roue 200 mm, pression de contact réglable, dureté du joint torique élevée (Shore 70), 16 rés par un switch rotatif (par défaut 2048 imps/tour), voies AB +compléments,4,75-30 VDC, embase M12 à 8 contacts, -20°C à +85°C

Codeur incrémental, Ø58 mm à axe creux non traversant, alésage Ø12 mm, résolution 100 imp/tour, sorties push pull, alimentation 10-30Vdc

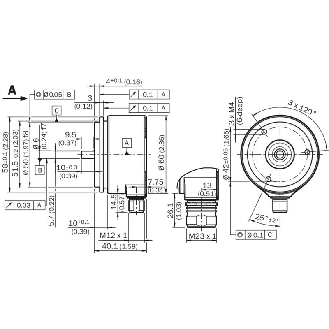

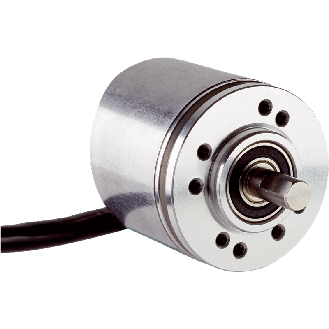

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 27 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 1.024• Programmable/configurable: non• Type de bride / bras de couple: Bride avec 3 x M3 et 3 x M4• Série: DBS60 Core

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 8 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Impulsions par tour: 2.000• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 15 mm• Interface de communication: Incrémental / TTL / HTL• Tension d'alimentation: 4,5 V .. . 32 V• Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial• Programmable/configurable: oui• Série: DFS60
