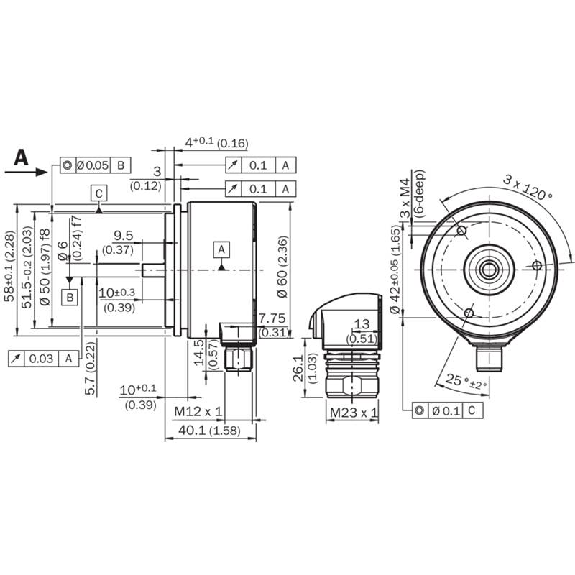

Codeur inc. Ø60mm Axe plein 6mm 04000i/t 10-32V HTL/PushPull M23 12P

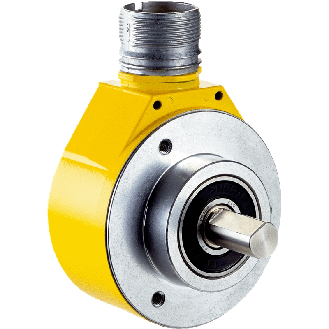

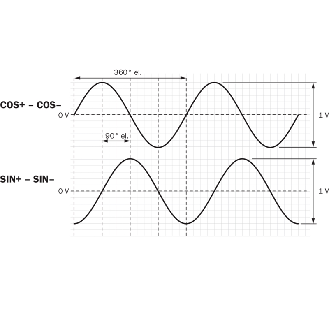

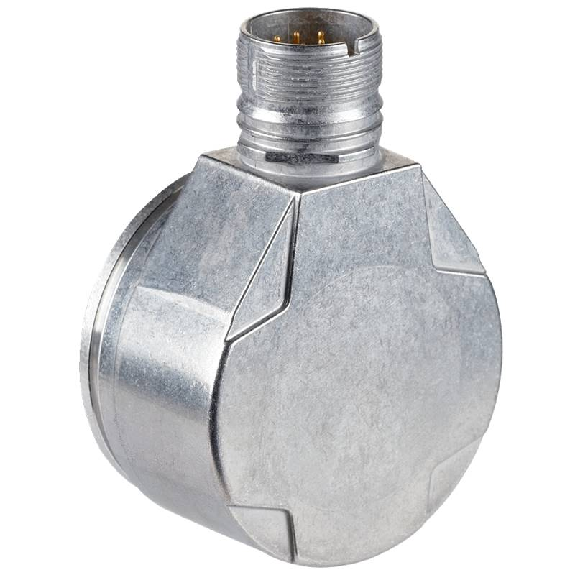

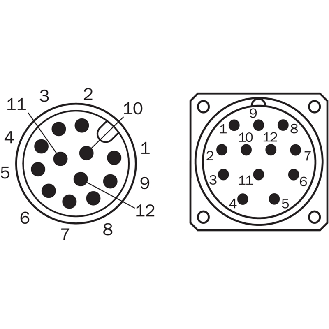

Codeur absolu de sécurité Niveau d'intégrité de la sécurité: SIL3 (IEC 61508, IEC 61800-5-3) Niveau de performance: PL e (EN ISO 13849-1) Version monotour ou multitours: Multitours Interface mécanique: Arbre plein bride de serrage 10 mm x 19 mm (avec surface) Diamètre de l'axe: 10 mm, avec surface Résolution max.: 15 bit x 12 bit (32.768 x 4.096) Interface de communication détail: SSI + Sin/Cos Interface de communication: SSI, SSI + Sin/Cos, programmable Programmable/configurable: Oui Raccordement: Connecteur mâle, M23, 12 pôles, radial Tension d'alimentation: 4,5 .. . 32 V Matériau, boîtier: Aluminium moulé sous pression Indice de protection: IP65 (CEI 60529) Température de fonctionnement: 30 °C .. . +95 °C Série: AFS/AFM60S Pro

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP67• Raccordement: Embase M23 radiale, 12 points, mâle, CCW• Alimentation: 5 VDC• Etage de sortie: TTL/RS422, 6 canaux• Nombre d’impulsions: 5 000 imp/tour• Température d’utilisation: -40...+85 °C

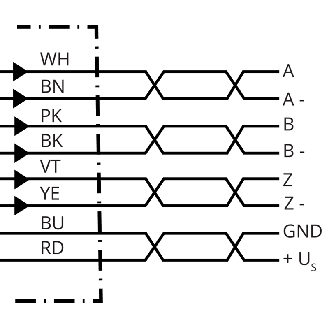

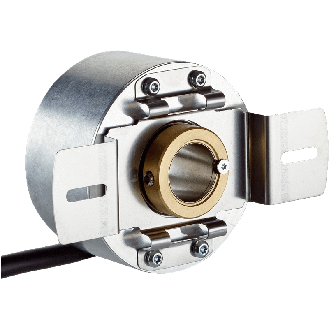

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 12 mm• Interface de communication: Incrémental / TTL / HTL• Tension d'alimentation: 4,5 V .. . 32 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Programmable/configurable: oui• Série: DFS60

Codeur incrémental• Format: Ø 36 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 6 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 7 V .. . 27 V• Mode de raccordement: Câble, 5 fils, universel, 3 m• Impulsions par tour: 1.000• Programmable/configurable: Non• Indice de protection: IP65 • Plage de température de fonctionnement: –20 °C .. . +70 °C • Série: DBS36 Core

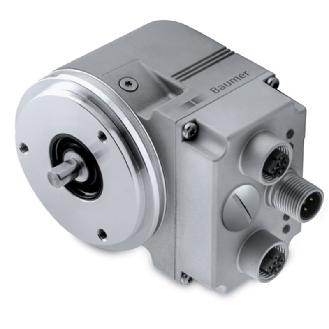

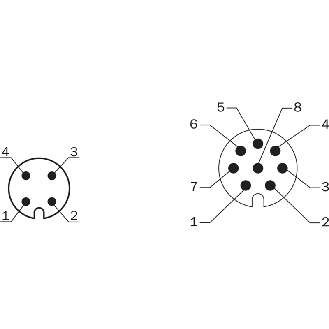

Codeur absolu multitour Type d'axe: Axe sortant Bride (axe): Bride synchro, ø52 mm, M4 Axe: ø6 x 10 mm, avec méplat Raccordement: Embase radiale, 2 x M12, 4 points, femâle, codifié D, 1 x M12, 4 points, mâle, codifié A Alimentation: 10...30 VDC Interface: EtherCAT Résolution Monotour: 18 Bits Résolution Multitour: 13 Bits Résolution supplémentaire: Pas d'option Indice de protection: IP67 Température d'utilisation: -40...+85 °C Série: optoTurn EAL580-SV - EtherCAT

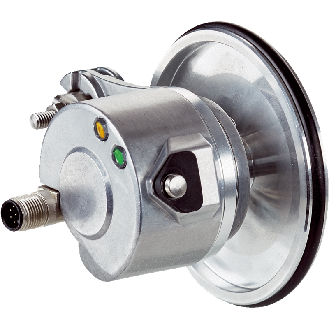

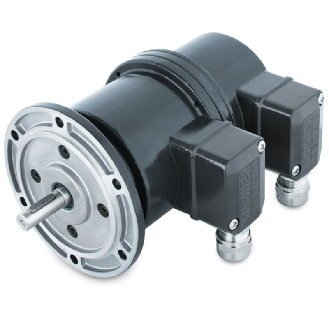

Double codeur incrémental Principe de détection: Optique Bride: Bride EURO B10 Taille (bride:) ø115 mm Type daxe: ø11 mm axe sortant Contrôle de fonction: Avec EMS Codeur redondante: Avec codeur rédondante Signaux de sortie (1): K1, K2, K0 Nombre d'impulsions (1): 1024 Alimentation (1): 9...30 VDC Étage de sortie (1): HTL avec signaux inversés Signaux de sortie (2): K1, K2, K0 Nombre d'impulsions (2): 1024 Alimentation (2): 9...30 VDC Étage de sortie (2): HTL avec signaux inversés Raccordement: 2x boîte à bornes Matière: - Boîtier: fonte d'aluminium, - Axe: inox, Classe de protection: IP 56 (EN 60529) Température d'utilisation: -30...+100 °C Série: POG 9 G
