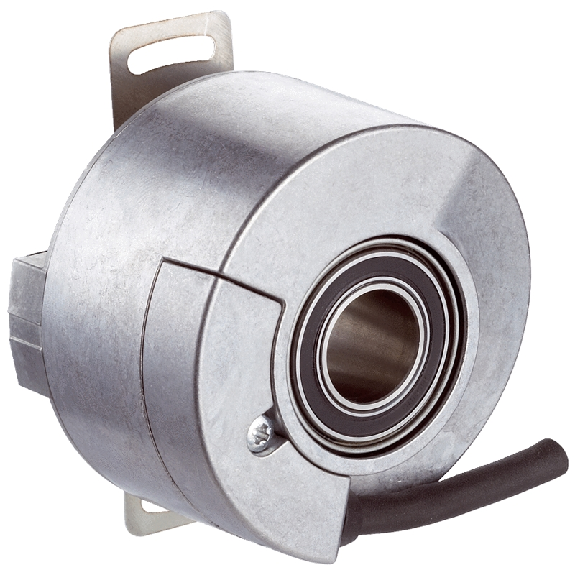

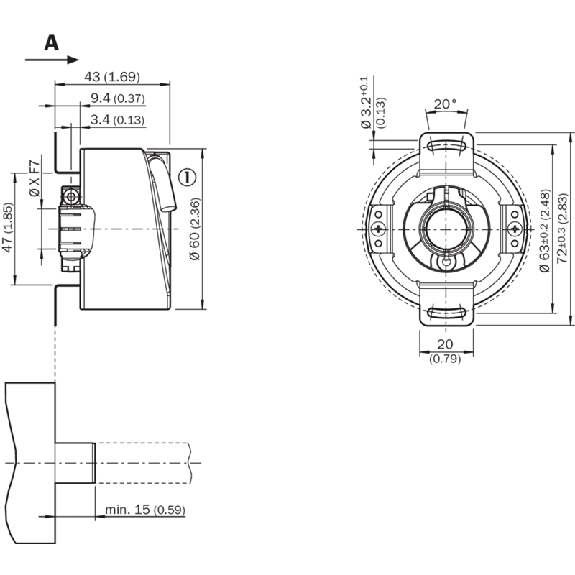

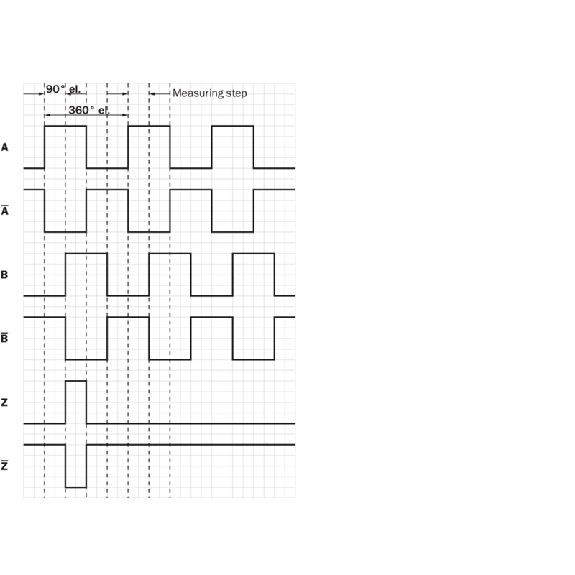

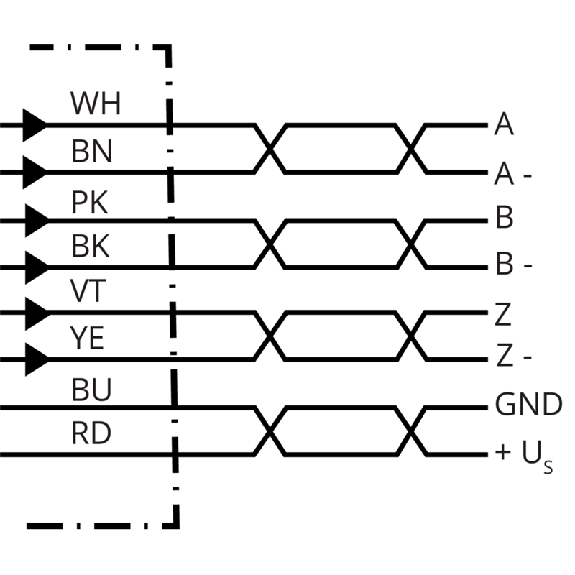

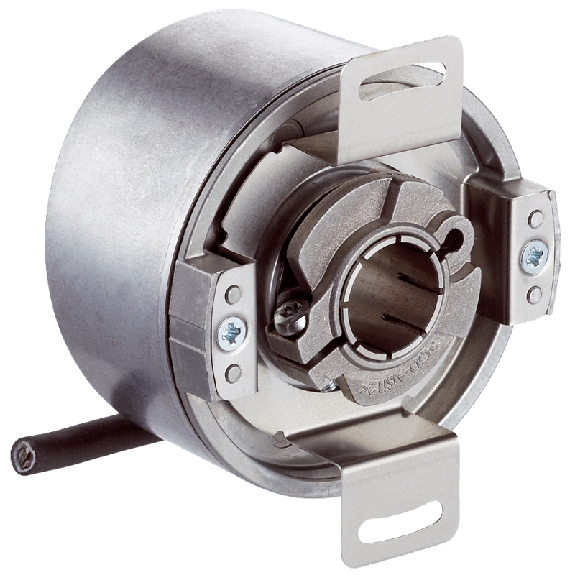

Codeur inc. Ø60mm Axe trav. 15mm 01000i/t 10-32Vdc HTL/Push pull C5m - DFS60B-THEM01000

Codeur à roue mesureuse Circonférence de la roue: 200 mm Surface dune roue mesureuse: Joint torique NBR70 Interface de communication: Incrémental / TTL / RS-422 Tension d'alimentation: 7 V .. . 30 V Mode de raccordement: Câble, 8 fils, universel, 1,5 m Résolution max.: 0,01 Version bras à ressort: Bras à ressort de 63,5 mm, codeur côté montage, 1 roue mesureuse Série: DBV50 Core

Codeur incrémental Format: Ø 60 mm Interface mécanique: Arbre plein, bride synchro Diamètre de l'axe: 6 mm x 10 mm Type de bride / bras de couple: Bride avec 3 x M3 et 3 x M4 Interface de communication: Incrémental / TTL / RS-422 Tension d'alimentation: 4,5 V .. . 5,5 V Raccordement: Connecteur M23, mâle, 12 pôles, radial Impulsions par tour: 2.000 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium Indice de protection: - IP67, côté boîtier (CEI 60529)- IP65, côté arbre (CEI 60529) Température de fonctionnement: 20 °C .. . +85 °C Série: DBS60 Core

Codeur incrémental Format: Ø 50 mm Interface mécanique: Arbre plein, bride de serrage 3xM3 Diamètre de l'axe: 8 mm Interface de communication: 7 V .. . 30 V, HTL, Push pull Mode de raccordement: Câble, 8 fils, universel, 0,5 m, PVC Impulsions par tour: 2.000 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium Indice de protection: IP65 Température de fonctionnement: 20 °C .. . +85 °C, 35 °C .. . +95 °C sur demande Série: DBS50 Core

Codeur incrémental Format: Ø 60 mm Interface mécanique: Axe creux traversant Diamètre de l'axe: 12 mm Interface de communication: 4,5 V .. . 5,5 V, Sin/Cos Raccordement: Connecteur M12, mâle, 8 pôles, radial Périodes sin/cos par tour: 1.024 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium moulé sous pression Indice de protection:- IP65, côté boîtier, connecteur mâle (CEI 60529)- IP65, côté arbre (CEI 60529) Température de fonctionnement:- 40 °C .. . +100 °C (En position fixe du câble)- 30 °C .. . +100 °C (En position mobile du câble) Série: DFS60

Codeur incrémental Format: Ø 60 mm Interface mécanique: Axe creux traversant Diamètre de l'axe: 10 mm Interface de communication: Incrémental / HTL / Push pull Tension d'alimentation: 10 V .. . 32 V Mode de raccordement: Câble, 8 fils, universel, 1,5 m Impulsions par tour: 5.000 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium moulé sous pression Indice de protection: - IP65, côté boîtier départ de câble (CEI 60529)- IP65, côté arbre (CEI 60529) Température de fonctionnement: 40 °C .. . +100 °C Série: DFS60

Codeur incrémental Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe creux non traversant Bride: Avec ressort anti-rotation Ø63 mm Caractéristiques de l´axe: Ø15 mm, bague de serrage coté bride Indice de protection: IP65 Raccordement: Câble tangentiel, 1 m Alimentation: 8...30 VDC Etage de sortie: HTL/totem pôle, 6 canaux Nombre dimpulsions: 100 imp/tour Température dutilisation: -40...+85 °C Série: optoPulse - EIL580-B

Codeur incrémental programmable Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe pein Bride: Bride standard, épaulement de centrage Ø36 mm, M3/M4 Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat Indice de protection: IP65 Raccordement: Embase radiale mâle M23, 12 points, sens anti-horaire Alimentation: 4,75-30 VDC Etage de sortie: HTL/totem póle, 6 canaux (Vout=Vin) Nombre dimpulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage dusine) Température dutilisation: -40...+100 °C Série: optoPulse - EIL580P-SY

Codeur absolu Version du codeur: Multitours Résolution max.: 12 bit x 12 bit (4.096 x 4.096) Interface mécanique: Arbre plein, bride de serrage Diamètre de l'axe: 10 mm Interface de communication: SSI Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial Série: AFS/AFM60 SSI

Codeur absolu multitour / Version Boîtier BusAxe sortant avec bride standard, codeur optique multitour jusqu'à 21 bits ST/16 bits MTCodeur multitour / Version Boîtier BusDétection optiqueRésolution: monotour 21 bits (défaut: 13 bits), multitour 16 bits (défaut: 16 bits)Résolution totale jusqu'à 31 bitsBride standardInterface: Profibus-DPV0Contrôle de continuité interne avec information de diagnostic par le réseauRésistant magnétique maximaleFacteur de transmission réglable par compteur / dénominateur

Codeur magnétique absolu Taille (bride): Ø 58 mm Type d'axe: Axe sortant Bride (axe): Bride synchro, épaulement de centrage ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif ø42 - 3xM3/3xM4 Axe: ø6 x 10 mm, avec méplat Indice de protection: IP 67 Raccordement: Embase axial M12, 4 points, femelle, CW, 1 x M12, 4 points, mâle, CCW Alimentation: 10...30 VDC Interface: PROFINET IO Résolution Monotour: 14 Bits Résolution Multitour: 16 Bits Résolution supplémentaire: Pas d'option Température d'utilisation: -40...+85 °C Série: MAGRES EAM580-SY - PROFINET

Codeur absolu Taille (bride): Ø 58 mm Type d'axe: Axe sortant Bride (axe): Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4 Axe: Ø 10 x 20 mm, avec méplat Indice de protection: IP 65 Raccordement: Embase radiale, 2 x M12, 4 points, femelle, codé D, 1 x M12, 4 points, mâle, codé A Alimentation / interface: 10...30 VDC, PROFINET IO Résolution Monotour: 18 Bits (262144 pas / tour) Résolution Multitour: 13 Bits (8192 tours) Résolution supplement: Pas une option Température d'utilisation: -40...+85 °C Option bouton: Sans Série: EAL580-SC - Ethernet/IP - OptoTurn

Codeur absolu à sortie série SSI, monotour, Ø58 mm à bride synchro et axe Ø6 mm, IP65, résolution 13 bits, code Gray, alimentation 10-30 VDC, embase radiale mâle M23 à 12 contacts en sens horaire

Codeur absolu Version du codeur: Monotour Particularité: Kit de distribution Contenu de la livraison: 1 x AFS60A-BHNB262144 (1059043), 2 x STL-1204-W05MZ90 (6048257), 1 x YG2A14-050UB3XLEAX (2095767) Série: AFS/AFM60 PROFINET

Codeur absolu haute résolution avec boîtier bus Principe de détection: Optique Taille (bride): Ø58 mm Type daxe: Ø14 mm (non traversant), sans pige Alimentation: 10-30Vdc Fonction: Multitour Nombre de pas par tour: 262144 / 18 bits Nombre de tours: 8192 / 13 bits Liaison série: PROFINET / Connec . M12 Raccordement: Boîtier Bus Protection EN 60529: IP 54 Matière:- Boîtier: aluminium- Bride: aluminium- Boîtier Bus: zinc Température d'utilisation: -25...+85 °C Série: GBMMS
