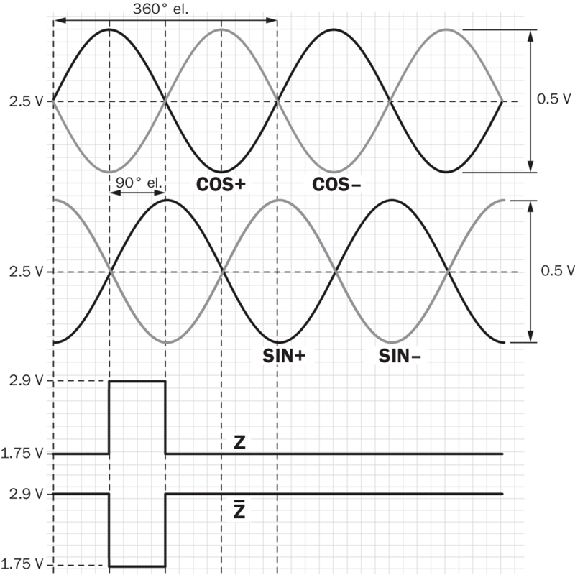

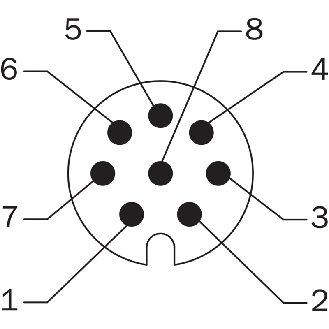

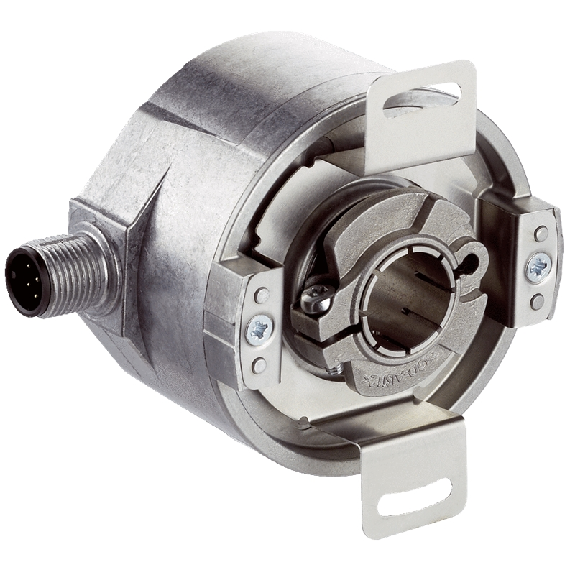

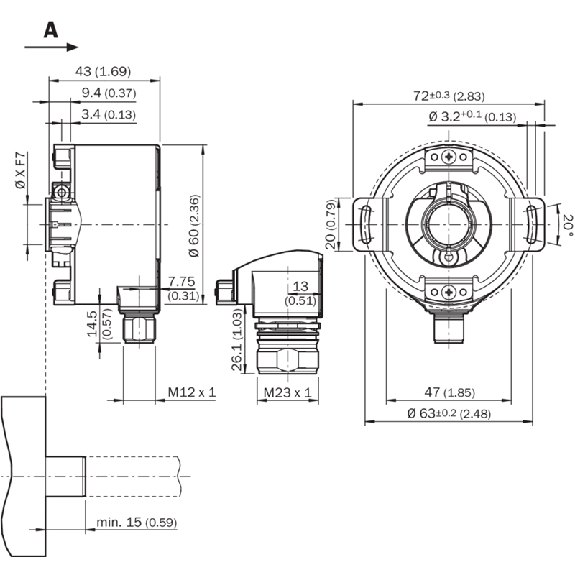

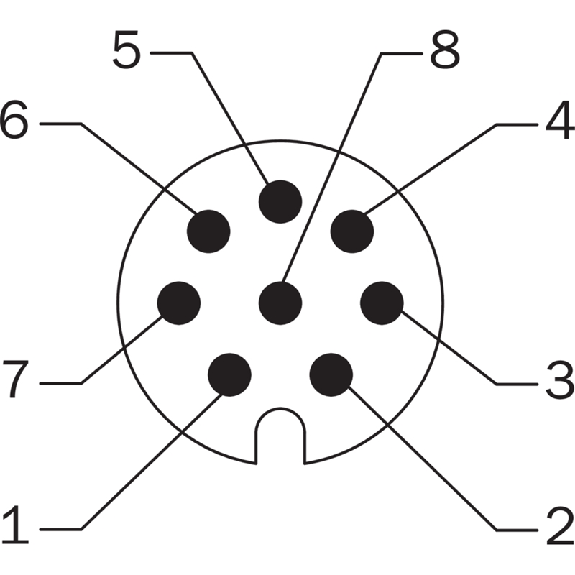

Codeur inc. Ø60mm Axe trav. 12mm 1024i/t 4,5-5,5V Sin/Cos M12 8P - DFS60B-TENC01024

Codeur à roue mesureuse Circonférence de la roue: 200 mm Surface dune roue mesureuse: Joint torique NBR70 Interface de communication: Incrémental / TTL / RS-422 Tension d'alimentation: 7 V .. . 30 V Mode de raccordement: Câble, 8 fils, universel, 1,5 m Résolution max.: 0,01 Version bras à ressort: Bras à ressort de 63,5 mm, codeur côté montage, 1 roue mesureuse Série: DBV50 Core

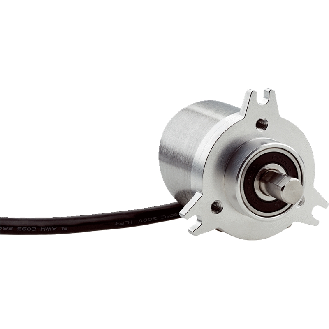

Codeur incrémental Format: Ø 60 mm Interface mécanique: Arbre plein, bride synchro Diamètre de l'axe: 6 mm x 10 mm Type de bride / bras de couple: Bride avec 3 x M3 et 3 x M4 Interface de communication: Incrémental / TTL / RS-422 Tension d'alimentation: 4,5 V .. . 5,5 V Raccordement: Connecteur M23, mâle, 12 pôles, radial Impulsions par tour: 2.000 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium Indice de protection: - IP67, côté boîtier (CEI 60529)- IP65, côté arbre (CEI 60529) Température de fonctionnement: 20 °C .. . +85 °C Série: DBS60 Core

Codeur incrémental Format: Ø 50 mm Interface mécanique: Arbre plein, bride de serrage 3xM3 Diamètre de l'axe: 8 mm Interface de communication: 7 V .. . 30 V, HTL, Push pull Mode de raccordement: Câble, 8 fils, universel, 0,5 m, PVC Impulsions par tour: 2.000 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium Indice de protection: IP65 Température de fonctionnement: 20 °C .. . +85 °C, 35 °C .. . +95 °C sur demande Série: DBS50 Core

Codeur incrémental Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe plein Bride (axe): Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4 Axe: ø10 x 20 mm, avec méplat Indice de protection: IP 67 Raccordement: Embase M23 radiale, 12 points, mâle, CW Alimentation: 4,75...30 VDC Sorties: HTL/totem póle, 6 canaux (Vout=Vin) Impulsions par tour: 1.000 Température d'utilisation: -40...+85 °C Série: optoPulse - EIL580-SC

Codeur incrémental Format: Ø 60 mm Interface mécanique: Axe creux traversant Diamètre de l'axe: 15 mm Interface de communication: Incrémental / HTL / Push pull Tension d'alimentation: 10 V .. . 32 V Mode de raccordement: Câble, 8 fils, universel, 5 m Impulsions par tour: 1.000 Programmable/configurable: Non Série: DFS60

Codeur incrémental Format: Ø 60 mm Interface mécanique: Axe creux traversant Diamètre de l'axe: 10 mm Interface de communication: Incrémental / HTL / Push pull Tension d'alimentation: 10 V .. . 32 V Mode de raccordement: Câble, 8 fils, universel, 1,5 m Impulsions par tour: 5.000 Programmable/configurable: Non Matériau, arbre: Acier inoxydable Matériau, bride: Aluminium Matériau, boîtier: Aluminium moulé sous pression Indice de protection: - IP65, côté boîtier départ de câble (CEI 60529)- IP65, côté arbre (CEI 60529) Température de fonctionnement: 40 °C .. . +100 °C Série: DFS60

Codeur incrémental Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe creux non traversant Bride: Avec ressort anti-rotation Ø63 mm Caractéristiques de l´axe: Ø15 mm, bague de serrage coté bride Indice de protection: IP65 Raccordement: Câble tangentiel, 1 m Alimentation: 8...30 VDC Etage de sortie: HTL/totem pôle, 6 canaux Nombre dimpulsions: 100 imp/tour Température dutilisation: -40...+85 °C Série: optoPulse - EIL580-B

Codeur incrémental programmable Principe de détection: Optique Taille (bride): Ø58 mm Type d'axe: Axe pein Bride: Bride standard, épaulement de centrage Ø36 mm, M3/M4 Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat Indice de protection: IP65 Raccordement: Embase radiale mâle M23, 12 points, sens anti-horaire Alimentation: 4,75-30 VDC Etage de sortie: HTL/totem póle, 6 canaux (Vout=Vin) Nombre dimpulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage dusine) Température dutilisation: -40...+100 °C Série: optoPulse - EIL580P-SY

Codeur absolu Version du codeur: Multitours Résolution max.: 12 bit x 12 bit (4.096 x 4.096) Interface mécanique: Arbre plein, bride de serrage Diamètre de l'axe: 10 mm Interface de communication: SSI Mode de raccordement: Connecteur M12, mâle, 8 pôles, radial Série: AFS/AFM60 SSI

Codeur absolu multitour / Version Boîtier BusAxe sortant avec bride standard, codeur optique multitour jusqu'à 21 bits ST/16 bits MTCodeur multitour / Version Boîtier BusDétection optiqueRésolution: monotour 21 bits (défaut: 13 bits), multitour 16 bits (défaut: 16 bits)Résolution totale jusqu'à 31 bitsBride standardInterface: Profibus-DPV0Contrôle de continuité interne avec information de diagnostic par le réseauRésistant magnétique maximaleFacteur de transmission réglable par compteur / dénominateur

Codeur absolu à sortie série SSI, monotour, Ø58 mm à bride synchro et axe Ø6 mm, IP65, résolution 13 bits, code Gray, alimentation 10-30 VDC, embase radiale mâle M23 à 12 contacts en sens horaire

Codeur inc . Ø80mm Axe trav . 25mm 1024i/t 8-30Vdc HTL,PushPull - ITD 40 A 4 Y79 1024 H NI H2SK12 S 25 (11195764)

Codeur absolu Version du codeur: Monotour Particularité: Kit de distribution Contenu de la livraison: 1 x AFS60A-BHNB262144 (1059043), 2 x STL-1204-W05MZ90 (6048257), 1 x YG2A14-050UB3XLEAX (2095767) Série: AFS/AFM60 PROFINET

Codeur absolu Version du codeur: Monotour Nombre de pas max . par tour: 8.192 (13 bit) Interface mécanique: Arbre plein, bride de serrage Diamètre de l'axe: 10 mm Interface de communication: Parallèle Type de code: Binaire Raccordement: Connecteur mâle, M23, 21 pôles, axial Tension d'alimentation: 10-32Vdc Indice de protection: IP65 Série: ARS60 SSI/Parallel
