Capteur de position linéaire à tige 0200mm, 0-10V, câble 1m

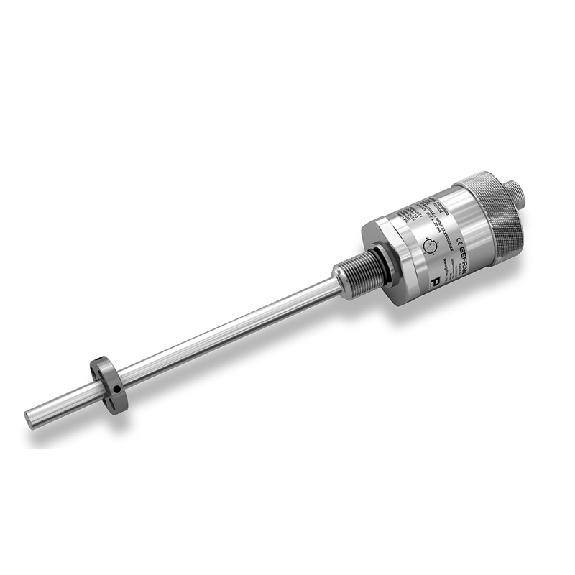

Capteur de position pour modèle à tige• Principe de fonctionnement: Capteur de position BTL flotteur • Dimensions: Ø 31 x 69 mm • Diamètre intérieur: 11.7 mm • Température ambiante: -20...130 °C

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Surcourse typ.: 9 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble avec connecteur mâle M12, 3 pôles, 0,3 m, PUR• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 24 mm• Indice de protection: IP68 (EN 60529)• Température de fonctionnement: –30 °C .. . +80 °C• Série: MZT8

Système de mesure de déplacement inductif• Répartiteur: 260 mm• Plage de mesure: 250 mm• Sortie analogique: Tension, 0...10 V• Fréquence d'échantillonnage typ . 32 kHz• Fidélité de répétition: 10 µm• Écart de linéarité max.: ±50 µm• Fixation: Brides de fixation• Raccordement: Connecteur male M12 8 pôles• Tension d'emploi Ub: 18...30 VDC• Longueur totale du boîtier: 350 mm• Matériau du boîtier: Aluminium, anodisé• Classe de protection: IP54• Température ambiante: -20...85 °C• Homologation / conformité: CE, cULus, EAC, WEEE

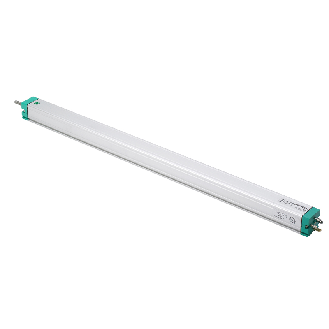

Capteur de position linéaire avec tige • Course: 150 mm• Entraînement mécanique par rotule à rattrapage de jeu, avec filetage M4• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Connexions électriques: Câble PVC 3 pôles 3x0.25 lg 1 m• Degré de protection: IP40• Certificat en annexe: Aucun• Etriers de montage: Standard (PKIT005)• Couleur des têtes en plastique: Vert

Type de vérin Rainure en T Formes de vérin avec adaptateur Vérin à profilé Vérin à tirant Vérin cylindrique Vérin avec rainure en queue d'aronde Rail SMC CDQ2 Rail SMC ECDQ2 Longueur du boîtier 29,5 mm Sortie de commutation PNP Fréquence de commutation 1.000 Hz Fonction de sortie Contact NO Version électrique CC 3 fils Indice de protection 1) Selon EN 60529. Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Consommation 8 mA, sans charge Chute de tension ≤ 2 V Courant permanent Ia ≤ 100 mA Classe de protection III Sensibilité de réponse typ. 3 mT Surcourse typ. 10 mm Hystérésis typ. < 0,8 mT Reproductibilité ≤ 0,1 mT 1) Protection contre l'inversion de polarité Oui Protection contre les courts-circuits Oui LED d'état de commutation Oui Température de fonctionnement –30 °C ... +80 °C Immunité aux chocs et aux vibrations 30 g, 11 ms / 10 … 55 Hz, 1 mm CEM Selon EN 60947-5-2 Mode de raccordement Câble, 3 fils, utilisable avec chaîne porte-câble, 5 m

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en C• Version électrique: 3 fils DC• Surcourse typ.: 4 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz • Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,3 m, PUR• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 23,7 mm • Matériau du boîtier: Plastique • Indice de protection: IP68 (EN 60529 (IP67/IP68)• Température de fonctionnement: –30 °C .. . +80 °C• Série: MZC1
