Capteur de position linéaire 2250mm, 4-20mA(x1), IP67, M12A 5P

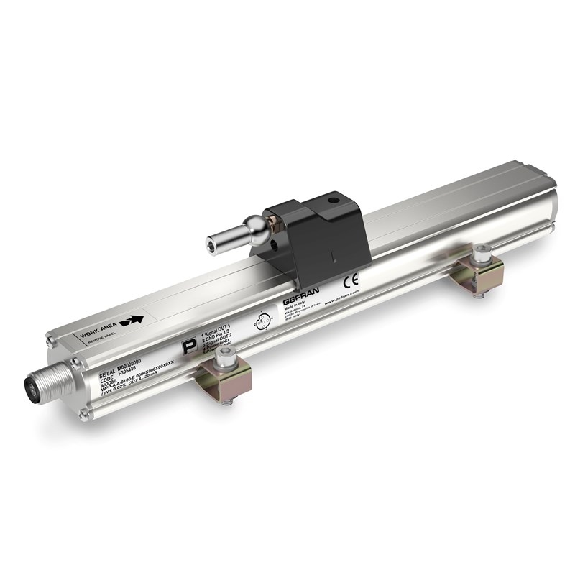

Transducteur magnétostrictif de position rectiligne sans contact• Course: 400 mm• Signal de sortie: Analogique• Sortie: 4…20 mA, 1 curseur• Raccordement: Connecteur mâle M12 5 pôles• Plage d’alimentation: 24Vcc ±20%• Montage: Bride de fixation• Degré de protection: IP67• Température de fonctionnement: -30...+75°C• Série: WPP-A

Transducteur magnétostrictif de position rectiligne sans contact• Course: 500 mm• Signal de sortie: Analogique• Sortie: 4…20 mA, 1 curseur, sortie directe seulement• Raccordement: Connecteur mâle M12 5 pôles• Plage d’alimentation: 24Vcc ±20%• Degré de protection: IP67• Température de fonctionnement: -20...+75°C• Série: WPG-A

Transducteur magnétostrictif de position rectiligne sans contact• Course: 1750 mm• Signal de sortie: Analogique• Sortie: 4…20 mA, 1 curseur• Raccordement: Connecteur mâle M12 5 pôles• Plage d’alimentation: 24Vcc ±20%• Montage: Bride de fixation• Degré de protection: IP67• Température de fonctionnement: -30...+75°C• Série: WPP-A

Système de mesure de position magnétostrictif• Forme: Série Profil• Montage: Brides de fixation• Capteur de position, nombre max.: 2 • Interface: Analogique, courant 20…4 mA / 4…20 mA• Longueur de mesure: 2250 mm• Ecart de linéarité max.: ± 0.01% FS• Fidélité de répétition: ± 5 µm• Fréquence de mesure max.: 500 Hz• Raccordement: Connecteur mâle M16x0,75 8 pôles• Tension d'emploi Ub: 10-30Vdc• Version mécanique: Profil quadratique - 37 x 35 mm• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C• Homologation / conformité: CE, UKCA, cULus, EAC, WEEE• Série: BTL7-P

Transducteur magnétostrictif de position rectiligne sans contact• Course: 750 mm• Signal de sortie: Analogique• Sortie: 0…10 Vdc, 1 curseur• Raccordement: Connecteur mâle M12 5 pôles, codé-A• Plage d’alimentation: 24Vcc ±20%• Montage: Bride de fixation• Degré de protection: IP67• Température de fonctionnement: -30...+75°C• Série: WPP-A

Transducteur de position linéaire sans contact à fil à effet hall• Technologie du capteur: Capteur à fil• Raccordement: Connecteur M12 4P • Option du connecteur: 1 connecteur mâle M12 4P (version simple sortie analogique) • Typologie de circuit: Simple• Plage de mesure: 3300 mm• Tension d'alimentation: +10..36 Vdc• Type de sortie: 4...20mA (alimentée à +10..36Vdc)• Certificat: Aucun certificat en annexe• Linéarité (vérifiée en usine à 25 °C): < ± 0.5% FS• Répétabilité à long terme: < ±3% FS (da 1.800mm, 2.300mm, 3.300 mm)• Résolution: 12 bits (sortie analogique)• Degré de protection: IP67• Température de fonctionnement: -40°C...+65°C• Série: GSH

Capteur linéaire de position• Course electrique utile (C.E.U.): 300 mm• Vitesse de déplacement: Standard = 3 m/s max = 5 m/s• Linéarité indépendante ± 0,05% (dans la C.E.U.) ± 0,075% pour course = 150mm• Résolution: Infinie• Répétabilité: 0,01 mm• Raccordement: Connecteur M12 4 broches• Matériau du boîtier: Aluminium anodisé• Matériau de la tige d’entraînement: Acier chromé 20µm C45• Fixation: Etriers mobiles avec entr’axe longitudinal variable• Degré de protection: IP67• Température de fonctionnement: -30...+100°C• Série: PC67

Transducteur magnétostrictif de position rectiligne sans contact avec corp lisse• Course électrique: 450 mm• Sortie: Analogique 4...20mA• Câble de connexion à l’élément distant (PUR): 1 m• Alimentation nominale: 18...30Vdc• Degré de protection de la zone du circuit hydraulique: IP67• Température de fonctionnement: -30°…+90°C

Capteur linéaire de position• Course electrique utile (C.E.U.): 200 mm• Vitesse de déplacement: Standard = 3 m/s max = 5 m/s• Linéarité indépendante ± 0,05% (dans la C.E.U.) ± 0,075% pour course = 150mm• Résolution: Infinie• Répétabilité: 0,01 mm• Raccordement: Connecteur M12 4 broches• Matériau du boîtier: Aluminium anodisé• Matériau de la tige d’entraînement: Acier chromé 20µm C45• Fixation: Etriers mobiles avec entr’axe longitudinal variable• Degré de protection: IP67• Température de fonctionnement: -30...+100°C• Série: PC67

Capteur de déplacement Micropulse• Forme: Série Profil• Fixation: Brides de fixation• Capteur de position, nombre max.: 1• Plage de mesure: 300 mm• Fréquence de mesure max.: 2000 Hz• Résolution: max . 700 nA• Ecart de linéarité max.: ±200 µm• Fidélité de répétition: ± 0,002 % P.E.• Sortie analogique: Courant 4…20 mA• Raccordement: Connecteur mâle M12 8 pôles• Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -25...70 °C• Homologation / conformité: CE, cULus, EAC, WEEE

Capteur de déplacement Micropulse• Forme: Série Profil• Fixation: Brides de fixation• Capteur de position, nombre max.: 1• Plage de mesure: 100 mm• Fréquence de mesure max.: 2000 Hz• Résolution: <= 700 nA• Ecart de linéarité max.: ±200 µm• Fidélité de répétition: ± 0,002 % P.E.• Sortie analogique: courant 4…20 mA• Raccordement: Connecteur mâle M12 8 pôles• Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -25...70 °C

Système de mesure de position magnétostrictifs pour l'hydraulique industrielle• Forme: Série à tige• Version mécanique: Fixation filetage M18• Interface: Analogique, courant 0 .. . 20 mA, croissant• Longueur de mesure: 420 mm• Fidélité de répétition: ± 5 µm• Écart de linéarité: ± 50 µm• Mode de raccordement: Câble 2 m, PUR• Tension d'emploi Ub: 24Vdc sans séparation galvanique• Version mécanique: Montage avec joint torique, diamètre de tube de protection 10.2 mm• Matériau du boîtier: Aluminium, anodisé• Température ambiante: -40...85 °C• Homologation / conformité: CE + cULus + EAC + GL + WEEE• Classe de protection: IP68• Série: BTL7
