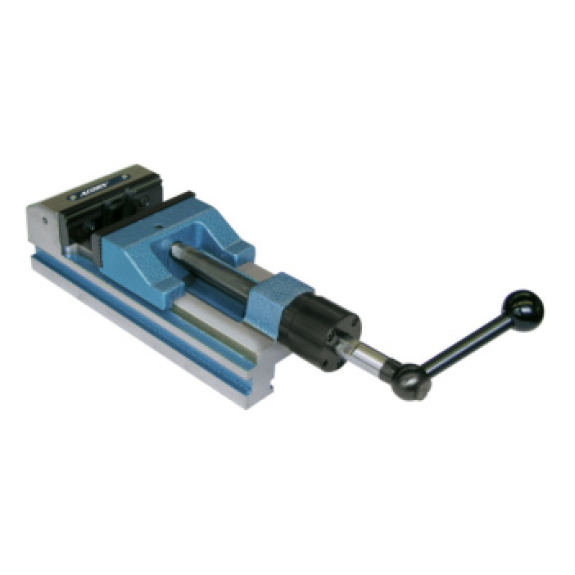

Tornillo de banco para taladradoras ATORN, 110

Tornillos de banco de alta presión NC MH-S Sistema de fijación mecánica-hidráulica Anwendung: Para máquinas NC, centros de mecanizado, fabricación de herramientas, fabricación de moldes, construcción de fijaciones y producción en serie.; Cuerpo básico, mordaza fija, mordazas móviles fabricadas en acero de cementación, endurecido en todos los lados; Rieles guía endurecidos y pulidos; Ranuras transversales y rosca de fijación en la parte superior de las garras fijas y móviles para la fijación de garras escalonadas y accesorios de agarre de montaje superior; Posibilidad de uso de mordazas de cambio rápido desplegables; Roscas laterales para el tope de la pieza de trabajo; Uso de bloques deslizantes en T romboides y correderas intercambiables para múltiples sujeciones posibles; instalación sin herramientas; Longitud de la mesa de hasta 1200 mm y control hidráulico disponible previa solicitud; Orificios de montaje laterales para mesa de 470 mm de longitud Vorteil: Las fuerzas de sujeción preseleccionadas permiten una precisión de repetición de posicionamiento de la pieza de trabajo de 0,01 mm; La fuerza de sujeción se puede preseleccionar por el número de rotaciones del husillo; Husillo con bloqueo mecánico para sujeción puramente mecánica; Preajuste rápido mediante perno de marcado; Ranuras longitudinales y transversales 20H7 de serie, para un posicionamiento rápido

Tornillo de banco paralelo de entre 100 y 150 mm, color azul Se abre hacia atrás, de fundición gris Anwendung: Para la fijación de todas las piezas angulares y redondas para su procesamiento manual.; Garras reversibles e intercambiables con superficie de fijación lisa y estriada; Husillo con rosca trapezoidal de funcionamiento suave; Mordazas de sujeción forjadas para tubos; Superficie de yunque lisa Vorteil: Excelente precisión de fijación gracias a la larga guía prismática; Husillo con recubrimiento de protección contra suciedad y daños

Tornillos de banco de alta presión RB para máquinas Sistema de fijación mecánica-hidráulica Anwendung: Para producción en serie e individual en fresadoras y taladradoras; Cuerpo de acero forjado; Rieles guía endurecidos y pulidos; Husillo de acero inoxidable encapsulado; Con transmisión de fuerza/preajuste de fuerza de fijación en etapas; Alineado sobre la mesa de la máquina a través de ranuras y bloques deslizantes, art . n.º 26196 Vorteil: Ajuste fácil y rápido del rango de fijación mediante sistema de pernos; Posibilidad de sujeción previa para piezas elásticas (sujeción de paquetes)

tornillos de banco manuales de perforación Sistema de fijación mecánico Anwendung: Fijación segura y fijación de las piezas en los taladros y máquinas de medición.; Medio universal de accesorio de sujeción gracias a las ranuras y orificios alargados; Mordazas de sujeción fijas con bloques en v; Ambas mordazas con escalón para fijación de piezas planas; Mordazas y husillo bruñidos Hinweis: Ref . 200 con 3 posibilidades de sujeción, horizontal, vertical y lateral

Tornillos de banco de taladros Sistema de fijación mecánico Anwendung: Para trabajos de mecanizado ligero con taladros de columna y taladradoras verticales; Fijación precisa gracias a su carril guía plano largo; Garras de sujeción con escalonado y prisma; Uso manual o mediante palanca a la altura de las rodillas

Tornillos de banco de taladros Sistema de fijación mecánico Anwendung: Para trabajos de mecanizado ligero con taladros de columna y taladradoras verticales; Fijación precisa gracias a su carril guía plano largo; Garras de sujeción con escalonado y prisma; Uso manual o mediante palanca a la altura de las rodillas

tornillos de banco manuales de perforación Sistema de fijación mecánico Anwendung: Fijación segura y fijación de las piezas en los taladros y máquinas de medición.; Medio universal de accesorio de sujeción gracias a las ranuras y orificios alargados; Mordazas de sujeción fijas con bloques en v; Ambas mordazas con escalón para fijación de piezas planas; Mordazas y husillo bruñidos Hinweis: Ref . 200 con 3 posibilidades de sujeción, horizontal, vertical y lateral

Tornillos de banco de alta presión NC MH-S Sistema de fijación mecánica-hidráulica Anwendung: Para máquinas NC, centros de mecanizado, fabricación de herramientas, fabricación de moldes, construcción de fijaciones y producción en serie.; Cuerpo básico, mordaza fija, mordazas móviles fabricadas en acero de cementación, endurecido en todos los lados; Rieles guía endurecidos y pulidos; Ranuras transversales y rosca de fijación en la parte superior de las garras fijas y móviles para la fijación de garras escalonadas y accesorios de agarre de montaje superior; Posibilidad de uso de mordazas de cambio rápido desplegables; Roscas laterales para el tope de la pieza de trabajo; Uso de bloques deslizantes en T romboides y correderas intercambiables para múltiples sujeciones posibles; instalación sin herramientas; Longitud de la mesa de hasta 1200 mm y control hidráulico disponible previa solicitud; Orificios de montaje laterales para mesa de 470 mm de longitud Vorteil: Las fuerzas de sujeción preseleccionadas permiten una precisión de repetición de posicionamiento de la pieza de trabajo de 0,01 mm; La fuerza de sujeción se puede preseleccionar por el número de rotaciones del husillo; Husillo con bloqueo mecánico para sujeción puramente mecánica; Preajuste rápido mediante perno de marcado; Ranuras longitudinales y transversales 20H7 de serie, para un posicionamiento rápido

Tornillo de banco paralelo de entre 100 y 150 mm, color azul Se abre hacia atrás, de fundición gris Anwendung: Para la fijación de todas las piezas angulares y redondas para su procesamiento manual.; Garras reversibles e intercambiables con superficie de fijación lisa y estriada; Husillo con rosca trapezoidal de funcionamiento suave; Mordazas de sujeción forjadas para tubos; Superficie de yunque lisa Vorteil: Excelente precisión de fijación gracias a la larga guía prismática; Husillo con recubrimiento de protección contra suciedad y daños

Tornillos de banco de alta presión NC MH-S Sistema de fijación mecánica-hidráulica Anwendung: Para máquinas NC, centros de mecanizado, fabricación de herramientas, fabricación de moldes, construcción de fijaciones y producción en serie.; Cuerpo básico, mordaza fija, mordazas móviles fabricadas en acero de cementación, endurecido en todos los lados; Rieles guía endurecidos y pulidos; Ranuras transversales y rosca de fijación en la parte superior de las garras fijas y móviles para la fijación de garras escalonadas y accesorios de agarre de montaje superior; Posibilidad de uso de mordazas de cambio rápido desplegables; Roscas laterales para el tope de la pieza de trabajo; Uso de bloques deslizantes en T romboides y correderas intercambiables para múltiples sujeciones posibles; instalación sin herramientas; Longitud de la mesa de hasta 1200 mm y control hidráulico disponible previa solicitud; Orificios de montaje laterales para mesa de 470 mm de longitud Vorteil: Las fuerzas de sujeción preseleccionadas permiten una precisión de repetición de posicionamiento de la pieza de trabajo de 0,01 mm; La fuerza de sujeción se puede preseleccionar por el número de rotaciones del husillo; Husillo con bloqueo mecánico para sujeción puramente mecánica; Preajuste rápido mediante perno de marcado; Ranuras longitudinales y transversales 20H7 de serie, para un posicionamiento rápido

Tornillos de banco de alta presión RB Sistema de fijación mecánica-hidráulica Anwendung: Para producción en serie e individual en fresadoras y taladradoras.; Fuerza de fijación preajustable mediante tope; Cuerpo de acero; Sistema de pernos para un rápido ajuste del rango de fijación; Repetibilidad de sujeción de 0,01 mm con una fuerza de sujeción constante; Carriles-guía endurecidos y pulidos; Ancho de mordaza 113, 135 y 160 mm de forjado en estampación y 200 mm de ancho de mordaza de hierro dúctil de grafito; Se utiliza en placas giratorias graduadas; Husillo encapsulado Vorteil: Fuerza de fijación de preajuste incremental; Alta resistencia al desgaste gracias a las guías de mordazas endurecidas; Refrigerante y flujo de virutas óptimo; Se puede utilizar sin refuerzo mecánico en tareas de fijación delicadas Hinweis: Tornillos de banco con anchura de mordaza de 250 y 315 mm, disponibles bajo pedido.

Tornillos de banco de fijación de acción rápida de taladro Con ajuste rápido integrado Anwendung: Para la fijación rápida y segura, en especial en el mecanizado de serie de piezas; se puede utilizar con carriles guía; sujeción en base y lateral; apropiado también para trabajos de fresado ligero.; Diseño resistente y plano; Fuerza máx . de fijación: 10 kN; Acoplamiento de bloqueo positivo Vorteil: Ajuste y fijación de mordazas rápidos con una sola palanca; manejo con una sola mano; Gran rango de fijación

Tornillo de banco paralelo de entre 100 y 150 mm, color azul Se abre hacia atrás, de fundición gris Anwendung: Para la fijación de todas las piezas angulares y redondas para su procesamiento manual.; Garras reversibles e intercambiables con superficie de fijación lisa y estriada; Husillo con rosca trapezoidal de funcionamiento suave; Mordazas de sujeción forjadas para tubos; Superficie de yunque lisa Vorteil: Excelente precisión de fijación gracias a la larga guía prismática; Husillo con recubrimiento de protección contra suciedad y daños

Dispositivo de fijación central de máquina de 5 ejes RKZ-M Sistema de fijación mecánico/mecánico Anwendung: Para el uso en máquinas NC, en particular para el mecanizado de 5 lados.; Sistema de fijación mecánico sin intensificador de energía; Accionado manualmente; Cuerpo base de acero endurecido y rectificado en todos los lados, se puede fijar en 3 lados; Dimensión G-0,02 mm Vorteil: Estructura compacta; Precisión de media fijación: ± 0,02; precisión de nueva fijación: 0,01; Fuerza de fijación constante para todos los trabajos de fijación y excelente repetibilidad en caso de utilizar una llave dinamométrica; Gran rango de fijación
