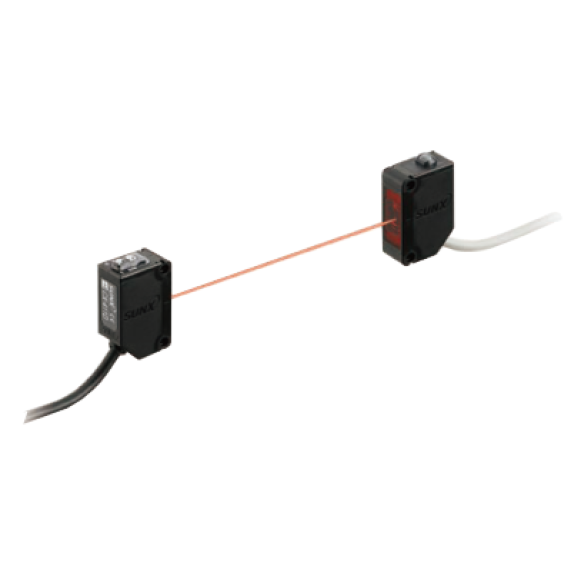

sensor fotoeléctrico compacto CX-411-P, tipo CX-400 Ver. 2.

Datos técnicos Número de producto/pieza: CX-491-P Nombre: Sensor fotoeléctrico compacto Tipo: Retroreflectivo (con filtros polarizantes, alcance: 3 m con reflector RF-230) Objetos detectables: Opacos, translúcidos o especulares de Ø50 mm o más Especificaciones eléctricas: Voltaje: 12-24 V CC ±10 %, Consumo: 13 mA Salida: Transistor PNP (corriente máx . 100 mA, residual 2 V a 100 mA) Modo: Conmutable Light-ON/Dark-ON, protección contra cortocircuitos Rendimiento: Tiempo de respuesta: 1 ms LEDs: Naranja (operación), Verde (estabilidad) Sensibilidad: Ajuste continuo Resistencia y durabilidad: IP67, Temp.: -25 a +55 °C (almacenamiento -30 a +70 °C), humedad 35-85% RH Resistencia: Vibración (10-500 Hz), impactos (500 m/s²), tensión (1.000 V CA), aislamiento (20 MΩ) Óptica y materiales: LED rojo (680 nm) Cuerpo: PBT, Lente y cubierta: Acrílico, Cable: 3 hilos, 2 m Extensión de cable: Hasta 100 m con cable de 0,3 mm² Peso y accesorios: Neto: ~50 g, Bruto: ~80 g Incluye: Reflector RF-230 (1 unidad)

Datos técnicos Número de producto/pieza: CX-421-P Nombre: Sensor fotoeléctrico compacto Tipo: Reflectancia difusa (alcance: 300 mm, papel blanco mate de 200 × 200 mm como referencia) Objetos detectables: Opacos, translúcidos o transparentes (verificar antes de uso) Especificaciones eléctricas: Voltaje: 12-24 V CC ±10 %, Consumo: 13 mA Salida: Transistor PNP (corriente máx . 100 mA, residual 2 V a 100 mA) Modo: Conmutable Light-ON/Dark-ON, protección contra cortocircuitos Rendimiento: Tiempo de respuesta: 1 ms LEDs: Naranja (operación), Verde (estabilidad) Sensibilidad: Ajuste continuo, prevención de interferencias Resistencia y durabilidad: IP67, Temp.: -25 a +55 °C (almacenamiento -30 a +70 °C), humedad 35-85% RH Resistencia: Vibración (10-500 Hz), impactos (500 m/s²), tensión (1.000 V CA), aislamiento (20 MΩ) Óptica y materiales: LED infrarrojo (860 nm) Cuerpo: PBT, Lente y cubierta: Acrílico, Cable: 3 hilos, 2 m Peso: Neto: ~50 g, Bruto: ~60 g

Visión general Rango completo de funciones ópticas, modelo básico, modelos avanzados y láser clase 1 Modelos con ópticas coaxiales para retroreflexión polarizada, sensores de contraste y luminiscencia Ajuste con trimmer o EASY touch Funciones remotas, bloqueo de teclas y funciones de retraso Cable estándar o conexión M12 con configuración estándar NPN o PNP Características técnicas Propiedades de detección Distancia nominal de detección: 40 mm Ajuste de sensibilidad: Teach-in Aplicación Principio de funcionamiento: Detección de marca luminiscente Descripción: Caja compacta cuadrada Posición óptica: Axial Funciones: Detección de marca luminiscente Salidas Tipo de salida: PNP L/D seleccionable Función de salida: L/D seleccionable Tiempo de respuesta: 250µs Datos eléctricos Tensión de funcionamiento: 1030VDC Corriente de carga sin carga: 40mA Corriente de carga: 100mA Caída de voltaje de salida: 2V@Iload=100mA Contenido máximo de ondulación: 2 Vpp Indicadores LED: Amarillo (salida de estado), Verde/Rojo (LED READY/ERROR) Protección contra cortocircuitos: Sí Protección contra inversión de polaridad: Sí Emisión: LED UV Interferencia con luz externa: según EN 60947-5-2 : 2020 Protección contra sobretensiones impulsivas: Sí Resistencia de aislamiento: > 20 MΩ a 500 Vdc entre la electrónica y la carcasa Resistencia de contacto: 500 Vac 1 min., entre la electrónica y la carcasa Datos mecánicos Dimensiones: 15X50X50 Material de la carcasa: ABS/PMMA Conexiones: Conector M12 Material de la cabeza activa: PMMA Temperatura de almacenamiento: -25°C+70°C Material: Diámetro/Dimensiones: Cúbico Pruebas / Aprobaciones Aprobaciones: CE cULus Choques y vibraciones: Amplitud de 0,5 mm, frecuencia de 10 55 Hz, para cada eje (EN60068-2-6) Datos generales Dimensiones: 15X50X50 Temperatura de funcionamiento: -25°C+55°C (sin congelación) Protección mecánica: IP67

Resumen Dimensiones compactas (14x42x25 mm). Supresión de fondo para objetos transparentes y brillantes. Sensores de contraste con frecuencia de conmutación de hasta 25 kHz. Punto extremadamente enfocado, inferior a 1 mm (modelo LASER). Modelos LASER con muy alta resolución. Modelo en INOX AISI 316L. Parametrización IO-Link extendida con contador. Salidas completamente configurables PNP/NPN/PP IO-Link. IO-Link COM2. IO-Link de doble canal sin adición de jitter. Características técnicas Propiedades de detección: Distancia nominal de detección: 30 mm. Ajuste de sensibilidad: Enseñanza automática (Teach-in). Aplicación: Principio de funcionamiento: Detección de marcas luminiscentes. Descripción: Carcasa compacta y delgada. Posición óptica: Radial 90°. Funciones: Detección de marcas luminiscentes. Salidas Tipo de salida: PNP seleccionable L/D. Función de salida: L/D seleccionable. Tiempo de respuesta: 0,25 ms. Datos eléctricos Voltaje de funcionamiento: 12...30 VDC. Corriente sin carga: 30 mA. Caída de voltaje de salida: 2 V @ Iload=100 mA. Indicadores LED: Amarillo (estado de salida o salida/alarma), Verde (encendido). Protección contra cortocircuito: Sí. Protección contra polaridad inversa: Sí. Emisión: LED UV. Resistencia a luz externa: Según EN 60947-5-2: 2020. Protección contra sobretensiones impulsivas: Sí. Resistencia de aislamiento: > 20 MΩ 500 Vdc (entre la electrónica y la carcasa). Resistencia de contacto: 500 Vac 1 min . (entre la electrónica y la carcasa). Datos mecánicos Dimensiones: 14x43x25 mm. Material de la carcasa: ABS (carcasa), PMMA (óptica). Conexiones: Cable de PVC de 150 mm + enchufe M12. Material de la cabeza activa: PMMA. Temperatura de almacenamiento: -25°C .. . +70°C. Material: Plástico - ABS/PMMA. Pruebas/Aprobaciones Aprobaciones: CE cULus. Choques y vibraciones: Amplitud de 0,5 mm, frecuencia de 10 55 Hz en cada eje (EN60068-2-6). Datos generales Dimensiones: 14x43x25 mm. Temperatura de funcionamiento: -25°C .. . +55°C (sin congelación). Protección mecánica: IP67.

Datos técnicos Número de producto/pieza: EQ-501 Nombre: Sensor fotoeléctrico reflectante ajustable Tipo: Multivoltaje, alcance ajustable 0,2-2,5 m (máx . 8,2 ft) Objetos detectables: Papel blanco mate (200 × 200 mm) Especificaciones eléctricas: Voltaje: 24-240 V CA ±10 %, 12-240 V CC ±10 % Consumo: CA 4 VA, CC 3 W Salida: Relé 1a (CA: 250 V/3 A, CC: 30 V/3 A, carga resistiva), vida eléctrica 100.000 operaciones Rendimiento: Repetibilidad: 10 mm Tiempo de respuesta: 20 ms LEDs: Naranja (operación), Verde (estabilidad) Ajustador: Mecánico de 2 giros con indicador Resistencia y durabilidad: IP67, Temp.: -25 a +55 °C (almacenamiento -30 a +70 °C), humedad 35-85% RH Resistencia: Vibración (10-55 Hz), impactos (500 m/s²), tensión (1.500 V CA) Óptica y materiales: LED infrarrojo (855 nm), Fotodiodo de 2 segmentos Cuerpo: ABS, Cubierta frontal/pantalla: Policarbonato Conexión: Terminales a tornillo, cable redondo φ9-11 mm Peso y accesorios: Peso neto: ~100 g Incluye: Destornillador de ajuste

FX-101-Z - relación imbatible prestaciones-precio avalada por su innovación tecnológica Nuevas posibilidades con sensores de fibra digital Panasonic ha desarrollado un nuevo sensor de fibra al mejor precio . El modo de configuración rápida permite a los usuarios no experimentados la utilización del sensor de forma inmediata . En cualquier caso, la configuración y modo PRO estátambién disponible, para aprovechar más su funcionalidad . Otras características, como el modo ECO, la función de copia y GETA, aumentan su practicidad en el puesto de trabajo . Una gama de 12 modelos diferentes está disponible para satisfacer los requerimientos de todos los usuarios. Características: Doble display LCD, uno verde de 4 dígitos, uno rojo de 4 dígitos Copiar configuración vía cable, como con el presostato DP-100 Tres niveles de configuración, desde la básica hasta la avanzada Entrada externa de ajuste No es necesario conectar los amplificadores para prevenir la interferencia Instalación directa sin necesidad de soporte de montaje o carril DIN Conectores comercialmente disponibles que facilitan la adquisición de repuestos Función de bloqueo Auto-aprendizaje (Teaching), ajuste activac . con luz / en oscuridad (Light-ON / Dark ON) Los valores umbrales se pueden ajustar automáticamente para corregir los cambios de la luz incidente La intensidad de la luz emitida se puede reducir automáticamente para asegurar la detección estable Accesorios: Varias longitudes de cable: 1, 2, 3, 5m Topes de sujeción Cubierta de protección Aplicaciones Detección de obleas: Detecta los casetes porta obleas a través de la ventana en la cámara de vacío.

Resumen Enseñanza automática, configuraciones remotas. Emisión LED roja/verde o blanca. Varias lentes intercambiables y modelos de fibra óptica. Carcasa metálica con óptica orientable y conector. Características técnicas Propiedades de detección: Distancia nominal de detección: 9 mm. Tamaño del punto: 1,5 x 5 mm. Ajuste de sensibilidad: Enseñanza automática (Teach-in). Aplicación: Principio de funcionamiento: Detección de marcas de contraste. Descripción: Carcasa estándar - punto vertical. Posición óptica: Radial 90°. Funciones: Detección de marcas de contraste. Salidas Tipo de salida: PNP seleccionable L/D. Función de salida: L/D seleccionable. Tiempo de respuesta: 0,05 ms (10 kHz). Datos eléctricos Voltaje de funcionamiento: 10...30 VDC. Corriente sin carga: 80 mA. Caída de voltaje de salida: 2 V. Indicadores LED: Rojo (SALIDA), Verde (LISTO). Protección contra cortocircuito: Sí. Protección contra polaridad inversa: Sí. Emisión: LED RGB. Resistencia a luz externa: Según EN 60947-5-2: 2020. Protección contra sobretensiones impulsivas: Sí. Datos mecánicos Dimensiones: 31 x 58 x 82 mm. Material de la carcasa: Metal - Zamak. Conexiones: Conector M12. Material del cabezal activo: Vidrio. Temperatura de almacenamiento: -20°C .. . +70°C. Material: Dimensión cúbica. Pruebas/Aprobaciones Aprobaciones: CE cULus. Choques y vibraciones: Amplitud de 0,5 mm, frecuencia de 10 55 Hz en cada eje (EN60068-2-6). Datos generales Dimensiones: 31 x 58 x 82 mm. Temperatura de funcionamiento: -10°C .. . +55°C. Protección mecánica: IP67.

Resumen Enseñanza automática, configuraciones remotas. Emisión LED roja/verde o blanca. Varias lentes intercambiables y modelos de fibra óptica. Carcasa metálica con óptica orientable y conector. Características técnicas Propiedades de detección: Distancia nominal de detección: 9 mm. Tamaño del punto: 1,5 x 5 mm. Ajuste de sensibilidad: Enseñanza automática (Teach-in). Aplicación: Principio de funcionamiento: Detección de marcas de contraste. Descripción: Carcasa estándar - punto vertical. Posición óptica: Radial 90°. Funciones: Detección de marcas de contraste. Salidas Tipo de salida: NPN seleccionable L/D. Función de salida: L/D seleccionable. Tiempo de respuesta: 0,05 ms (10 kHz). Datos eléctricos Voltaje de funcionamiento: 10...30 VDC. Corriente sin carga: 80 mA. Caída de voltaje de salida: 1 V. Indicadores LED: Rojo (SALIDA), Verde (LISTO). Protección contra cortocircuito: Sí. Protección contra polaridad inversa: Sí. Emisión: LED RGB. Resistencia a luz externa: Según EN 60947-5-2: 2020. Protección contra sobretensiones impulsivas: Sí. Datos mecánicos Dimensiones: 31 x 58 x 82 mm. Material de la carcasa: Metal - Zamak. Conexiones: Cable de 2 m. Material del cabezal activo: Vidrio. Temperatura de almacenamiento: -20°C .. . +70°C. Material: Dimensión cúbica. Pruebas/Aprobaciones Aprobaciones: CE cULus. Choques y vibraciones: Amplitud de 0,5 mm, frecuencia de 10 55 Hz en cada eje (EN60068-2-6). Datos generales Dimensiones: 31 x 58 x 82 mm. Temperatura de funcionamiento: -10°C .. . +55°C. Protección mecánica: IP67.
