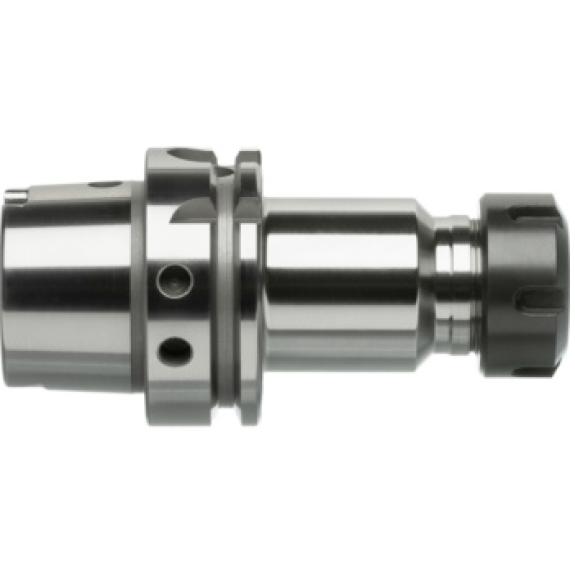

Portapinzas ORION HSK63 ER16 A100 DIN 69893-A

Portapinzas de precisión HSK 63 Anwendung: Para sujetar herramientas con vástagos cilíndricos sin pérdida de concentricidad ni de fuerza de fijación, hasta una tolerancia de vástago h10, para mecanizado económico de piezas individuales y en serie con resultados de mecanizado de muy alta precisión . Perfecto para corte de metal HPC y HSC.; Las fuerzas de fijación se reparten uniformemente por toda la superficie cilíndrica de la envoltura y se obtienen superficies perfectas a través de las fuerzas radiales recogidas de forma óptima; Centrado exacto al apretar la tuerca de fijación Vorteil: Resistente a fluctuaciones de temperatura y completamente apto para tratamientos en seco como el fresado duro hasta 200 °C; El refuerzo del cuerpo del portabrocas al diámetro de la tuerca de fijación genera una enorme estabilidad con los contornos de interferencia óptimos; Concentricidad del sistema extremadamente baja de 3 µm con las mordazas de sujeción ATORN de 2 µm UP 23388 150-288 Portapinzas sellados Fahrion de 2 µm HPD nº ref . 23323 617-658 a 80 bar para refrigeración interna (sin arandela de sellado); La pinza se abarca por completo en el cono del portabrocas para alcanzar una estabilidad óptima y la distribución uniforme de las fuerzas de fijación; Las fuerzas de retención se han duplicado en comparación con las pinzas convencionales

portapinzas de introducción DIN 6341 355 E Redondo

portapinzas DIN 6343 185E, redondo; puente de fijación de 0,1 mm como máximo del diámetro nominal; concentricidad; Ø 1-10 mm  20 µm; Ø 11-30 mm  30 µm; Ø 31-60 mm  40 µm; hasta Ø 8 mm de mandrinado liso, a partir de Ø 9 mm con ranuras en cruz; Se pueden suministrar otros diseños y conjuntos completos bajo petición . Hinweis: N.º ref . 23341040-23341600 = portapinzas con perfil redondo, disponible en diámetros de 4 a 60 mm en incrementos de 1,0 mm . Consejos para realizar el pedido: Artículo de 5 dígitos núm . (23341) para portapinzas con perfil redondo Ejemplo: portapinzas de 12 mm de tamaño = n.º de pedido 23341120

portapinzas DIN 6343 185 E, redondo; puente de fijación de 0,1 mm como máximo del diámetro nominal; concentricidad; Ø 1-10 mm  20 µm; Ø 11-30 mm  30 µm; Ø 31-60 mm  40 µm; hasta Ø 8 mm de mandrinado liso, a partir de Ø 9 mm con ranuras en cruz Hinweis: N.º ref 23354330-23354900 = portapinzas con perfil redondo, disponible en diámetros de 3 a 60 mm en incrementos de 1,0 mm . Consejos para realizar el pedido: Artículo de 5 dígitos núm . (23354) portapinzas con perfil redondo Ejemplo: portapinzas de 14 mm de diámetro = n.º de pedido 23354440

Portapinzas tipo ER DIN 6499 Anwendung: Para herramientas de fijación con vástagos cilíndricos.

portapinzas DIN 6343 173 E, cuadrado; puente de fijación de 0,1 mm como máximo del diámetro nominal; Concentricidad; Ø 1-10 mm  20 µm; Ø 11-30 mm  30 µm; Ø 31-60 mm  40 µm; Se pueden suministrar otros diseños y conjuntos completos bajo petición . Hinweis: N.º ref . 23354040-300 = portapinzas con perfil cuadrado, disponibles en tamaños 4 - 30 mm Consejos para realizar el pedido: Artículo de 5 dígitos núm . (23354) para portapinzas con perfil cuadrado Ejemplo: portapinzas de perfil cuadrado de 17 mm de tamaño = n.º de pedido 23354170
