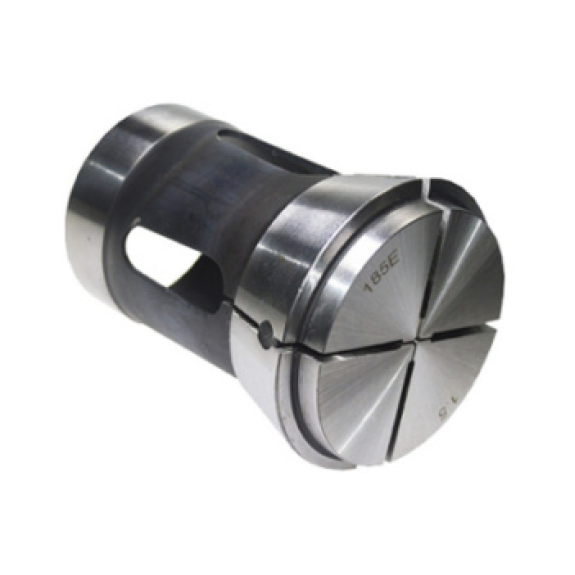

Portapinzas ORION 185E (F66) DIN 6343 RD 9,0 mm con ranuras en cruz

Portapinzas tipo ER DIN 6499 Anwendung: Para herramientas de fijación con vástagos cilíndricos.

portapinzas DIN 6343 185E, redondo; puente de fijación de 0,1 mm como máximo del diámetro nominal; concentricidad; Ø 1-10 mm  20 µm; Ø 11-30 mm  30 µm; Ø 31-60 mm  40 µm; hasta Ø 8 mm de mandrinado liso, a partir de Ø 9 mm con ranuras en cruz; Se pueden suministrar otros diseños y conjuntos completos bajo petición . Hinweis: N.º ref . 23341040-23341600 = portapinzas con perfil redondo, disponible en diámetros de 4 a 60 mm en incrementos de 1,0 mm . Consejos para realizar el pedido: Artículo de 5 dígitos núm . (23341) para portapinzas con perfil redondo Ejemplo: portapinzas de 12 mm de tamaño = n.º de pedido 23341120

portapinzas DIN 6343 173 E, hexagonal; puente de fijación de 0,1 mm como máximo del diámetro nominal; Concentricidad; Ø 1-10 mm  20 µm; Ø 11-30 mm  30 µm; Ø 31-60 mm  40 µm; Se pueden suministrar otros diseños y conjuntos completos bajo petición . Hinweis: N.º ref . 23353540-860 = portapinzas con perfil cuadrado, disponibles en tamaños 4 - 36 mm Consejos para realizar el pedido: Artículo de 5 dígitos (23353) para portapinzas con perfil redondo Ejemplo: Portapinzas con perfil hexagonal de 17 mm de tamaño = n.º de pedido 23353670.

Portapinzas tipo ER con tuerca mini DIN 6499 Diseño compacto; con orificio para chip de recorrido Balluff; todos los conos y tolerancias presentan rectificado con precisión Hinweis: tuerca de fijación tipo ER mini n.º ref . 23303116-125

Portapinzas tipo ER DIN 6499 Anwendung: Para herramientas de fijación con vástagos cilíndricos.

portapinzas de introducción DIN 6341 355 E Redondo
