Portaherramientas doble L 50 mm B 35 mm color aluminio

Mandriles cónicos Con cono Morse, para portabrocas Anwendung: Para alojamiento de portabrocas.; Para el mandril de sujeción con cono de amarre ISO, véase núm . 23272

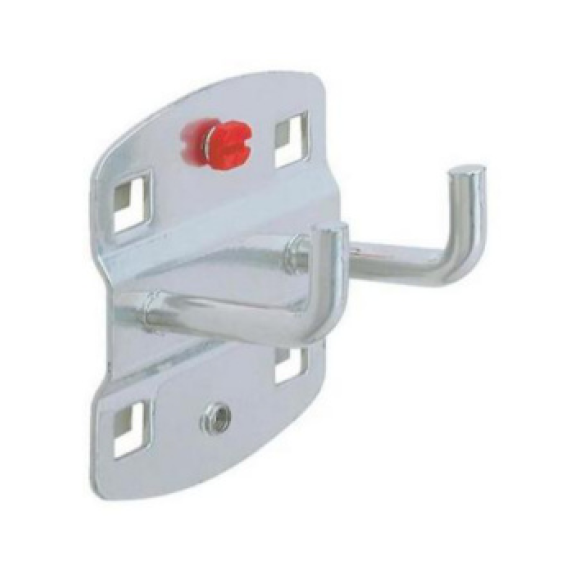

Portaherramientas Extremo de gancho doble horizontal, para paredes con orificios cuadrados 10 x 10 mm Anwendung: Soporte individual para herramientas y piezas en paredes de chapa metálica perforada con orificios cuadrados 10 x 10 mm, distancia al eje 38 mm.; Los ganchos se colocan fácilmente en el orificio necesario y se fijan mediante el tornillo rojo de plástico

Casquillos de cambio rápido Sin acoplamiento de seguridad Vorteil: Mayor vida útil de la herramienta Hinweis: Consúltenos sobre cualquier diámetro de vástago, tamaño de rosca o marca que no se incluya en la lista . Al realizar el pedido, indique el núm . DIN o las medidas del mango (diámetro y cuadrado), además del tamaño de rosca.

Extensiones accesorios para 21556516-525 Anwendung: Extensiones para portabrocas de cambio rápido de 2 piezas sincrónico . Hinweis: se requiere el inserto de cambio rápido de dos piezas apropiado 21556516 o 21556525 para utilizar extensiones 21566616-725.

Superficies de amarre Weldon De acuerdo con la norma ISO 7388-1 Anwendung: Para herramientas de fijación con vástagos cilíndricos y superficies de fijación de conformidad con la norma DIN 1835 B.; Tolerancia del cono AT3; Resistencia HRC 57-60; Resistencia del núcleo de 1000-1200 N/mm²; Con orificio para chip de recorrido Balluff Vorteil: Evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad Hinweis: Tirantes necesarios, n.º 23690

superficie de amarre con orificios de conducto de refrigeración resellables Anwendung: para herramientas de fijación con vástagos cilíndricos y superficies de fijación conformes a DIN 1835 B.; tolerancia de cono AT3; resistencia HRC 57-60; resistencia del núcleo de 1000-1200 N/mm²; KKB= orificios de refrigerante sellables Vorteil: evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad Hinweis: tirantes necesarios, n.º 23690

superficie de amarre con orificios de conducto de refrigeración resellables Anwendung: para herramientas de fijación con vástagos cilíndricos y superficies de fijación conformes a DIN 1835 B.; tolerancia de cono AT3; resistencia HRC 57-60; resistencia del núcleo de 1000-1200 N/mm²; KKB= orificios de refrigerante sellables Vorteil: evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad Hinweis: tirantes necesarios, n.º 23690

Extensiones accesorios para 21556516-525 Anwendung: Extensiones para portabrocas de cambio rápido de 2 piezas sincrónico . Hinweis: se requiere el inserto de cambio rápido de dos piezas apropiado 21556516 o 21556525 para utilizar extensiones 21566616-725.

superficie de amarre con orificios de conducto de refrigeración resellables Anwendung: para herramientas de fijación con vástagos cilíndricos y superficies de fijación conformes a DIN 1835 B.; tolerancia de cono AT3; resistencia HRC 57-60; resistencia del núcleo de 1000-1200 N/mm²; KKB= orificios de refrigerante sellables Vorteil: evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad Hinweis: tirantes necesarios, n.º 23690

Pinzas tipo ER ISO 7388-1 Anwendung: Para herramientas de fijación con vástagos cilíndricos en pinza de sujeción ER en conformidad con DIN 6499.; Todos los conos y tolerancias presentan rectificado con precisión; Todas las mordazas de sujeción ER 16 tienen una tuerca hexagonal Hinweis: Para ER 16 = versión normal, utilice nuestra llave fija de una boca n.º 52002 025 La norma ISO 7388-1 ha sustituido a la norma DIN 69871-1 . Tirantes necesarios n.º 23690 y portapinzas n.º 23320

Pinzas tipo ER ISO 7388-1 Anwendung: Para herramientas de fijación con vástagos cilíndricos en pinza de sujeción ER en conformidad con DIN 6499.; Todos los conos y tolerancias presentan rectificado con precisión; Todas las mordazas de sujeción ER 16 tienen una tuerca hexagonal Hinweis: Para ER 16 = versión normal, utilice nuestra llave fija de una boca n.º 52002 025 La norma ISO 7388-1 ha sustituido a la norma DIN 69871-1 . Tirantes necesarios n.º 23690 y portapinzas n.º 23320

superficie de amarre con orificio de conducto de refrigeración KKB= orificios de conductos de refrigeración sellables Anwendung: para herramientas de fijación con vástagos cilíndricos y superficies de fijación conformes a DIN 1835 B.; tolerancia de cono AT3; resistencia HRC 57-60; resistencia del núcleo de 1000-1200 N/mm²; con orificio para chip de recorrido Balluff; todas las superficies funcionales mecanizadas; Concentricidad del portaherramientas, cono interior al diámetro de sujeción 0,005 mm Vorteil: evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad

Portaherramientas térmico, 3 grados Diseño largo y delgado Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para tareas pesadas de mecanizado y todas las aplicaciones que requieren alta potencia . Adecuado para la reducción en dispositivos de contacto, inductivos y aire caliente.; agarre y liberación térmicos de herramientas HM y HSS; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; Desbastado de refuerzo del cristal Vorteil: Diseño compacto, contorno de interferencia extremadamente bajo; Par transmisible elevado; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación Hinweis: La norma anterior JIS B 6339 MAS BT se ha sustituido por ISO 7388-2.

Portaherramientas hidroexpandible 3° Diseño largo y delgado Anwendung: Fabricado mediante un proceso innovador, combina las ventajas de un portaherramientas expandible y un portaherramientas térmico en un producto único.; La resistencia al calor extremadamente elevada (hasta 120 °C) garantiza que el portabrocas mantenga su precisión; Diseño compacto de portaherramientas térmico, adecuado para contornos de interferencia estrechos; Excelente absorción; concentricidad máx . 0,003 mm; Cambios de la herramienta estándar con el portaherramientas expandible sin que se requieran dispositivos adicionales; variable gracias al uso de casquillos reductores; Calidad de equilibrio a G2.5/25,000 rpm; Con orificio para chip de recorrido Balluff Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.
