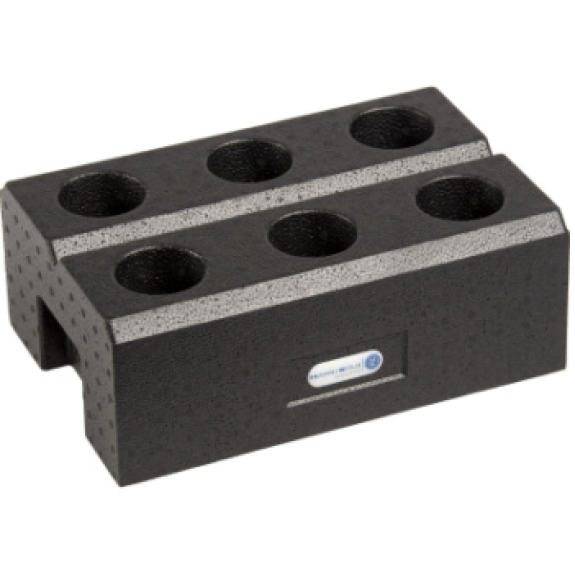

Portaherramientas CNC, 6 soportes para SK 50 LxAnxAlt 390 x 260 x 145 mm

Casquillos de cambio rápido Con acoplamiento de seguridad Hinweis: Los diámetros del mango o tamaños de rosca y marcas que no aparecen indicados están disponibles bajo pedido . Al realizar el pedido, indique el núm . DIN o las medidas del mango (diámetro y cuadrado), además del tamaño de rosca.

Superficies de amarre Weldon De acuerdo con la norma DIN 69893-1, forma A Anwendung: Para herramientas de fijación con vástagos cilíndricos y superficies de fijación de conformidad con la norma DIN 1835 B.; Tolerancia del cono AT3; Resistencia HRC 57-60; Resistencia del núcleo de 1000-1200 N/mm²; Con orificio para chip de recorrido Balluff; Todas las superficies funcionales mecanizadas; Concentricidad del portaherramientas, superficie cónica interior al diámetro de sujeción 0,005 mm Vorteil: Evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad

Pinzas tipo ER ISO 7388-1 Anwendung: Para herramientas de fijación con vástagos cilíndricos en pinza de sujeción ER en conformidad con DIN 6499.; Todos los conos y tolerancias presentan rectificado con precisión; Todas las mordazas de sujeción ER 16 tienen una tuerca hexagonal Hinweis: Para ER 16 = versión normal, utilice nuestra llave fija de una boca n.º 52002 025 La norma ISO 7388-1 ha sustituido a la norma DIN 69871-1 . Tirantes necesarios n.º 23690 y portapinzas n.º 23320

Portaherramientas térmico de 4,5 grados SK40 ISO 7388-1 versión corta Anwendung: Para sujetar herramientas de fresado y brocas con vástago cilíndrico, tolerancia h6 . Adecuado para la reducción en dispositivos de contacto inductivo y aire caliente.; Acero de herramientas resistente al calor y alta temperatura 1600-1800 N/mm; Dureza 52 + 2 HRC; Presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; Para la reducción y la reducción inversa de herramientas de metal duro y HSS; 4 agujeros adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Alta precisión de repetición y posicionamiento; Portaherramientas térmico para altas velocidades de rotación; Diseño compacto, bajo contorno de interferencia; Muy alta transferencia de par; Muy rentable Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.

Portaherramientas térmico, compacto, 3 grados Para la creación de moldes con el mínimo contorno de interferencia Anwendung: Para sujetar herramientas de fresado y brocas con tolerancia del eje h6 . Adecuado para la reducción en dispositivos de contacto, inductivos y aire caliente.; Dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; 4 agujeros adicionales para equilibrado fino; orificio para chip de recorrido Balluff; desbastado de refuerzo del cristal Vorteil: Diseño compacto, contorno de interferencia extremadamente bajo; Par transmisible elevado; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Portaherramientas térmico de 4,5 grados SK40 ISO 7388-1 Versión larga Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; Acero de herramientas resistente al calor y alta temperatura 1600-1800 N/mm; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; Para la reducción y la reducción inversa de herramientas de metal duro y HSS; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Alta precisión de repetición y posicionamiento; Portaherramientas térmico para altas velocidades de rotación; Diseño compacto, bajo contorno de interferencia; Muy alta transferencia de par; Muy rentable Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.

Portaherramientas térmico, corto, 4,5 grados, ISO 7388-1 Con orificios de refrigerante sellables (=KKB) Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; Para la contracción y la contracción inversa de herramientas de metal duro y HSS; Dureza 52 + 2 HRC; Presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; 4 agujeros adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Par transmisible elevado; Acero de herramientas resistente al calor y alta temperatura 1600-1800 N/mm²; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Portaherramientas térmico, compacto, 3 grados Para la creación de moldes con el mínimo contorno de interferencia Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para tareas pesadas de mecanizado y todas las aplicaciones que requieren alta potencia . Adecuado para la reducción en dispositivos de contacto, inductivos y aire caliente.; Para la contracción y la contracción inversa de herramientas de metal duro y HSS; Dureza 52 + 2 HRC; Presión máxima del refrigerante 80 bares; desbastado de refuerzo del cristal Vorteil: Diseño compacto, contorno de interferencia extremadamente bajo; Par transmisible elevado; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación Hinweis: La norma anterior JIS B 6339 MAS BT se ha sustituido por ISO 7388-2.

Portaherramientas térmico, corto, 4,5 grados, ISO 7388-1 Con orificios de refrigerante sellables (=KKB) Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; Para la contracción y la contracción inversa de herramientas de metal duro y HSS; Dureza 52 + 2 HRC; Presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; 4 agujeros adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Par transmisible elevado; Acero de herramientas resistente al calor y alta temperatura 1600-1800 N/mm²; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Portaherramientas térmico, compacto, 3 grados Con contorno de interferencia bajo para la creación de moldes Anwendung: Para sujetar herramientas de fresado y brocas con tolerancia del eje h6 . Adecuado para tareas pesadas de mecanizado y todas las aplicaciones que requieren alta potencia . Adecuado para la reducción en dispositivos de contacto, inductivos y aire caliente.; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff; Desbastado de refuerzo del cristal Vorteil: Diseño compacto, contorno de interferencia extremadamente bajo; Par transmisible elevado; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Portaherramientas térmico, largo, 4,5 grados ISO 7388-1 Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; agarre y liberación térmicos de herramientas HM y HSS; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Par transmisible elevado; Acero de herramientas resistente al calor y alta temperatura 1600-1800 N/mm2; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Portaherramientas térmico, compacto, 3 grados para la creación de moldes con el mínimo contorno de interferencia Anwendung: Para sujetar herramientas de fresado y brocas con tolerancia del eje h6 . Adecuado para tareas pesadas de mecanizado y todas las aplicaciones que requieren alta potencia . Adecuado para la reducción en dispositivos de contacto, inductivos y aire caliente.; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; 4 orificios de precisión adicionales para equilibrado fino; orificio para chip de recorrido Balluff; desbastado de refuerzo del cristal Vorteil: Diseño compacto, contorno de interferencia extremadamente bajo; Par transmisible elevado; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Portaherramientas térmico, compacto, 3 grados para la creación de moldes con el mínimo contorno de interferencia Anwendung: Para sujetar herramientas de fresado y brocas con tolerancia del eje h6 . Adecuado para tareas pesadas de mecanizado y todas las aplicaciones que requieren alta potencia . Adecuado para la reducción en dispositivos de contacto, inductivos y aire caliente.; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; 4 orificios de precisión adicionales para equilibrado fino; orificio para chip de recorrido Balluff; desbastado de refuerzo del cristal Vorteil: Diseño compacto, contorno de interferencia extremadamente bajo; Par transmisible elevado; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Portaherramientas expandible Hydro 3°, compacto ISO 12164 (DIN 69893) Anwendung: Fabricado mediante un proceso innovador, combina las ventajas de un portaherramientas expandible y un portaherramientas térmico en un producto único.; La resistencia al calor extremadamente elevada (hasta 120 °C) garantiza que el portabrocas mantenga su precisión; Diseño compacto para un portaherramientas térmico, por lo que resulta adecuado para los contornos estrechos obstaculizadores; Excelente absorción; Cambios de la herramienta estándar con el portaherramientas expandible sin que se requieran dispositivos adicionales; Diversas aplicaciones al utilizarse con casquillos reductores; Con orificio para chip de recorrido Balluff
