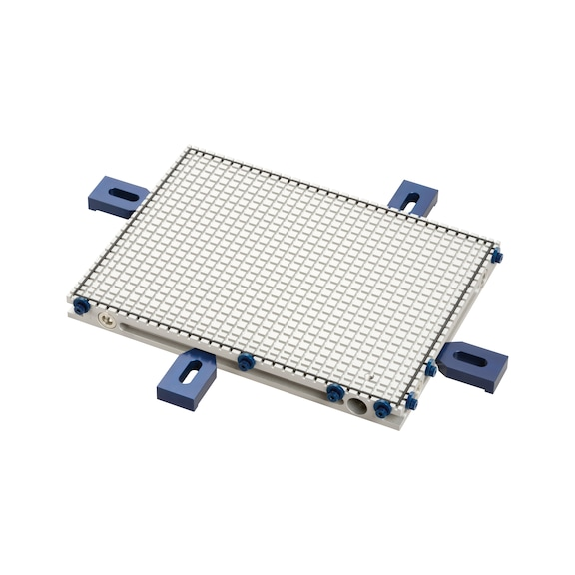

Juego placas vac reticuladas ATORN RV1 300 x 200 x 32,5, espaciado cuad 12,5 mm

Juegos de placas de vacío ranuradas Con tobera Venturi para el mecanizado en seco Anwendung: Ideal para tareas de mecanizado ligero, como fresado o perforación -por ejemplo, placas de circuito impreso o componentes electrónicos- o también grabado . Por lo tanto, también es posible sujetar firmemente piezas mucho más pequeñas que la superficie de fijación de la placa de vacío . Las piezas que no sean más grandes que un sello de correos pueden cortarse a partir de secciones de material más grandes con técnicas de taladrado . La adaptación individual a la geometría de la pieza garantiza una fijación fiable de casi todas las posibles geometrías de la pieza.; Distancia entre ranuras 5 mm; Todas las placas de vacío ranuradas pueden conectarse también a la bomba de vacío convencional núm . 24501 110 o núm . 24501 120.; El nivel de ruido es de solo 57 db (A).; Generación de vacío a través del eyector de vacío de aire comprimido: vacío máx . aprox . 5-6 bares . Vacío final de hasta el 87 % dependiendo de las condiciones de uso . Consumo de aire aprox . 90 l/min . Vorteil: Alta fiabilidad del proceso; Puede adaptarse individualmente a la geometría de la pieza; Juego de nivel de entrada de bajo coste; Alto vacío máx . a aproximadamente 5-6 bares; Tecnología Venturi que requiere poco mantenimiento Hinweis: Juego de conversión para mecanizado húmedo incluido en el alcance de suministro . También es necesaria una bomba de vacío para mecanizado húmedo.

Juegos de placas de vacío reticuladas Con tobera Venturi para el mecanizado en seco Anwendung: Para piezas de trabajo geométricas sencillas con formas rugosas sin perforaciones o grandes perforaciones, que pueden se pueden sellar con cables de sellado (el tamaño debe ser un múltiplo de la cuadrícula).; Todas las placas de vacío reticuladas pueden también conectarse a la bomba de vacío convencional núm . 24501 110 o núm . 24501 120.; Presión de funcionamiento aprox . 6 bares; Dependiendo de las condiciones de uso, vacío final de hasta un 92 %, consumo de aire aprox . 95 l/min . Vorteil: Las irregularidades y curvaturas reducidas se sellan y se compensan con los cables de sellado elásticos.; Buen sellado, incluso apropiado para superficies rugosas (p . ej., serradas); Grandes fuerzas de retención, especialmente aptas para mecanizado difícil, como fresado y rectificado Hinweis: Juego de conversión para mecanizado húmedo incluido en el alcance de suministro . También es necesaria una bomba de vacío para mecanizado húmedo.

Juegos de placas de vacío ranuradas Con tobera Venturi para el mecanizado en seco Anwendung: Ideal para tareas de mecanizado ligero, como fresado o perforación -por ejemplo, placas de circuito impreso o componentes electrónicos- o también grabado . Por lo tanto, también es posible sujetar firmemente piezas mucho más pequeñas que la superficie de fijación de la placa de vacío . Las piezas que no sean más grandes que un sello de correos pueden cortarse a partir de secciones de material más grandes con técnicas de taladrado . La adaptación individual a la geometría de la pieza garantiza una fijación fiable de casi todas las posibles geometrías de la pieza.; Distancia entre ranuras 5 mm; Todas las placas de vacío ranuradas pueden conectarse también a la bomba de vacío convencional núm . 24501 110 o núm . 24501 120.; El nivel de ruido es de solo 57 db (A).; Generación de vacío a través del eyector de vacío de aire comprimido: vacío máx . aprox . 5-6 bares . Vacío final de hasta el 87 % dependiendo de las condiciones de uso . Consumo de aire aprox . 90 l/min . Vorteil: Alta fiabilidad del proceso; Puede adaptarse individualmente a la geometría de la pieza; Juego de nivel de entrada de bajo coste; Alto vacío máx . a aproximadamente 5-6 bares; Tecnología Venturi que requiere poco mantenimiento Hinweis: Juego de conversión para mecanizado húmedo incluido en el alcance de suministro . También es necesaria una bomba de vacío para mecanizado húmedo.

Juegos de placas de vacío ranuradas Con tobera Venturi para el mecanizado en seco Anwendung: Ideal para tareas de mecanizado ligero, como fresado o perforación -por ejemplo, placas de circuito impreso o componentes electrónicos- o también grabado . Por lo tanto, también es posible sujetar firmemente piezas mucho más pequeñas que la superficie de fijación de la placa de vacío . Las piezas que no sean más grandes que un sello de correos pueden cortarse a partir de secciones de material más grandes con técnicas de taladrado . La adaptación individual a la geometría de la pieza garantiza una fijación fiable de casi todas las posibles geometrías de la pieza.; Distancia entre ranuras 5 mm; Todas las placas de vacío ranuradas pueden conectarse también a la bomba de vacío convencional núm . 24501 110 o núm . 24501 120.; El nivel de ruido es de solo 57 db (A).; Generación de vacío a través del eyector de vacío de aire comprimido: vacío máx . aprox . 5-6 bares . Vacío final de hasta el 87 % dependiendo de las condiciones de uso . Consumo de aire aprox . 90 l/min . Vorteil: Alta fiabilidad del proceso; Puede adaptarse individualmente a la geometría de la pieza; Juego de nivel de entrada de bajo coste; Alto vacío máx . a aproximadamente 5-6 bares; Tecnología Venturi que requiere poco mantenimiento Hinweis: Juego de conversión para mecanizado húmedo incluido en el alcance de suministro . También es necesaria una bomba de vacío para mecanizado húmedo.
