Integrador de señal trifásico para bobinas Rogowski

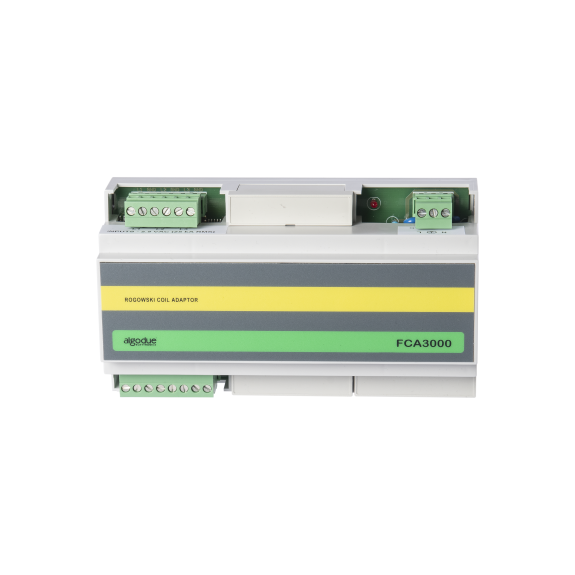

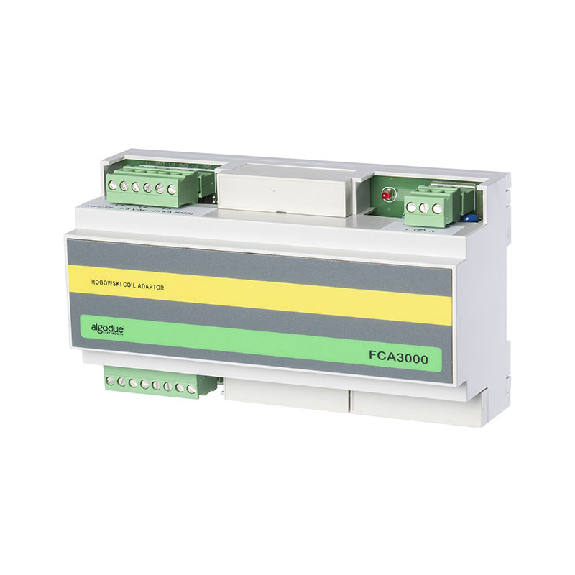

Integrador de Señal Trifásico para Bobinas Rogowski, Modelo FCA3000

Ventajas:

• Compatibilidad Universal: Adecuado para todas las bobinas Rogowski, este integrador de señal es apto para múltiples aplicaciones industriales.
• Alta Precisión: Ofrece una precisión de medición de ± 1% de lectura y ± 0,3% de escala completa con salidas en corriente continua en verdadera valor RMS (eficaz).
• Instalación Simplificada: Incluye un contenedor compacto y permite un montaje rápido en riel DIN.
• Integración de Señal: Integra y desfasa la señal 90° sin necesidad de adaptadores, resolviendo problemas de compatibilidad.

Descripción del Producto:

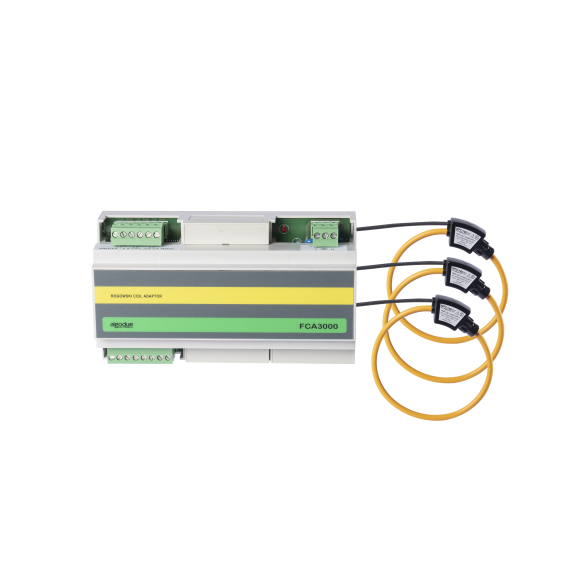

El FCA3000 es un convertidor de corriente trifásico diseñado para transformar las mediciones de las bobinas Rogowski en verdadera valor RMS. Equipado con tres entradas separadas para bobinas Rogowski, este dispositivo proporciona cuatro salidas analógicas en corriente continua (0...20 mA, 4...20 mA o 0...10 VCC), incluyendo una salida que representa la suma de los tres canales. Esto lo hace ideal para sistemas PLC, SCADA, de protección, control y equipos de medición, ofreciendo confiabilidad y precisión en cada medición.

El contenedor, hecho de material noryl UL94-V0, presenta un grado de protección IP51 en el panel frontal y IP20 en los terminales, asegurando durabilidad y resistencia en ambientes operativos con temperaturas de -10°C a +50°C.

Especificaciones Técnicas

• Alimentación: Tensión nominal 80…260 VCA (45…65 Hz), Consumo 3 VA máx.
• Entradas de Medición: Tres entradas para bobinas Rogowski con ecualización de señal, sensibilidad de 100mV/1kA@50Hz, escala completa ajustable de 300 A a 300 kA.
• Salidas Analógicas: Cuatro salidas con tipos: 0…20 mA, 4…20 mA, 0…10 VCC y tiempo de respuesta seleccionable entre 50 y 150 ms.
• Condiciones Ambientales: Temperatura de funcionamiento de -10°C a +50°C, temperatura de almacenamiento de -25°C a +60°C, humedad relativa 75% máx sin condensación.
• Normas de Conformidad: Seguridad según las directivas 73/23/CEE y 93/68/CEE, EMC directiva 89/336/CEE, normas EN61010.1, EN50081-2, EN50082-2, EN61326/A1.
