Integrador de señal trifásico para bobinas Rogowski

Título del producto: Integrador de señal trifásico FCA3000 para bobinas Rogowski

Ventajas:

• Instalación rápida gracias al montaje en riel DIN.
• Compatibilidad universal con todas las medidas y modelos de bobinas Rogowski.
• Alta precisión con ± 1% de lectura ± 0,3% en escala completa.
• Adecuado para entornos industriales como PLC, SCADA, y sistemas de protección y control.
• Solución ideal para mediciones de corriente difíciles con transductores tradicionales.

Descripción detallada del producto

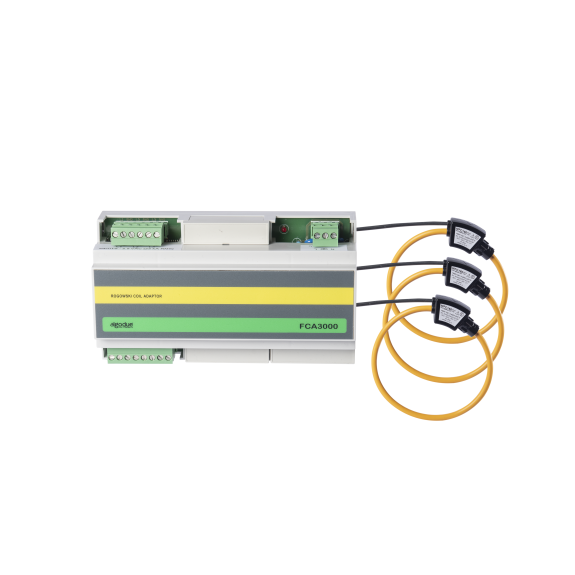

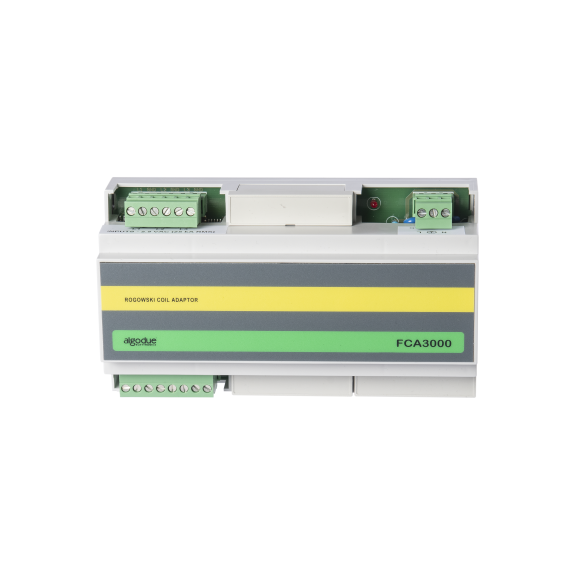

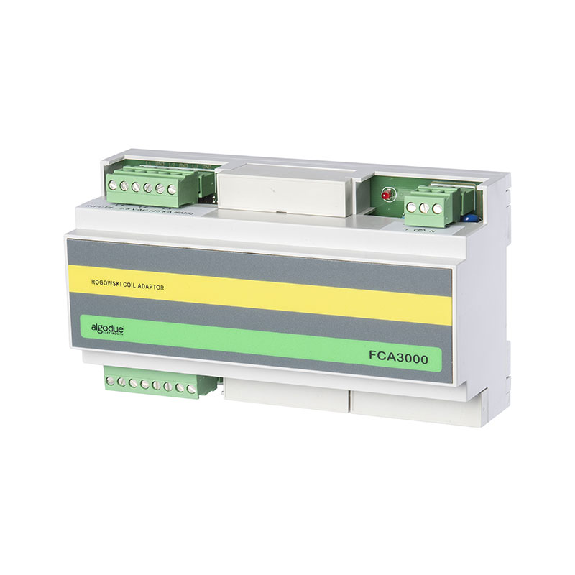

El FCA3000 es un convertidor de corriente trifásico diseñado para transformar las medidas de las bobinas Rogowski en valores RMS verdaderos. Equipado con tres entradas independientes para transductores y cuatro salidas de corriente continua, es ideal para sistemas trifásicos. Tres de estas salidas están dedicadas a los canales de transductores, mientras que la cuarta emite la suma de los tres canales de corriente. El dispositivo soporta un rango estándar de 3000 A, personalizable hasta cientos de kA.

Gracias a su capacidad para conectar directamente las bobinas Rogowski, el FCA3000 no necesita adaptadores. Integra y desfasado el señal de 90°, haciéndolo adecuado para una amplia gama de aplicaciones industriales como PLC, sistemas SCADA, dispositivos de medida, y sistemas de control.

Especificaciones Técnicas

• Alimentación: Tensión nominal 80…260 VCA (45…65 Hz), consumo máximo de 3 VA.
• Entradas de medida: 3 entradas para bobinas Rogowski, sensibilidad 100mV/1kA@50Hz, rango de 3000 A a 10000 A, valores personalizables.
• Salidas analógicas: 4 salidas (0…20 mA, 4…20 mA, 0…10 VCC) con tiempo de respuesta estándar de 150 ms, modificable de 50 a 150 ms.
• Condiciones ambientales: Temperatura de funcionamiento de -10°C a +50°C, temperatura de almacenamiento de -25°C a +60°C, humedad relativa máxima 75% sin condensación.
• Características del contenedor: Carcasa de plástico noryl UL94-V0, grado de protección IP51 (panel frontal), IP20 (bornes).
• Dimensiones y peso: 158x94x58 mm, peso aproximadamente 250 g.
• Normas de conformidad: Directivas de seguridad 73/23/CEE y 93/68/CEE, normas EN61010.1, y directivas EMC 89/336/CEE, EN50081-2, EN50082-2, EN61326/A1.
