Integrador de señal multiescala para una bobina Rogowski
No existe una fecha precisa en la que este artículo estará disponible.
Información de envío
Envío Standard
Título del Producto: Integrador de Señal Multiescalar para Bobina Rogowski
Características Importantes: Tres escalas seleccionables, ecualización de frecuencia, compensación de 90°, salida 1 o 3 VRMS, salida CC para valor RMS, carcasa compacta para carril DIN, alimentación universal 80...250 VCA
EAN: No disponible en el documento
Ventajas:
- Compatibilidad universal con bobinas Rogowski, mejorando la medición de corriente en diversas aplicaciones.
- Excelente linealidad y precisión (< ±1% de la escala completa), asegurando lecturas fiables y precisas.
- Ideal para cargas de alta potencia, corrientes impulsivas y mediciones de rizado residual, resolviendo necesidades complejas de monitoreo de corriente.
Descripción Detallada del Producto:

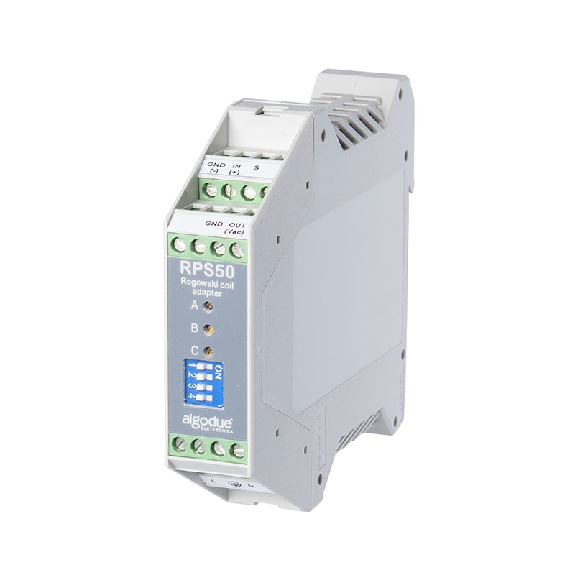

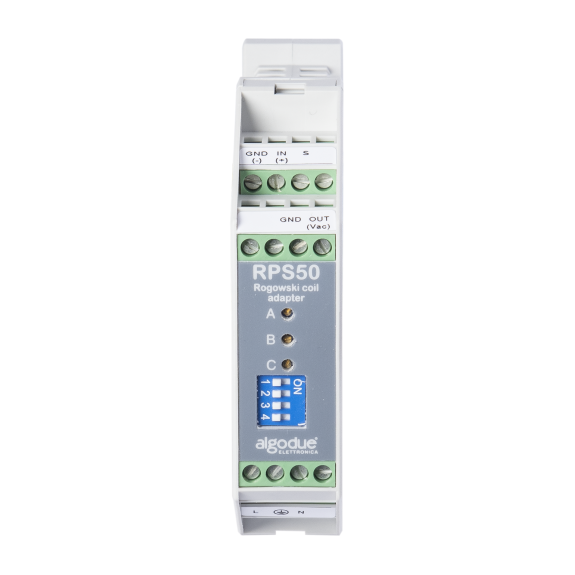

El integrador de señal RPS50 está diseñado para bobinas Rogowski y se presenta en un práctico alojamiento para carril DIN alimentado directamente desde la red. Es esencial para ecualizar la respuesta en frecuencia y compensar 90° la señal de la bobina Rogowski. El sistema incluye un circuito electrónico activo con bajo offset y buena linealidad. Disponible en tres combinaciones de escala completa (0,5 - 2,5 - 10 kA, 2,5 - 10 - 50 kA, 10 - 50 - 250 kA), se adapta fácilmente a diversas aplicaciones.
El RPS50 ofrece dos tipos de salida: estándar para el valor instantáneo con 1 o 3 VRMS, y una opción secundaria en CC para el valor RMS calculado. Esto satisface a la perfección las necesidades de análisis para cargas de alta potencia, monitoreo de corrientes impulsivas y medición de rizado en corrientes continuas.
Especificaciones Técnicas:
- Alimentación: 80…250 VCA, 50/60 Hz, Consumo: 1.5 VA máx
- Entradas/Salidas: 1 entrada para bobina Rogowski, Salida 1: 1 VRMS o 3 VRMS, Salida 2 opcional: 0…10 VCC
- Gama de funcionamiento: Hasta 100 kHz@-3dB
- Condiciones Ambientales: Temp. operativa: -10°C a +50°C, Temp. de almacenamiento: -25°C a +70°C, Humedad: 80% máx
- Normas de Conformidad: Seguridad según las directivas 73/23/EEC y 93/68/EEC, compatibilidad electromagnética según las directivas 89/366/EEC y EN61010.1
Características
- Peso (kg)
- 0.12
- Sistema de visualización
- analógico
- Tipo de protección
- IP20
- Montaje
- en riel DIN
- Tensión (V)
- 1.5
- Tipo
- monofásico
- Referencia DirectIndustry
- 0020954151
