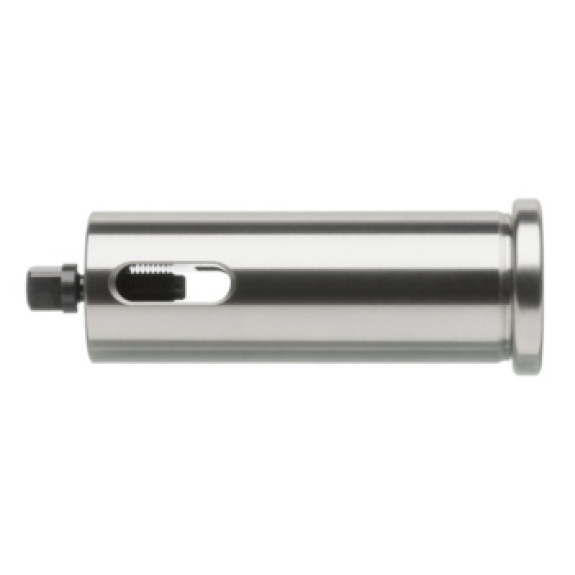

Casquillo MULTIFIX CL 550 MT 5

Portaherramientas Extremo de gancho horizontal, para paredes con orificios cuadrados 10 x 10 mm Anwendung: Soporte individual para herramientas y piezas en paredes de chapa metálica perforada con orificios cuadrados 10 x 10 mm, distancia al eje 38 mm.; Los ganchos se colocan fácilmente en el orificio necesario y se fijan mediante el tornillo rojo de plástico

Portaherramientas HC 1 Anwendung: Para brocas helicoidales, escariadores y limas de aguja de 0,5 -8 mm de diámetro

Superficies de amarre Weldon De acuerdo con la norma ISO 7388-1 Anwendung: Para herramientas de fijación con vástagos cilíndricos y superficies de fijación de conformidad con la norma DIN 1835 B.; Tolerancia del cono AT3; Resistencia HRC 57-60; Resistencia del núcleo de 1000-1200 N/mm²; Con orificio para chip de recorrido Balluff Vorteil: Evita el giro de la herramienta al mismo tiempo que mantiene una alta concentricidad Hinweis: Tirantes necesarios, n.º 23690

Pinza de roscado síncrona ISO 7388-1 SK Anwendung: Para roscar en máquinas herramienta con husillos sincrónicos . Con machos de roscar fijados rígidamente, los errores de paso causan fuerzas axiales altas que pueden compensarse mediante roscadores sincrónicos a través de una mínima compensación de longitud bajo presión y tensión.; Tornillos de fijación para asegurar contra rotación del macho de roscar fijado; portabrocas de cambio rápido de roscado para husillos sincrónicos Vorteil: Mayor vida útil de la herramienta; Sujeción segura en insertos de cambio rápido para portapinzas ER Hinweis: Accesorios necesarios: Accesorio de cambio rápido, 1 y 2 piezas, con n.º 21556316-525; mordazas de sujeción de tipo ER para roscado, con n.º 23320600-691

Portaherramientas térmico de 4,5 grados SK40 ISO 7388-1 Versión larga Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; Acero de herramientas resistente al calor y alta temperatura 1600-1800 N/mm; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; Para la reducción y la reducción inversa de herramientas de metal duro y HSS; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Alta precisión de repetición y posicionamiento; Portaherramientas térmico para altas velocidades de rotación; Diseño compacto, bajo contorno de interferencia; Muy alta transferencia de par; Muy rentable Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.

Portaherramientas térmico, compacto, 3 grados Con contorno de interferencia bajo para la creación de moldes Anwendung: Para sujetar herramientas de fresado y brocas con tolerancia del eje h6 . Adecuado para tareas pesadas de mecanizado y todas las aplicaciones que requieren alta potencia . Adecuado para la reducción en dispositivos de contacto, inductivos y aire caliente.; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff; Desbastado de refuerzo del cristal Vorteil: Diseño compacto, contorno de interferencia extremadamente bajo; Par transmisible elevado; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Pinza de roscado síncrona ISO 7388-1 SK Anwendung: Para roscar en máquinas herramienta con husillos sincrónicos . Con machos de roscar fijados rígidamente, los errores de paso causan fuerzas axiales altas que pueden compensarse mediante roscadores sincrónicos a través de una mínima compensación de longitud bajo presión y tensión.; Tornillos de fijación para asegurar contra rotación del macho de roscar fijado; portabrocas de cambio rápido de roscado para husillos sincrónicos Vorteil: Mayor vida útil de la herramienta; Sujeción segura en insertos de cambio rápido para portapinzas ER Hinweis: Accesorios necesarios: Accesorio de cambio rápido, 1 y 2 piezas, con n.º 21556316-525; mordazas de sujeción de tipo ER para roscado, con n.º 23320600-691

Portaherramientas térmico, 3 grados Diseño largo y delgado Anwendung: Para sujetar herramientas de fresado y brocas con tolerancia del eje h6 . Adecuado para la reducción en dispositivos de contacto, inductivos y aire caliente.; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff; Desbastado de refuerzo del cristal Vorteil: Diseño compacto, contorno de interferencia extremadamente bajo; Par transmisible elevado; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Portaherramientas térmico, 3 grados Diseño largo y delgado Anwendung: Para sujetar herramientas de fresado y brocas con tolerancia del eje h6 . Adecuado para la reducción en dispositivos de contacto, inductivos y aire caliente.; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff; Desbastado de refuerzo del cristal Vorteil: Diseño compacto, contorno de interferencia extremadamente bajo; Par transmisible elevado; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Portaherramientas térmico, largo, 4,5 grados ISO 7388-1 Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; agarre y liberación térmicos de herramientas HM y HSS; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Par transmisible elevado; Acero de herramientas resistente al calor y alta temperatura 1600-1800 N/mm2; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Portaherramientas expandible HYDRO de alto rendimiento Diseño corto y reforzado conforme a ISO 7388-1 Anwendung: Para fijación de alta precisión y centrada de herramientas de fresado, taladrado y escariado, especialmente con fresado y mecanizado de servicio pesado durante desbastado.; Casquillos reductores para aplicaciones flexibles; Muy alta concentricidad ( 3 µm); Presión del refrigerante de hasta 80 bares; Resistencia al calor de hasta 100°C Vorteil: Versión robusta ideal para corte de metal HPC+HSC; Propiedades de amortiguación para prolongar la duración de las herramientas y la vida útil del husillo de la máquina; El efecto de amortiguación de vibraciones reduce las microgrietas y mejora la superficie de la pieza; Permite sujetar todos los vástagos comunes (Ø tolerancia h6); Muy alta transferencia de par (Ø 20 = 650 Nm/Ø 32 = 890 Nm) Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.

Pinza de precisión ISO 7388-1 Anwendung: Para sujetar herramientas con vástagos cilíndricos sin pérdida de concentricidad ni de fuerza de fijación, hasta una tolerancia de vástago h10, para mecanizado económico de piezas individuales y en serie con resultados de mecanizado de muy alta precisión . Perfecto para corte de metal HPC y HSC.; Las fuerzas de fijación se reparten uniformemente por toda la superficie cilíndrica de la envoltura y se obtienen superficies perfectas a través de las fuerzas radiales recogidas de forma óptima; Centrado exacto al apretar la tuerca de fijación Vorteil: Resistente a fluctuaciones de temperatura y completamente apto para tratamientos en seco como el fresado duro hasta 200 °C; El refuerzo del cuerpo del portabrocas al diámetro de la tuerca de fijación genera una enorme estabilidad con los contornos de interferencia óptimos; Concentricidad del sistema extremadamente baja de 3 µm con las mordazas de sujeción de 2 µm ATORN UP 23388 150-288 . Con pinzas selladas Fahrion de 2 µm HPD, n.º de art . 23323 617-658, hasta 80 bar para IC (sin arandela de sellado); La pinza se abarca por completo en el cono del portabrocas para alcanzar una estabilidad óptima y la distribución uniforme de las fuerzas de fijación; Las fuerzas de retención se han duplicado en comparación con las pinzas convencionales Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.

Portaherramientas expandible Hydro 3°, compacto ISO-7388-1 Anwendung: Fabricado mediante un proceso innovador, combina las ventajas de un portaherramientas expandible y un portaherramientas térmico en un producto único.; La resistencia al calor extremadamente elevada (hasta 120 °C) garantiza que el portabrocas mantenga su precisión; Diseño compacto para un portaherramientas térmico, por lo que resulta adecuado para los contornos estrechos obstaculizadores; Excelente absorción; Concentricidad máx . 0,003 mm; Cambios de la herramienta estándar con el portaherramientas expandible sin que se requieran dispositivos adicionales; variable gracias al uso de casquillos reductores; Calidad de equilibrio a G2.5/25,000 rpm; Con orificio para chip de recorrido Balluff Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.

Portaherramientas hidroexpandible 3° Diseño largo y delgado Anwendung: Fabricado mediante un proceso innovador, combina las ventajas de un portaherramientas expandible y un portaherramientas térmico en un producto único.; La resistencia al calor extremadamente elevada (hasta 120 °C) garantiza que el portabrocas mantenga su precisión; Diseño compacto de portaherramientas térmico, adecuado para contornos de interferencia estrechos; Excelente absorción; concentricidad máx . 0,003 mm; Cambios de la herramienta estándar con el portaherramientas expandible sin que se requieran dispositivos adicionales; variable gracias al uso de casquillos reductores; Calidad de equilibrio a G2.5/25,000 rpm; Con orificio para chip de recorrido Balluff Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.
