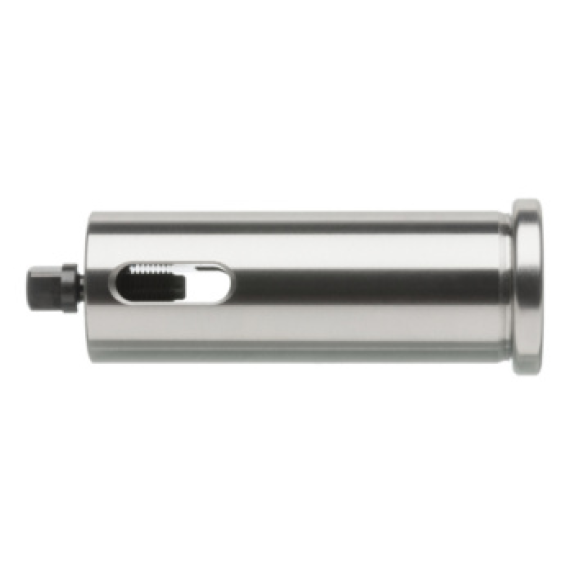

Casquillo MULTIFIX BK 230 MT 2

Mandriles cónicos Con cono Morse, para portabrocas Anwendung: Para alojamiento de portabrocas.; Para el mandril de sujeción con cono de amarre ISO, véase núm . 23272

Soporte para herramientas con portaherramientas cuadrado y función de carraca Con carraca de acero puro Anwendung: Para herramientas de montaje con vástago cuadrado.; Superficie cromada y pulida; Mango en T móvil; Función de carraca, conmutable Vorteil: Rotación a derechas/izquierdas y uso rígido

Casquillos de cambio rápido Sin acoplamiento de seguridad Vorteil: Mayor vida útil de la herramienta Hinweis: Consúltenos sobre cualquier diámetro de vástago, tamaño de rosca o marca que no se incluya en la lista . Al realizar el pedido, indique el núm . DIN o las medidas del mango (diámetro y cuadrado), además del tamaño de rosca.

Casquillos de cambio rápido Con acoplamiento de seguridad Hinweis: Los diámetros del mango o tamaños de rosca y marcas que no aparecen indicados están disponibles bajo pedido . Al realizar el pedido, indique el núm . DIN o las medidas del mango (diámetro y cuadrado), además del tamaño de rosca.

Casquillos de cambio rápido Con acoplamiento de seguridad Hinweis: Los diámetros del mango o tamaños de rosca y marcas que no aparecen indicados están disponibles bajo pedido . Al realizar el pedido, indique el núm . DIN o las medidas del mango (diámetro y cuadrado), además del tamaño de rosca.

MULTIFIX soporte intercambiable D Anwendung: para herramientas de torneado cuadrado

Portaherramientas térmico de 4,5 grados SK40 ISO 7388-1 versión corta Anwendung: Para sujetar herramientas de fresado y brocas con vástago cilíndrico, tolerancia h6 . Adecuado para la reducción en dispositivos de contacto inductivo y aire caliente.; Acero de herramientas resistente al calor y alta temperatura 1600-1800 N/mm; Dureza 52 + 2 HRC; Presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; Para la reducción y la reducción inversa de herramientas de metal duro y HSS; 4 agujeros adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Alta precisión de repetición y posicionamiento; Portaherramientas térmico para altas velocidades de rotación; Diseño compacto, bajo contorno de interferencia; Muy alta transferencia de par; Muy rentable Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.

Portaherramientas térmico HSK A-63, 4,5 grados Anwendung: Para sujetar herramientas de fresado y brocas con vástago cilíndrico, tolerancia h6 . Adecuado para la reducción en dispositivos de contacto inductivo y aire caliente.; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; Para la reducción y la reducción inversa de herramientas de metal duro y HSS; 4 orificios de precisión adicionales para equilibrado fino; orificio para chip de recorrido Balluff Vorteil: Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación; Diseño compacto con contorno de interferencia mínima; Muy alta transferencia de par; Ideal para mecanizado HSC

Portaherramientas térmico, corto, 4,5 grados, ISO 7388-1 Con orificios de refrigerante sellables (=KKB) Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; Para la contracción y la contracción inversa de herramientas de metal duro y HSS; Dureza 52 + 2 HRC; Presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; 4 agujeros adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Par transmisible elevado; Acero de herramientas resistente al calor y alta temperatura 1600-1800 N/mm²; Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación

Pinza de precisión ISO 7388-1 Anwendung: Para sujetar herramientas con vástagos cilíndricos sin pérdida de concentricidad ni de fuerza de fijación, hasta una tolerancia de vástago h10, para mecanizado económico de piezas individuales y en serie con resultados de mecanizado de muy alta precisión . Perfecto para corte de metal HPC y HSC.; Las fuerzas de fijación se reparten uniformemente por toda la superficie cilíndrica de la envoltura y se obtienen superficies perfectas a través de las fuerzas radiales recogidas de forma óptima; Centrado exacto al apretar la tuerca de fijación Vorteil: Resistente a fluctuaciones de temperatura y completamente apto para tratamientos en seco como el fresado duro hasta 200 °C; El refuerzo del cuerpo del portabrocas al diámetro de la tuerca de fijación genera una enorme estabilidad con los contornos de interferencia óptimos; Concentricidad del sistema extremadamente baja de 3 µm con las mordazas de sujeción de 2 µm ATORN UP 23388 150-288 . Con pinzas selladas Fahrion de 2 µm HPD, n.º de art . 23323 617-658, hasta 80 bar para IC (sin arandela de sellado); La pinza se abarca por completo en el cono del portabrocas para alcanzar una estabilidad óptima y la distribución uniforme de las fuerzas de fijación; Las fuerzas de retención se han duplicado en comparación con las pinzas convencionales Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.

Portaherramientas térmico HSK A-63, 4,5 grados Versión larga Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos con tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; Para la reducción y la reducción inversa de herramientas de metal duro y HSS; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Alta precisión de repetición y posicionamiento; Ideal para altas velocidades de rotación; Diseño compacto con contorno de interferencia mínima; Muy alta transferencia de par; Ideal para el mecanizado HSC

Portaherramientas térmico de 4,5 grados SK40 ISO 7388-1 Versión larga Anwendung: Para sujetar cortadores y brocas con vástagos cilíndricos de tolerancia h6 . Adecuado para la contracción en dispositivos de contacto inductivo y aire caliente.; Acero de herramientas resistente al calor y alta temperatura 1600-1800 N/mm; dureza 52 + 2 HRC; presión máxima del refrigerante 80 bares; Recorrido de ajuste de 10 mm, se puede ajustar en ambos lados; Para la reducción y la reducción inversa de herramientas de metal duro y HSS; 4 orificios de precisión adicionales para equilibrado fino; Orificio para chip de recorrido Balluff Vorteil: Alta precisión de repetición y posicionamiento; Portaherramientas térmico para altas velocidades de rotación; Diseño compacto, bajo contorno de interferencia; Muy alta transferencia de par; Muy rentable Hinweis: La norma anterior DIN 69871-1 se ha sustituido por ISO 7388-1.

Pinza de roscado síncrona ISO 7388-1 SK Anwendung: Para roscar en máquinas herramienta con husillos sincrónicos . Con machos de roscar fijados rígidamente, los errores de paso causan fuerzas axiales altas que pueden compensarse mediante roscadores sincrónicos a través de una mínima compensación de longitud bajo presión y tensión.; Tornillos de fijación para asegurar contra rotación del macho de roscar fijado; portabrocas de cambio rápido de roscado para husillos sincrónicos Vorteil: Mayor vida útil de la herramienta; Sujeción segura en insertos de cambio rápido para portapinzas ER Hinweis: Accesorios necesarios: Accesorio de cambio rápido, 1 y 2 piezas, con n.º 21556316-525; mordazas de sujeción de tipo ER para roscado, con n.º 23320600-691

Portaherramientas expandible Hydro 3°, compacto HSK 40 Anwendung: Fabricado mediante un proceso innovador, combina las ventajas de un portaherramientas expandible y un portaherramientas térmico en un producto único.; La resistencia al calor extremadamente elevada (hasta 120 °C) garantiza que el portabrocas mantenga su precisión; Diseño compacto de portaherramientas térmico, adecuado para contornos de interferencia estrechos; Excelente absorción; Cambios de la herramienta estándar con el portaherramientas expandible sin que se requieran dispositivos adicionales; Diversas aplicaciones al utilizarse con casquillos reductores; Con orificio para chip de recorrido Balluff
