Schnellspanner

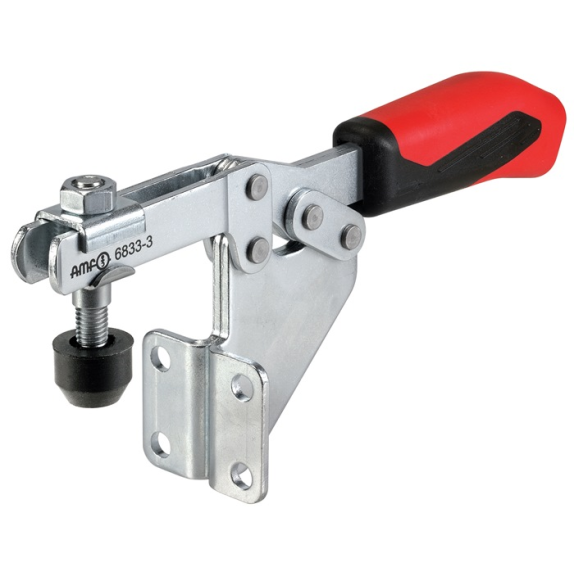

Waagrechtspanner Nr.6833 Gr.2 Winkelfuß

Waagrechtspanner Nr.6833 Gr.2 Winkelfuß

19,58 €^{inkl. MwSt.}

Menge

Sichere Zahlung

oder per Banküberweisung

Lieferinformationen

39 Artikel auf Lager

Versandkosten ab:4,99 €^{inkl. MwSt.}

Lieferung zwischen dem 3.01. und 5.01.

Verkauft und versandt von

Blumenbecker

Marke: AMF

Waagrechtspanner Nr.6833 Gr.2 Winkelfuß AMF mit WinkelfußWeitere technische Eigenschaften:· A: 6,2mm· C: 20mm· D: 5,6mm· a: 90°· Andrückschraube: M6 x 35· L1: 162mm· H1: 94mm· F1: 1kN· H2: 68mm· Gesamthöhe: 94mm· Bauart: Winkelfuß· I: 13,2mm· F2: 1,2kN· F: 10,5mm· B: 52mm· P: 32mm· K: 6mm· E: 32mm· M: 25,5mm· H: 73mm· N: 37mm· Gesamtlänge: 162mm

Beschreibung lesen

Eigenschaften

DirectIndustry-Referenz: 0016643326

EAN: 4020772093327

Beschreibung

Das könnte Sie auch interessieren

Waagrechtspanner Nr.6832 Gr.0 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· C: 11,5-15,5mm· D: 4,6mm· Andrückschraube: M4 x 25· HW min.: 4,7mm· L1: 79mm· F1: 0,25kN· Gesamthöhe: 33mm· L: -mm· O: 3mm· a*: 90°· Bauart: senkrechter Fuß· F: 5mm· P: 25,5mm· K: 6,3mm· A: 4mm· HW max.: 10,7mm· H1: 33mm· H2: 34mm· M1: -mm· I: 7,5mm· F2: 0,4kN· B: 28mm· E: 9mm· M: 20mm· H: 24,5mm· N: 12mm· Gesamtlänge: 79mm· D1: -mm

AMF

Waagrechtspanner Nr.6832 Gr.0 senkrechter Fuß

11,21 € ^{inkl. MwSt.}

Senkrechtspanner Nr.6800 Gr.0 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 8,5-13,5mm· D: 4,5mm· a: 95°· L2: 50mm· HW min.: -1,5mm· L1: 49mm· F1: 0,5kN· L: -mm· a*: -· F: 5,5mm· P: 22mm· K: 5,5mm· A: 4mm· HW max.: 3,5mm· H1: 81mm· M1: -· Bohrungs-Ø: 4,5 mm· I: 8mm· F2: 0,7kN· B: 31mm· E: 14mm· M: 23mm· H: 18mm· N: 32mm· Spannweite: 14 mm

AMF

Senkrechtspanner Nr.6800 Gr.0 waagrechter Fuß

12,39 € ^{inkl. MwSt.}

Waagrechtspanner Nr.6832 Gr.3 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· C: 25,7mm· D: 6,5mm· Andrückschraube: M8 x 45· HW min.: 14,5mm· L1: 206mm· F1: 1,8kN· Gesamthöhe: 64mm· L: 13mm· O: 6mm· a*: 90°· Bauart: senkrechter Fuß· F: 14mm· P: 50mm· K: 7mm· A: 8mm· HW max.: 26mm· H1: 65mm· H2: 86mm· M1: 42mm· I: 15mm· F2: 2,5kN· B: 73mm· E: 38,5mm· M: 37,5-42,5mm· H: 49mm· N: 27mm· Gesamtlänge: 206mm· D1: 5,1mm

AMF

Waagrechtspanner Nr.6832 Gr.3 senkrechter Fuß

22,61 € ^{inkl. MwSt.}

Schubstangenspanner Nr.6840 Gr.1 AMF ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und MutterWeitere technische Eigenschaften:· A: 8mm· L2: 16mm· M2: M12x1,5mm· HW min.: 12mm· L1: 91mm· HW max.: 20mm· H1: 45,5mm· F1: 1kN· B max.: 37,5mm· F2: 1kN· B min.: 17,5mm· L3: 74mm· E: 20mm· N: 18mm

AMF

Schubstangenspanner Nr.6840 Gr.1

24,19 € ^{inkl. MwSt.}

Schubstangenspanner Nr.6841 Gr.2 kl.Winkelfuß AMF mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 10mm· D: 5,6mm· M max.: 36mm· M min.: 31,8mm· L2: 19mm· M2: M16x1,5mm· L1: 114mm· H1: 85,5mm· F1: 2kN· Gesamthöhe: 95mm· B max.: 58,5mm· Bohrungs-Ø: 5,6 mm· F2: 2kN· B min.: 32,5mm· P: 34mm· K: 12,5mm· E: 20mm· H: 20mm· N: 50mm· Gesamtlänge: 114mm

AMF

Schubstangenspanner Nr.6841 Gr.2 kl.Winkelfuß

26,76 € ^{inkl. MwSt.}

Schubstangenspanner Nr.6840 Gr.3 AMF ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und MutterWeitere technische Eigenschaften:· A: 12mm· L2: 22mm· M2: M20x1,5mm· HW min.: 22mm· L1: 140mm· HW max.: 35mm· H1: 82,5mm· F1: 2,5kN· B max.: 56mm· F2: 2,5kN· B min.: 24mm· L3: 127mm· E: 30mm· N: 27mm

AMF

Schubstangenspanner Nr.6840 Gr.3

28,12 € ^{inkl. MwSt.}

Senkrechtspanner Nr.6800 Gr.4 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 32mm· D: 8,6mm· a: 105°· L2: 130mm· HW min.: -6mm· L1: 141mm· F1: 1,7kN· L: -mm· a*: 60°· F: 16mm· P: 53mm· K: 13mm· A: 10mm· HW max.: 22,5mm· H1: 221mm· M1: -· Bohrungs-Ø: 8,6 mm· I: 20mm· F2: 3kN· B: 101mm· E: 54mm· M: 43,5-46,5mm· H: 42,5mm· N: 64mm· Spannweite: 54 mm

AMF

Senkrechtspanner Nr.6800 Gr.4 waagrechter Fuß

29,31 € ^{inkl. MwSt.}

Waagrechtspanner Nr.6830 Gr.5 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· A: 10mm· C: 41,5mm· D: 8,5mm· Andrückschraube: M8 x 65· HW min.: +1,7mm· L1: 321mm· HW max.: 25mm· H1: 73mm· F1: 3kN· H2: 128mm· Gesamthöhe: 73mm· a*: 90°· Bauart: waagrechter Fuß· I: 25mm· F2: 5kN· F: 16mm· B: 123mm· P: 77mm· K: 12,5mm· E: 78mm· M: 41,5mm· H: 46mm· N: 58mm· Gesamtlänge: 321mm

AMF

Waagrechtspanner Nr.6830 Gr.5 waagrechter Fuß

46,41 € ^{inkl. MwSt.}

Senkrechtspanner Nr.6800 Gr.5 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 45mm· D: 8,5mm· a: 115°· L2: 185mm· HW min.: -3mm· L1: 195mm· F1: 3kN· L: 26,5-31,5mm· a*: 60°· F: 34mm· P: 65mm· K: 9,5mm· A: 14mm· HW max.: 27,5mm· H1: 281mm· M1: 45mm· Bohrungs-Ø: 8,5 mm· I: 25mm· F2: 5kN· B: 140mm· E: 73mm· M: 45-50mm· H: 55,8mm· N: 70mm· Spannweite: 73 mm

AMF

Senkrechtspanner Nr.6800 Gr.5 waagrechter Fuß

47,03 € ^{inkl. MwSt.}

Waagrechtspanner Nr.6832 Gr.5 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· C: 41,5mm· D: 8,5mm· Andrückschraube: M8 x 65· HW min.: 21,5mm· L1: 321mm· F1: 3kN· Gesamthöhe: 92mm· L: -mm· O: 10mm· a*: 90°· Bauart: senkrechter Fuß· F: 16mm· P: 77mm· K: 12,5mm· A: 10mm· HW max.: 45mm· H1: 92,5mm· H2: 128mm· M1: -mm· I: 25mm· F2: 5kN· B: 123mm· E: 78mm· M: 57mm· H: 65mm· N: 36mm· Gesamtlänge: 321mm· D1: -mm

AMF

Waagrechtspanner Nr.6832 Gr.5 senkrechter Fuß

48,97 € ^{inkl. MwSt.}

Schubstangenspanner Nr.6841 Gr.5-M27 kl.Winkelfuß AMF mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 16mm· D: 8,5mm· M max.: 46mm· M min.: 29mm· L2: 25mm· M2: M27x2mm· L1: 171,5mm· H1: 129.5mm· F1: 4,5kN· Gesamthöhe: 126mm· B max.: 81,5mm· Bohrungs-Ø: 8,5 mm· F2: 4,5kN· B min.: 41,5mm· P: 35mm· K: 15,5mm· E: 50mm· H: 30mm· N: 65mm· Gesamtlänge: 171,5mm

AMF

Schubstangenspanner Nr.6841 Gr.5-M27 kl.Winkelfuß

53,68 € ^{inkl. MwSt.}

Schubstangenspanner Nr.6842 Gr.5 schwer,Druck-/Zugspanner AMF schwer · Druck- und Zugspanner · mit langer Schubstangenführung · Grundkörper aus Temperguss, lackiert · Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert · Niete aus nicht rostendem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen · Lagerstellen gefettet · Handgriff aus rotem, ölbeständigem Kunststoff · bei Größe 3 und 5: ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · komplett mit vergüteter, verzinkter AndrückschraubeWeitere technische Eigenschaften:· A: 16mm· C: 41mm· D: 8,5mm· M max.: 50mm· M min.: 41mm· L1: 174mm· H1: 137,5mm· F1: 10kN· Gesamthöhe: 134mm· B max.: 98mm· Bohrungs-Ø: 8,5 mm· F2: 10kN· B min.: 58mm· P: 121mm· Eigenschaft: schwer, Druck-/Zugspanner· K: 45mm· E: 50mm· H: 38mm· N: 71mm· Gesamtlänge: 172mm

AMF

Schubstangenspanner Nr.6842 Gr.5 schwer,Druck-/Zugspanner

58,41 € ^{inkl. MwSt.}

Waagrechtspanner Nr.6833 Gr.4 Winkelfuß AMF mit WinkelfußWeitere technische Eigenschaften:· A: 10mm· C: 32mm· D: 8,5mm· a: 90°· Andrückschraube: M8 x 65· L1: 282mm· H1: 133mm· F1: 2kN· H2: 120mm· Gesamthöhe: 133mm· Bauart: Winkelfuß· I: 20mm· F2: 3kN· F: 15mm· B: 93mm· P: 82mm· K: 40mm· E: 63mm· M: 32mm· H: 102mm· N: 52mm· Gesamtlänge: 282mm

AMF

Waagrechtspanner Nr.6833 Gr.4 Winkelfuß

65,75 € ^{inkl. MwSt.}

Kombispanner Nr.6860 Gr.3 AMF mit waagrechtem Fuß · verzinkt und passiviert · Niet aus rostfreiem Stahl · Lagerbuchsen einsatzgehärtet · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher KomponenteWeitere technische Eigenschaften:· A: 29mm· C: 50mm· D: 8,5mm· HW2 max.: 30mm· G: 34mm· H1: 110mm· F1: 3kN· H2: 106mm· L: 270mm· Material: verzinkt· I: 20mm· F2: 3kN· F: 14mm· B: 74mm· P: 90mm· HW1 min.: 40mm· K: 20mm· HW2 min.: 20mm· E: 37mm· M: 60-80mm· HW1 max.: 50mm· H: 55,5mm· N: 96mm

AMF

Kombispanner Nr.6860 Gr.3

74,14 € ^{inkl. MwSt.}
