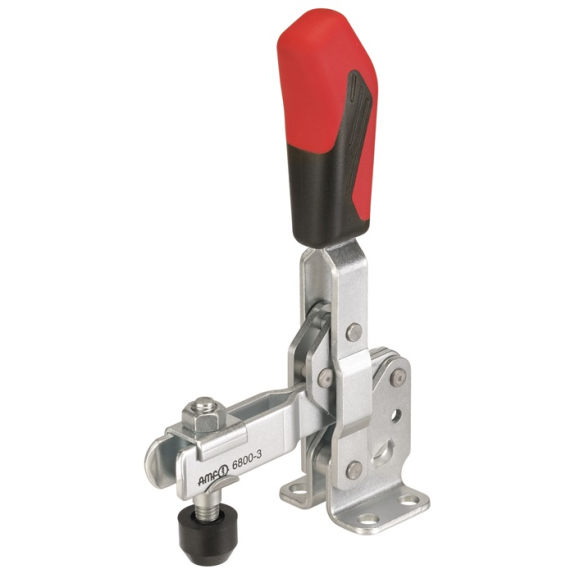

Senkrechtspanner Nr.6800 Gr.0 waagrechter Fuß

Waagrechtspanner Nr.6832 Gr.0 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· C: 11,5-15,5mm· D: 4,6mm· Andrückschraube: M4 x 25· HW min.: 4,7mm· L1: 79mm· F1: 0,25kN· Gesamthöhe: 33mm· L: -mm· O: 3mm· a*: 90°· Bauart: senkrechter Fuß· F: 5mm· P: 25,5mm· K: 6,3mm· A: 4mm· HW max.: 10,7mm· H1: 33mm· H2: 34mm· M1: -mm· I: 7,5mm· F2: 0,4kN· B: 28mm· E: 9mm· M: 20mm· H: 24,5mm· N: 12mm· Gesamtlänge: 79mm· D1: -mm

Waagrechtspanner Nr.6833 Gr.2 Winkelfuß AMF mit WinkelfußWeitere technische Eigenschaften:· A: 6,2mm· C: 20mm· D: 5,6mm· a: 90°· Andrückschraube: M6 x 35· L1: 162mm· H1: 94mm· F1: 1kN· H2: 68mm· Gesamthöhe: 94mm· Bauart: Winkelfuß· I: 13,2mm· F2: 1,2kN· F: 10,5mm· B: 52mm· P: 32mm· K: 6mm· E: 32mm· M: 25,5mm· H: 73mm· N: 37mm· Gesamtlänge: 162mm

Waagrechtspanner Nr.6832 Gr.3 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· C: 25,7mm· D: 6,5mm· Andrückschraube: M8 x 45· HW min.: 14,5mm· L1: 206mm· F1: 1,8kN· Gesamthöhe: 64mm· L: 13mm· O: 6mm· a*: 90°· Bauart: senkrechter Fuß· F: 14mm· P: 50mm· K: 7mm· A: 8mm· HW max.: 26mm· H1: 65mm· H2: 86mm· M1: 42mm· I: 15mm· F2: 2,5kN· B: 73mm· E: 38,5mm· M: 37,5-42,5mm· H: 49mm· N: 27mm· Gesamtlänge: 206mm· D1: 5,1mm

Schubstangenspanner Nr.6840 Gr.2 AMF ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und MutterWeitere technische Eigenschaften:· A: 10mm· L2: 19mm· M2: M16x1,5mm· HW min.: 17mm· L1: 114mm· HW max.: 25mm· H1: 66mm· F1: 2kN· B max.: 46mm· F2: 2kN· B min.: 20mm· L3: 105mm· E: 20mm· N: 22mm

Schubstangenspanner Nr.6841 Gr.0 kl.Winkelfuß AMF mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werdenWeitere technische Eigenschaften:· A: 6,5mm· D: 4,5mm· M max.: 16mm· L2: 10mm· M2: M10x1mm· L1: 66,5mm· H1: 49,3mm· F1: 0,8kN· Gesamthöhe: 47mm· B max.: 33mm· Bohrungs-Ø: 4,5 mm· F2: 0,8kN· B min.: 17mm· P: 16mm· K: 6,5mm· E: 13mm· H: 12mm· N: 25mm· Gesamtlänge: 66mm

Schubstangenspanner Nr.6840 Gr.3 AMF ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und MutterWeitere technische Eigenschaften:· A: 12mm· L2: 22mm· M2: M20x1,5mm· HW min.: 22mm· L1: 140mm· HW max.: 35mm· H1: 82,5mm· F1: 2,5kN· B max.: 56mm· F2: 2,5kN· B min.: 24mm· L3: 127mm· E: 30mm· N: 27mm

Senkrechtspanner Nr.6800 Gr.4 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 32mm· D: 8,6mm· a: 105°· L2: 130mm· HW min.: -6mm· L1: 141mm· F1: 1,7kN· L: -mm· a*: 60°· F: 16mm· P: 53mm· K: 13mm· A: 10mm· HW max.: 22,5mm· H1: 221mm· M1: -· Bohrungs-Ø: 8,6 mm· I: 20mm· F2: 3kN· B: 101mm· E: 54mm· M: 43,5-46,5mm· H: 42,5mm· N: 64mm· Spannweite: 54 mm

Waagrechtspanner Nr.6830 Gr.5 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· A: 10mm· C: 41,5mm· D: 8,5mm· Andrückschraube: M8 x 65· HW min.: +1,7mm· L1: 321mm· HW max.: 25mm· H1: 73mm· F1: 3kN· H2: 128mm· Gesamthöhe: 73mm· a*: 90°· Bauart: waagrechter Fuß· I: 25mm· F2: 5kN· F: 16mm· B: 123mm· P: 77mm· K: 12,5mm· E: 78mm· M: 41,5mm· H: 46mm· N: 58mm· Gesamtlänge: 321mm

Senkrechtspanner Nr.6800 Gr.5 waagrechter Fuß AMF mit waagrechtem FußWeitere technische Eigenschaften:· C: 45mm· D: 8,5mm· a: 115°· L2: 185mm· HW min.: -3mm· L1: 195mm· F1: 3kN· L: 26,5-31,5mm· a*: 60°· F: 34mm· P: 65mm· K: 9,5mm· A: 14mm· HW max.: 27,5mm· H1: 281mm· M1: 45mm· Bohrungs-Ø: 8,5 mm· I: 25mm· F2: 5kN· B: 140mm· E: 73mm· M: 45-50mm· H: 55,8mm· N: 70mm· Spannweite: 73 mm

Waagrechtspanner Nr.6832 Gr.5 senkrechter Fuß AMF mit senkrechtem FußWeitere technische Eigenschaften:· C: 41,5mm· D: 8,5mm· Andrückschraube: M8 x 65· HW min.: 21,5mm· L1: 321mm· F1: 3kN· Gesamthöhe: 92mm· L: -mm· O: 10mm· a*: 90°· Bauart: senkrechter Fuß· F: 16mm· P: 77mm· K: 12,5mm· A: 10mm· HW max.: 45mm· H1: 92,5mm· H2: 128mm· M1: -mm· I: 25mm· F2: 5kN· B: 123mm· E: 78mm· M: 57mm· H: 65mm· N: 36mm· Gesamtlänge: 321mm· D1: -mm

Waagrechtspanner Nr.6833 Gr.4 Winkelfuß AMF mit WinkelfußWeitere technische Eigenschaften:· A: 10mm· C: 32mm· D: 8,5mm· a: 90°· Andrückschraube: M8 x 65· L1: 282mm· H1: 133mm· F1: 2kN· H2: 120mm· Gesamthöhe: 133mm· Bauart: Winkelfuß· I: 20mm· F2: 3kN· F: 15mm· B: 93mm· P: 82mm· K: 40mm· E: 63mm· M: 32mm· H: 102mm· N: 52mm· Gesamtlänge: 282mm

Kombispanner Nr.6860 Gr.3 AMF mit waagrechtem Fuß · verzinkt und passiviert · Niet aus rostfreiem Stahl · Lagerbuchsen einsatzgehärtet · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher KomponenteWeitere technische Eigenschaften:· A: 29mm· C: 50mm· D: 8,5mm· HW2 max.: 30mm· G: 34mm· H1: 110mm· F1: 3kN· H2: 106mm· L: 270mm· Material: verzinkt· I: 20mm· F2: 3kN· F: 14mm· B: 74mm· P: 90mm· HW1 min.: 40mm· K: 20mm· HW2 min.: 20mm· E: 37mm· M: 60-80mm· HW1 max.: 50mm· H: 55,5mm· N: 96mm

Maschinentischspanner Spann-H.200mm A.120mm Schienenquerschnitt 22x10,5mm BESSEY Gleitbügel und Schiene aus glanzverzinktem Vergütungsstahl · Spannhebel kunststoffbeschichtet · der Spanner wird mit Hilfe eines T-Nutensteines und einer Innensechskantschraube auf dem Maschinentisch befestigt (nicht im Lieferumfang enthalten)

Maschinentischspanner Spann-H.200mm A.120mm Schienenquerschnitt 28x11mm BESSEY Gleitbügel und Schiene aus glanzverzinktem Vergütungsstahl · Spannhebel kunststoffbeschichtet · der Spanner wird mit Hilfe eines T-Nutensteines und einer Innensechskantschraube auf dem Maschinentisch befestigt (nicht im Lieferumfang enthalten)
