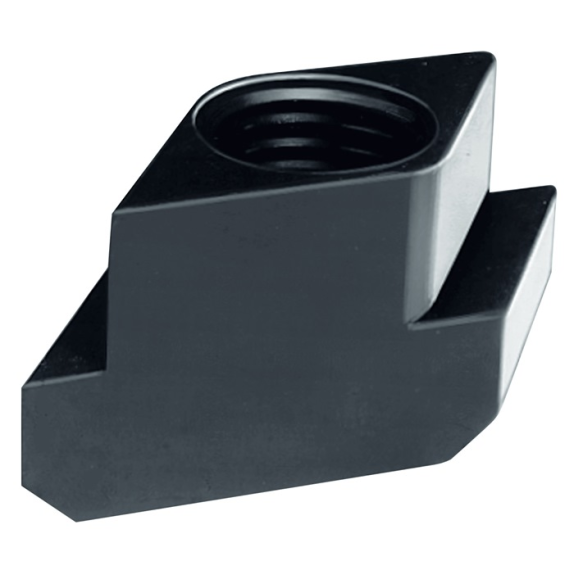

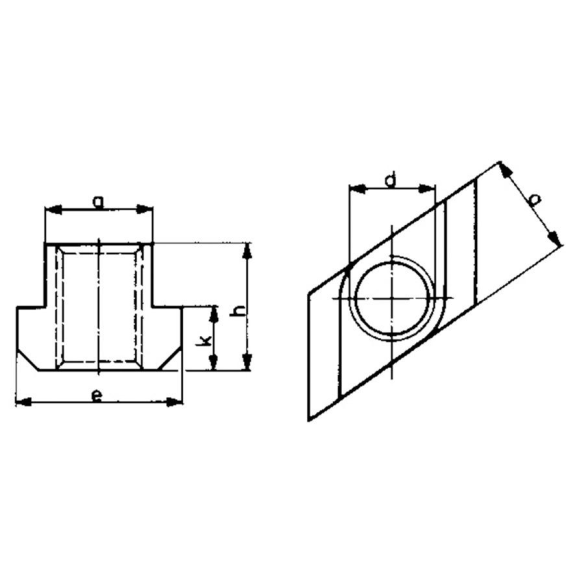

T-Nutenstein Nr.510 T-Nut 28mm M24 rhombisch

T-Nutenstein Nr.508R T-Nut 16mm Rohling AMF Rohling · Vergütungsstahl 0,35 - 0,45 % C · Wärmebehandlung zur Erzielung der Festigkeitsklasse 10 entsprechend 22-32 HRC · Härten: 880 °C - 45 Minuten, abschrecken in Öl von 75 °C · Anlassen: 550 °C - 2 Stunden · mit diesen Rohlingen können "Muttern für T-Nuten" mit abnormalem Gewinde wirtschaftlich hergestellt werdenWeitere technische Eigenschaften:· A: 15,7mm· K: 9mm· E: 25mm· H: 18mm

T-Nutenstein DIN 508 T-Nut 14mm M12 AMF vergütet · Festigkeitsklasse 10 · volle Belastbarkeit der Mutter für T-Nute kann nur erreicht werden, wenn die Verschraubung über die gesamte Gewindelänge vorgenommen wirdWeitere technische Eigenschaften:· A: 13,7mm· D: M12· K: 8mm· E: 22mm· H: 16mm

T-Nutenstein DIN 508 T-Nut 18mm M16 AMF vergütet · Festigkeitsklasse 10 · volle Belastbarkeit der Mutter für T-Nute kann nur erreicht werden, wenn die Verschraubung über die gesamte Gewindelänge vorgenommen wirdWeitere technische Eigenschaften:· A: 17,7mm· D: M16· K: 10mm· E: 28mm· H: 20mm

T-Nutenstein Nr.508L T-Nut 10mm M8 lang AMF lang · vergütet · Festigkeitsklasse 10 · schont die Tischnuten an PräzisionsmaschinenWeitere technische Eigenschaften:· A: 9,7mm· D: M8· L: 30mm· K: 6mm· E: 15mm· H: 12mm

T-Nutenstein Nr.508L T-Nut 8mm M6 lang AMF lang · vergütet · Festigkeitsklasse 10 · schont die Tischnuten an PräzisionsmaschinenWeitere technische Eigenschaften:· A: 7,7mm· D: M6· L: 26mm· K: 6mm· E: 13mm· H: 10mm

T-Nutenstein Nr.508L T-Nut 14mm M12 lang AMF lang · vergütet · Festigkeitsklasse 10 · schont die Tischnuten an PräzisionsmaschinenWeitere technische Eigenschaften:· A: 13,7mm· D: M12· L: 44mm· K: 8mm· E: 22mm· H: 16mm

T-Nutenstein Nr.508R T-Nut 24mm Rohling AMF Rohling · Vergütungsstahl 0,35 - 0,45 % C · Wärmebehandlung zur Erzielung der Festigkeitsklasse 10 entsprechend 22-32 HRC · Härten: 880 °C - 45 Minuten, abschrecken in Öl von 75 °C · Anlassen: 550 °C - 2 Stunden · mit diesen Rohlingen können "Muttern für T-Nuten" mit abnormalem Gewinde wirtschaftlich hergestellt werdenWeitere technische Eigenschaften:· A: 23,7mm· K: 16mm· E: 40mm· H: 32mm

T-Nutenstein Nr.510 T-Nut 16mm M14 rhombisch AMF rhombisch · vergütet · durch die verringerte Auflagefläche in der T-Nute ist die Belastbarkeit geringer als bei den vergleichbaren Größen DIN 508 · Besondere Produktvorteile:Rhombus-Nutensteine können von oben in die T-Nut eingesetzt werden . Besonders zweckmäßig bei langen T-Nuten, oder wenn die Belegung des Maschinentisches das seitliche Einführen von Spannschrauben oder Nutensteinen nicht erlaubtWeitere technische Eigenschaften:· A: 15,7mm· D: M14· K: 9mm· E: 25mm· H: 18mm

Nutenstein Nr.6322B Nennmaß der Nut 20mm fl.z.Festmontage AMF flach, zur Festmontage · C15 einsatzgehärtet und geschliffen · Anwendung:Flache Nutensteine Nr . 6322B erweisen sich vor allem dann als zweckmäßig und kostengünstig, wenn eine Vorrichtung stets auf derselben Maschine benutzt wird.Weitere technische Eigenschaften:· Einsatzempfehlung: zur Festmontage· L: 22mm· B: 20mm· H: 10mm· Bauform: flach

T-Nutenstein Nr.510 T-Nut 20mm M16 rhombisch AMF rhombisch · vergütet · durch die verringerte Auflagefläche in der T-Nute ist die Belastbarkeit geringer als bei den vergleichbaren Größen DIN 508 · Besondere Produktvorteile:Rhombus-Nutensteine können von oben in die T-Nut eingesetzt werden . Besonders zweckmäßig bei langen T-Nuten, oder wenn die Belegung des Maschinentisches das seitliche Einführen von Spannschrauben oder Nutensteinen nicht erlaubtWeitere technische Eigenschaften:· A: 19,7mm· D: M16· K: 12mm· E: 32mm· H: 24mm

T-Nutenstein Nr.510 T-Nut 28mm M20 rhombisch AMF rhombisch · vergütet · durch die verringerte Auflagefläche in der T-Nute ist die Belastbarkeit geringer als bei den vergleichbaren Größen DIN 508 · Besondere Produktvorteile:Rhombus-Nutensteine können von oben in die T-Nut eingesetzt werden . Besonders zweckmäßig bei langen T-Nuten, oder wenn die Belegung des Maschinentisches das seitliche Einführen von Spannschrauben oder Nutensteinen nicht erlaubtWeitere technische Eigenschaften:· A: 27,7mm· D: M20· K: 18mm· E: 44mm· H: 36mm

Nutenstein Nr.6322A Nennmaß der Nut 10/20mm z.Festmontage AMF zur Festmontage · C15 einsatzgehärtet · Anwendung:Feste Nutensteine Nr . 6322A werden paarweise in die genormte, 20 mm breite Richtnute von Schraubstöcken oder Vorrichtungen eingeschraubt . Durch Wechseln der Nutensteine kann auf Maschinen mit verschiedenen Nutenbreiten gearbeitet werden.Weitere technische Eigenschaften:· Nennmaß der Nute bei Maschine: 10mm· Nennmaß der Nute bei Vorrichtung: 20mm· Einsatzempfehlung: zur Festmontage· L: 22mm· H: 10mm

Nutenstein NTS Nennmaß der Nut 14/20mm z.Festmontage Sz.RÖHM zur Festmontage · gehärtet und geschliffenWeitere technische Eigenschaften:· Einsatzempfehlung: zur Festmontage

Nutenstein NTS Nennmaß der Nut 18/20mm z.Festmontage Sz.RÖHM zur Festmontage · gehärtet und geschliffenWeitere technische Eigenschaften:· Einsatzempfehlung: zur Festmontage
