Nutenstein NTS Nennmaß der Nut 18/20mm z.Festmontage Sz.

T-Nutenstein Nr.508R T-Nut 12mm Rohling AMF Rohling · Vergütungsstahl 0,35 - 0,45 % C · Wärmebehandlung zur Erzielung der Festigkeitsklasse 10 entsprechend 22-32 HRC · Härten: 880 °C - 45 Minuten, abschrecken in Öl von 75 °C · Anlassen: 550 °C - 2 Stunden · mit diesen Rohlingen können "Muttern für T-Nuten" mit abnormalem Gewinde wirtschaftlich hergestellt werdenWeitere technische Eigenschaften:· A: 11,7mm· K: 7mm· E: 18mm· H: 14mm

T-Nutenstein Nr.508R T-Nut 16mm Rohling AMF Rohling · Vergütungsstahl 0,35 - 0,45 % C · Wärmebehandlung zur Erzielung der Festigkeitsklasse 10 entsprechend 22-32 HRC · Härten: 880 °C - 45 Minuten, abschrecken in Öl von 75 °C · Anlassen: 550 °C - 2 Stunden · mit diesen Rohlingen können "Muttern für T-Nuten" mit abnormalem Gewinde wirtschaftlich hergestellt werdenWeitere technische Eigenschaften:· A: 15,7mm· K: 9mm· E: 25mm· H: 18mm

T-Nutenstein DIN 508 T-Nut 14mm M12 AMF vergütet · Festigkeitsklasse 10 · volle Belastbarkeit der Mutter für T-Nute kann nur erreicht werden, wenn die Verschraubung über die gesamte Gewindelänge vorgenommen wirdWeitere technische Eigenschaften:· A: 13,7mm· D: M12· K: 8mm· E: 22mm· H: 16mm

T-Nutenstein Nr.508L T-Nut 10mm M8 lang AMF lang · vergütet · Festigkeitsklasse 10 · schont die Tischnuten an PräzisionsmaschinenWeitere technische Eigenschaften:· A: 9,7mm· D: M8· L: 30mm· K: 6mm· E: 15mm· H: 12mm

T-Nutenstein Nr.508L T-Nut 14mm M12 lang AMF lang · vergütet · Festigkeitsklasse 10 · schont die Tischnuten an PräzisionsmaschinenWeitere technische Eigenschaften:· A: 13,7mm· D: M12· L: 44mm· K: 8mm· E: 22mm· H: 16mm

T-Nutenstein Nr.510 T-Nut 16mm M14 rhombisch AMF rhombisch · vergütet · durch die verringerte Auflagefläche in der T-Nute ist die Belastbarkeit geringer als bei den vergleichbaren Größen DIN 508 · Besondere Produktvorteile:Rhombus-Nutensteine können von oben in die T-Nut eingesetzt werden . Besonders zweckmäßig bei langen T-Nuten, oder wenn die Belegung des Maschinentisches das seitliche Einführen von Spannschrauben oder Nutensteinen nicht erlaubtWeitere technische Eigenschaften:· A: 15,7mm· D: M14· K: 9mm· E: 25mm· H: 18mm

T-Nutenstein Nr.508L T-Nut 18mm M16 lang AMF lang · vergütet · Festigkeitsklasse 10 · schont die Tischnuten an PräzisionsmaschinenWeitere technische Eigenschaften:· A: 17,7mm· D: M16· L: 56mm· K: 10mm· E: 28mm· H: 20mm

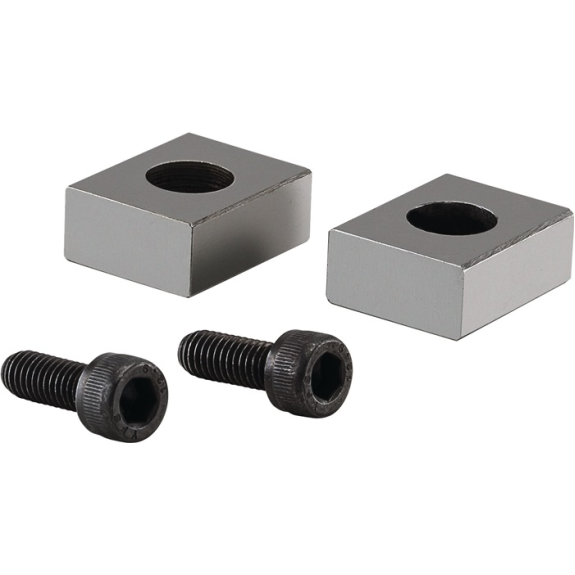

Nutenstein Nr.6322B Nennmaß der Nut 20mm fl.z.Festmontage AMF flach, zur Festmontage · C15 einsatzgehärtet und geschliffen · Anwendung:Flache Nutensteine Nr . 6322B erweisen sich vor allem dann als zweckmäßig und kostengünstig, wenn eine Vorrichtung stets auf derselben Maschine benutzt wird.Weitere technische Eigenschaften:· Einsatzempfehlung: zur Festmontage· L: 22mm· B: 20mm· H: 10mm· Bauform: flach

T-Nutenstein Nr.508L T-Nut 22mm M20 lang AMF lang · vergütet · Festigkeitsklasse 10 · schont die Tischnuten an PräzisionsmaschinenWeitere technische Eigenschaften:· A: 21,7mm· D: M20· L: 70mm· K: 14mm· E: 35mm· H: 28mm

T-Nutenstein Nr.510 T-Nut 28mm M24 rhombisch AMF rhombisch · vergütet · durch die verringerte Auflagefläche in der T-Nute ist die Belastbarkeit geringer als bei den vergleichbaren Größen DIN 508 · Besondere Produktvorteile:Rhombus-Nutensteine können von oben in die T-Nut eingesetzt werden . Besonders zweckmäßig bei langen T-Nuten, oder wenn die Belegung des Maschinentisches das seitliche Einführen von Spannschrauben oder Nutensteinen nicht erlaubtWeitere technische Eigenschaften:· A: 27,7mm· D: M24· K: 18mm· E: 44mm· H: 36mm

T-Nutenstein Nr.510 T-Nut 28mm M20 rhombisch AMF rhombisch · vergütet · durch die verringerte Auflagefläche in der T-Nute ist die Belastbarkeit geringer als bei den vergleichbaren Größen DIN 508 · Besondere Produktvorteile:Rhombus-Nutensteine können von oben in die T-Nut eingesetzt werden . Besonders zweckmäßig bei langen T-Nuten, oder wenn die Belegung des Maschinentisches das seitliche Einführen von Spannschrauben oder Nutensteinen nicht erlaubtWeitere technische Eigenschaften:· A: 27,7mm· D: M20· K: 18mm· E: 44mm· H: 36mm

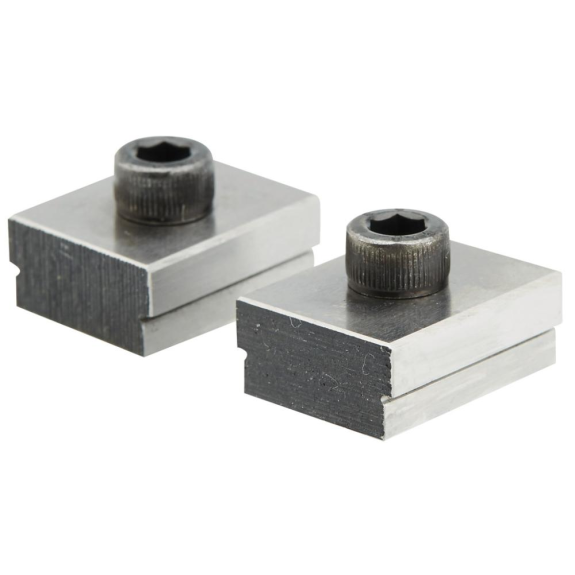

Nutenstein Nr.6322A Nennmaß der Nut 10/20mm z.Festmontage AMF zur Festmontage · C15 einsatzgehärtet · Anwendung:Feste Nutensteine Nr . 6322A werden paarweise in die genormte, 20 mm breite Richtnute von Schraubstöcken oder Vorrichtungen eingeschraubt . Durch Wechseln der Nutensteine kann auf Maschinen mit verschiedenen Nutenbreiten gearbeitet werden.Weitere technische Eigenschaften:· Nennmaß der Nute bei Maschine: 10mm· Nennmaß der Nute bei Vorrichtung: 20mm· Einsatzempfehlung: zur Festmontage· L: 22mm· H: 10mm

Nutenstein, fest Stahl C 15 Einsatzgehärtet, geschliffen Toleranzhaltig, auf Umschlag genau geschliffen Paarweise in die genormte, 20 mm breite Richtnute von Schraubstöcken oder Vorrichtungen einschrauben Durch Wechseln der Nutensteine kann auf Maschinen mit verschiedenen Nutenbreiten gearbeitet werden

Nutenstein NTS Nennmaß der Nut 14/20mm z.Festmontage Sz.RÖHM zur Festmontage · gehärtet und geschliffenWeitere technische Eigenschaften:· Einsatzempfehlung: zur Festmontage
