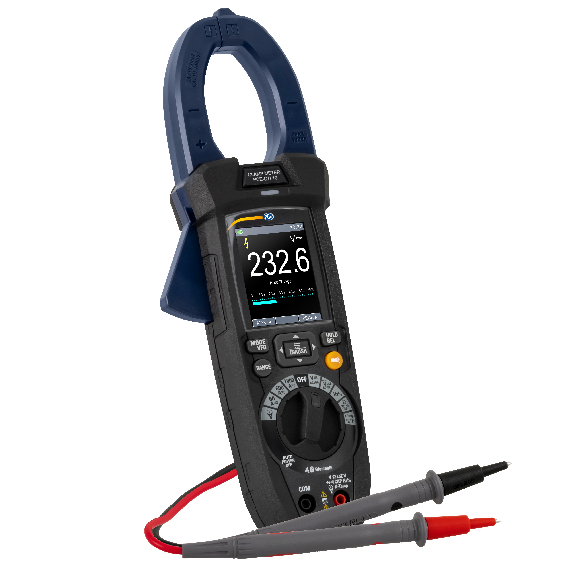

PCE Instruments Stromzange PCE-CTI 10 |Messbereich: 0 1500 V AC/DC |Datenlogging für bis zu 100.000 Messwerte

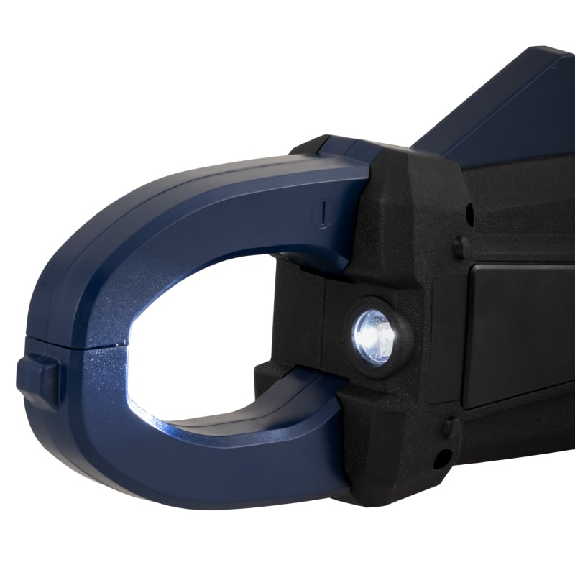

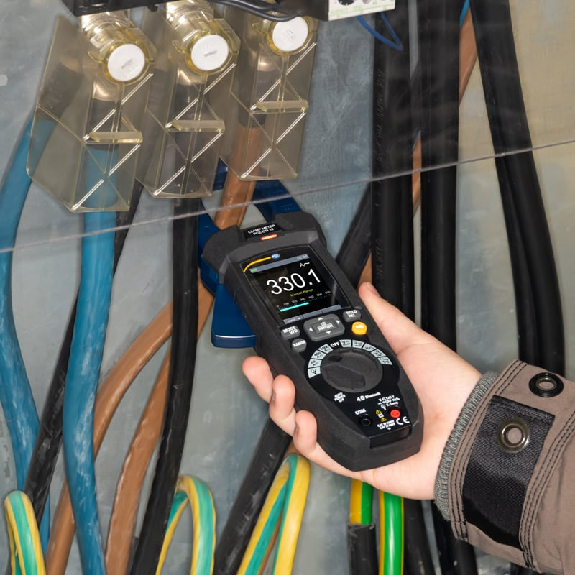

Die Stromzange hat einen Messbereich von 0 1000 A AC/DC . Die Strommessung erfolgt induktiv über die Zange an der Stromzange . Dabei können stromführende Versorgungsleitungen mit einem Durchmesser von bis zu 32 mm mit der Stromzange verbunden werden . Mit der optionalen Rogowski Spule kann der Messbereich von der Stromzange auf bis zu 3000 A AC erweitert werden . Bei der Strommessung verfügt die Stromzange über Unterfunktionen . So kann mit der Stromzange der Einschaltstrom gemessen werden . Dies ist eine besonders wichtige Funktion, da Motoren, wie sie zum Beispiel in Belüftungsanlagen verbaut werden, oder auch Hallenbeleuchtungen im Einschaltmoment einen besonders hohen Strom benötigen . Neben der Strommessung kann die Stromzange auch Spannungen von 0 1000 V AC/DC, Widerstände, Frequenzen und Kapazitäten messen . Die Funktionen können über den Drehwahlschalter an der Stromzange eingestellt werden . Mit der NCV Funktion kann über die Stromzange berührungslos Spannungsfreiheit festgestellt werden . Sobald eine Spannung von 150 V AC anliegt wird dies über eine zusätzliche rote LED signalisiert . Diese Funktion ist bei jeder, über den Drehwahlschalter ausgewählten Messfunktion, aktiv . Für die optimale Ausleuchtung der Messstelle ist bei der Stromzange eine LED Lampe integriert . Mit der Bluetooth Schnittstelle kann die Stromzange mit einem Android oder iOS Gerät verbunden werden . Mit der kostenlosen App zu der Stromzange können die Messwerte angezeigt, gespeichert und weiterverarbeitet werden . Damit deckt die Stromzange wegen der Vielzahl an Funktionen einen großen Bereich an Messaufgaben ab.

Mit der Leistungs-Messzange können Wechselströme bis 1000 A AC problemlos gemessen werden . Gleichzeitig können mit der Leistungs-Messzange Spannungen bis 1000 V AC/DC gemessen werden . Somit sind mit der Leistungs-Messzange auch Scheinleistungs-, Blindleistungs- und Wirkleistungsmessungen bis 750 KW möglich . Eine weitere Funktion bei der Leistungs-Messzange ist die Messung des Einschaltstroms . Viele Verbraucher haben beim Einschaltmoment einen enorm hohen Strom . Mit einem herkömmlichen Amperemeter ist solch eine Messung nicht möglich . Für die Leistungs-Messzange stellt dies kein Problem dar. Mit der NCV (Not Connected Voltage) Funktion bei der Leistungs-Messzange kann geprüft werden, ob eine Spannung an einer Leitung anliegt, ohne eine kontaktierende Messung durchzuführen . Dadurch wird dem Benutzer dank der Leistungs-Messzange die Arbeit erheblich erleichtert . Neben der Messfunktion kann die Leistungs-Messzange auch über die Bluetooth Schnittstelle mit einem Endgerät verbunden werden . Über diese Bluetooth Schnittstelle können die Messdaten von der Leistungs-Messzange direkt auf das Endgerät übertragen, dort geloggt, analysiert und verschickt werden.

Die flexible Stromzange eignet sich für Strommessungen bis 3000 A AC . Neben der TRMS Strommessung kann die flexible Stromzange zur Messung von Anlaufströmen (Inrush) heran gezogen werden . Die Messung vom Strom erfolgt über eine flexible Rogowskispule . Dies bedeutet, dass der elektrische Leiter, um den die flexible Stromzange gelegt wird eine Spannung in das Amperemeter induziert . Diese Spannung verhält sich proportional zum Stromfluss durch den elektrischen Leiter . So ist es möglich annähernd gefahrlos sehr hohe Ströme mit der flexiblen Stromzange zu messen . Zusätzlich zur Strommessung ist die flexible Stromzange in der Lage Frequenzen im Bereich von 50 .. . 400 Hz zu messen . Die Stromzange wird zur Messung des AC Stromes an Maschinen, Anlagen und Elektroinstallationen eingesetzt . Durch die flexible Rogowskispule, welche einen Durchmesser von 170 mm besitzt, kann die Stromzange überall dort verwendet werden, wo eine herkömmliche Stromzange vom Platzbedarf nicht eingesetzt werden kann . Der Messwert des Wechselstromes wird auf dem beleuchteten LCD dargestellt . Weiterhin können die Messwerte in einem Speicher abgelegt werden, der über die Bluetooth-Schnittstelle ausgelesen werden kann.
