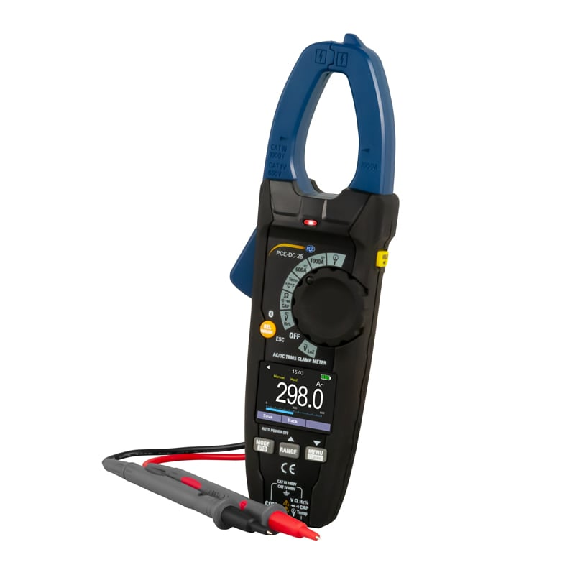

PCE Instruments Stromzange PCE-DC 25 |Messbereich: 0 ... 1000 A AC/DC |Bluetooth Schnittstelle

Die Stromzange ist das ideale Messmittel zur Messung von Spannungen bis 1500 V AC/DC und Ströme von bis zu 1000 A AC/DC . Die Strommessung bei der Stromzange erfolgt induktiv . Dazu wird die Versorgungsleitung in die Stromzange gelegt . Das hat den besonderen Vorteil, dass während des Betriebs der Strom gemessen werden kann . Dadurch findet die Stromzange seine Anwendung zum Beispiel bei Wartungsarbeiten an einer Photovoltaikanlagen . Photovoltaikanlagen bestehen aus vielen verschiedenen Solarzellen, die in Reihe zueinander geschaltet sind . Hier können mit der Stromzange die einzelnen Strömer einzelner Reihen gemessen werden um mögliche Fehler einzugrenzen . Neben der normalen Spannungs- und Strommessung kann die Stromzange auch den Einschaltstrom messen . Einschaltströme sind Ströme, die im Einschaltmoment besonders hoch sind . Diese Ströme entstehen beim Anfahren von Motoren für zum Beispiel Belüftungsanlagen oder auch beim Einschalten einer Stadionbeleuchtung . Für die Dimensionierung von Versorgungsleitung und Sicherungen ist diese Messung mit der Stromzange besonders wichtig . Frequenzumrichter sind Wandler, die die Spannung auf der Primärseite mit veränderter Frequenz und Amplitude an der Sekundärseite ausgeben . Mit der Stromzange und der VFD Messfunktion können auch hier Messungen bis zu einer Frequenz von 45 Hz .. . 1 kHz durchgeführt werden. Zusätzlich verfügt die Stromzange über eine Bluetooth 4.0 Schnittstelle . Mit dieser Schnittstelle bei der Stromzange kann eine Verbindung zu einem Android und iOS Endgerät aufgebaut werden . Mit der kostenlosen App Meterbox Pro können die von der Stromzange gemessenen Werte angezeigt und für spätere Analysen abgespeichert werden . Mit der Datenlogging Funktion kann die Stromzange in einem beliebig eingestellten Intervall alle Messwerte speichern . Nach einer Messung können die Werte über die Stromzange grafisch angezeigt werden . Jeder einzelne Messpunkt kann zudem einzeln bei der Stromzange abgelesen werden . Der Speicherplatz bei der Stromzange hat eine Größe von 16 Gruppen und einer Gesamtspeicherplatzgröße von 100.000 Messwerten . Gespeichert wird bei der Stromzange der Messwert mit Datum und Uhrzeit. Erweitert werden kann die Stromzange mit einer optionalen Stromzange . Die zusätzliche Stromzange zur Stromzange ist flexibel und kann somit der Messaufgabe angepasst werden . Mit der erweiterten Stromzange zur Stromzange können Strommessungen von bis zu 3000 A AC durchgeführt werden . Angeschlossen wird die flexible Stromzange an den Spannungseingang von der Stromzange . Der Spannungswert wird dann von der Stromzange in einen brauchbaren Stromwert umgewandelt und auf dem Display angezeigt . Wegen seiner vielen verschiedenen Funktionen und dem hohen Messbereich findet die Stromzange seine Anwendung zum Beispiel bei der Überprüfung von Photovoltaikanlagen, Wasser-, Windkraftwerken oder auch bei der Installation von nicht ortsveränderlichen elektrischen Maschinen . Optional kann die Stromzange mit einem ISO Kalibrierzertifikat ausgestattet werden.

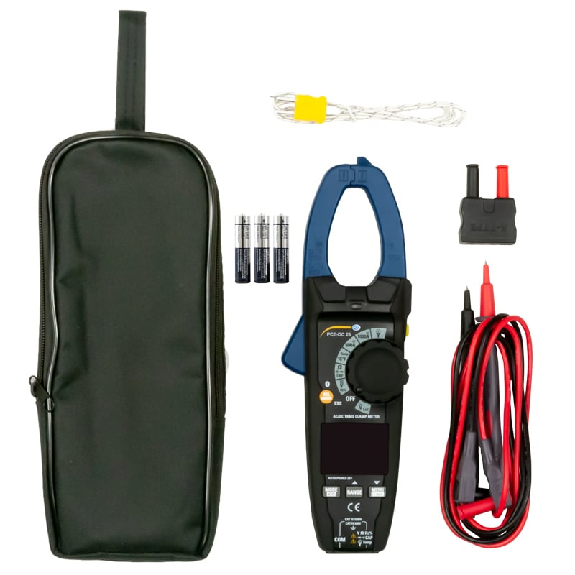

Die Strommesszange ist ein Messgerät zur Messung von Strömen von bis zu 1000 A AC/DC . Neben der Strommessung kann die Strommesszange auch Spannung, Frequenz, Tastverhältnis, Widerstand, Durchgangprüfung, Kondensatoren und Dioden messen und prüfen . Der Umschließungsdurchmesser der Strommesszange beträgt 48 mm . Somit können Sie auch Messungen an Leitungen mit einem großen Querschnitt durchführen . Dank der NCVD Funktion kann mit der Strommesszange berührungslos geprüft werden, ob eine Spannung an einer Leitung anliegt . Diese Strommesszange hat eine integrierte Bluetooth Schnittstelle . Über diese Bluetooth Schnittstelle kann mit der Strommesszange eine Verbindung an dem PC oder auf dem Smartphone hergestellt werden . Damit lassen sich die gemessenen Daten der Strommesszange speichern und analysieren . Sollte der PC keine Bluetooth Schnittstelle haben, um die Strommesszange zu verbinden, liegt im Lieferumfang bereits ein passender Bluetooth Adapter bei . Eine weitere Besonderheit der Strommesszange ist die Messung von Temperaturen . An die Strommesszange können zwei beliebige Thermoelemente Typ-K angeschlossen und gleichzeitig ausgelesen werden . Hierbei sind Temperaturen von bis zu 1000 °C messbar . Das Gehäuse der Strommesszange besteht aus einem robusten Kunststoff, das zusätzlich mit einer Gummierung ummantelt ist . Dank der zusätzlichen Gummierung hält die Strommesszange auch Stöße problemlos aus.

Mit der Leistungs-Messzange können Wechselströme bis 1000 A AC problemlos gemessen werden . Gleichzeitig können mit der Leistungs-Messzange Spannungen bis 1000 V AC/DC gemessen werden . Somit sind mit der Leistungs-Messzange auch Scheinleistungs-, Blindleistungs- und Wirkleistungsmessungen bis 750 KW möglich . Eine weitere Funktion bei der Leistungs-Messzange ist die Messung des Einschaltstroms . Viele Verbraucher haben beim Einschaltmoment einen enorm hohen Strom . Mit einem herkömmlichen Amperemeter ist solch eine Messung nicht möglich . Für die Leistungs-Messzange stellt dies kein Problem dar. Mit der NCV (Not Connected Voltage) Funktion bei der Leistungs-Messzange kann geprüft werden, ob eine Spannung an einer Leitung anliegt, ohne eine kontaktierende Messung durchzuführen . Dadurch wird dem Benutzer dank der Leistungs-Messzange die Arbeit erheblich erleichtert . Neben der Messfunktion kann die Leistungs-Messzange auch über die Bluetooth Schnittstelle mit einem Endgerät verbunden werden . Über diese Bluetooth Schnittstelle können die Messdaten von der Leistungs-Messzange direkt auf das Endgerät übertragen, dort geloggt, analysiert und verschickt werden.

Die flexible Stromzange eignet sich für Strommessungen bis 3000 A AC . Neben der TRMS Strommessung kann die flexible Stromzange zur Messung von Anlaufströmen (Inrush) heran gezogen werden . Die Messung vom Strom erfolgt über eine flexible Rogowskispule . Dies bedeutet, dass der elektrische Leiter, um den die flexible Stromzange gelegt wird eine Spannung in das Amperemeter induziert . Diese Spannung verhält sich proportional zum Stromfluss durch den elektrischen Leiter . So ist es möglich annähernd gefahrlos sehr hohe Ströme mit der flexiblen Stromzange zu messen . Zusätzlich zur Strommessung ist die flexible Stromzange in der Lage Frequenzen im Bereich von 50 .. . 400 Hz zu messen . Die Stromzange wird zur Messung des AC Stromes an Maschinen, Anlagen und Elektroinstallationen eingesetzt . Durch die flexible Rogowskispule, welche einen Durchmesser von 170 mm besitzt, kann die Stromzange überall dort verwendet werden, wo eine herkömmliche Stromzange vom Platzbedarf nicht eingesetzt werden kann . Der Messwert des Wechselstromes wird auf dem beleuchteten LCD dargestellt . Weiterhin können die Messwerte in einem Speicher abgelegt werden, der über die Bluetooth-Schnittstelle ausgelesen werden kann.
