Spanneisen D6315B 22x315mm

Spanneisen, gekröpft, mit verstellbarer Stützschraube Ausführung: Aus Vergütungsstahl, lackiert . Lieferumfang: Spanneisen mit Stützschraube, Schraube für T-Nuten DIN 787 (Bestell-Nr . 3900), Mutter (Bestell-Nr . 3906) und Unterlegscheibe (Bestell-Nr . 3909) . h = abhängig von Nutentiefe nach DIN 650 sowie Einschraublänge der Mutter. . Nutenbreite 18 mm T-Nutenschraube M16 x 18 x 125 Schlitzbreite 18 mm h 3669 mm l1 55 mm e1 51,5 mm e2 50 mm

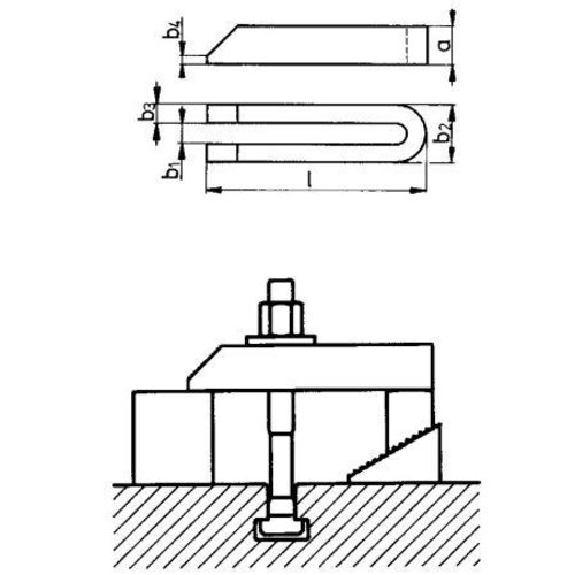

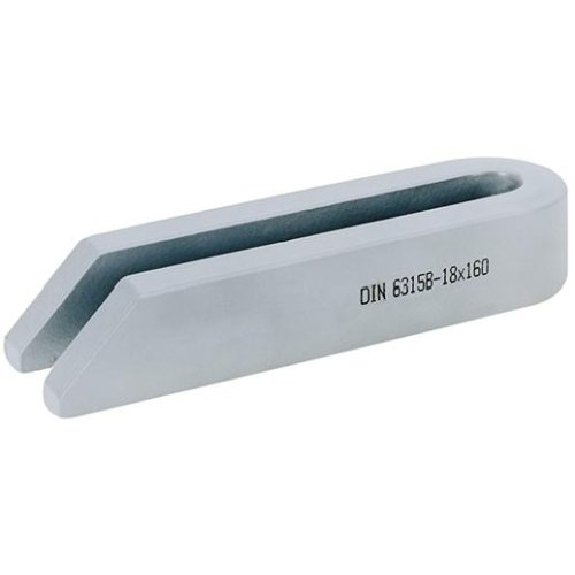

Gabelspanneisen, abgeschrägt Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden. . Schlitzbreite b1 14 mm für Schrauben M12/M14 b2 38 mm b3 12 mm b4 6 mm

Spanneisen, abgeschrägt mit verstellbarer Stützschraube Ausführung: Aus Vergütungsstahl, lackiert . Lieferumfang: Spanneisen mit Stützschraube, Schraube für T-Nuten DIN 787 (Bestell-Nr . 3900), Mutter (Bestell-Nr . 3906) und Unterlegscheibe (Bestell-Nr . 3909) . h = abhängig von Nutentiefe nach DIN 650 sowie Einschraublänge der Mutter. . Nutenbreite 22 mm T-Nutenschraube M20 x 22 x 160 Schlitzbreite 22 mm h 1665 mm l1 69 mm e1 30 mm e2 60 mm

Spanneisen, gekröpft, mit verstellbarer Stützschraube Ausführung: Aus Vergütungsstahl, lackiert . Lieferumfang: Spanneisen mit Stützschraube, Schraube für T-Nuten DIN 787 (Bestell-Nr . 3900), Mutter (Bestell-Nr . 3906) und Unterlegscheibe (Bestell-Nr . 3909) . h = abhängig von Nutentiefe nach DIN 650 sowie Einschraublänge der Mutter. . Nutenbreite 22 mm T-Nutenschraube M20 x 22 x 160 Schlitzbreite 22 mm h 4392 mm l1 69 mm e1 59 mm e2 70 mm

Gabelspanneisen mit Nase Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden. . Schlitzbreite b1 18 mm l1 200 mm für Schrauben M16/M18 b2 50 mm b3 28 mm l2 57 mm l3 36 mm

Spanneisen, gekröpft, mit verstellbarer Stützschraube Ausführung: Aus Vergütungsstahl, lackiert . Lieferumfang: Spanneisen mit Stützschraube, Schraube für T-Nuten DIN 787 (Bestell-Nr . 3900), Mutter (Bestell-Nr . 3906) und Unterlegscheibe (Bestell-Nr . 3909) . h = abhängig von Nutentiefe nach DIN 650 sowie Einschraublänge der Mutter. . Nutenbreite 14 mm T-Nutenschraube M12 x 14 x 100 Schlitzbreite 14 mm h 2856 mm l1 49 mm e1 44 mm e2 40 mm
