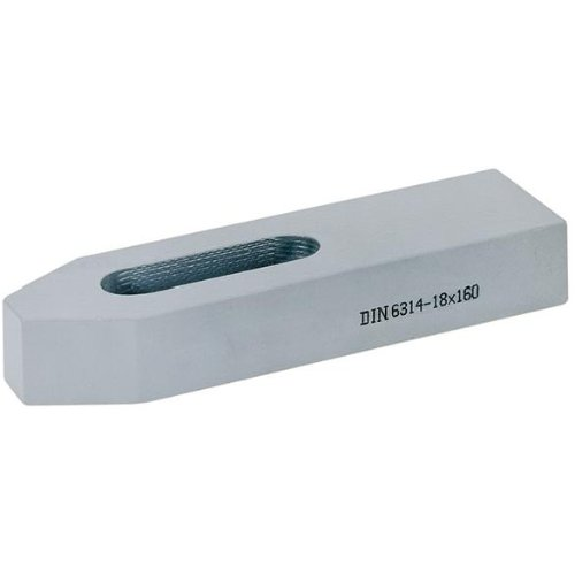

Spanneisen DIN 6314 22x200mm

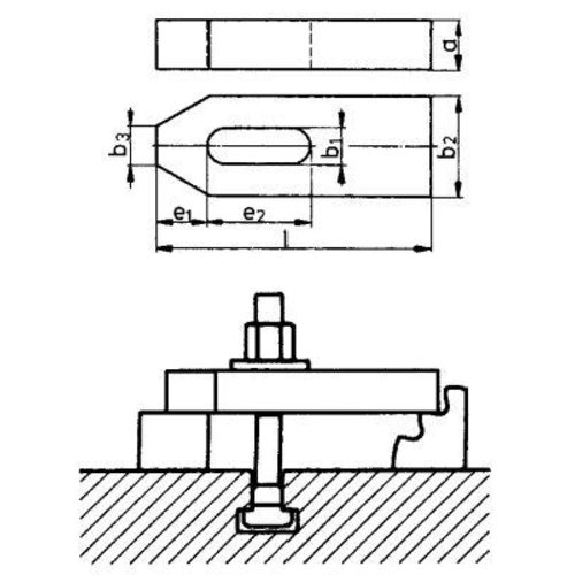

Gabelspanneisen, abgeschrägt Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden. . Schlitzbreite b1 11 mm für Schrauben M10 b2 31 mm b3 10 mm b4 5 mm

Spanneisen, gekröpft Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden. . Schlitzbreite b1 6,6 mm für Schrauben M6 b2 20 mm b3 10 mm e1 22 mm e2 20 mm

Spanneisen mit Treppenzähnen Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden . Passend für gezahnte Spannunterlagen (Bestell-Nr . 3926). . Schlitzbreite b1 6,6 mm für Schrauben M6 b2 20 mm b3 8 mm e1 10 mm e2 20 mm

Spanneisen, gekröpft Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden. . Schlitzbreite b1 11 mm für Schrauben M10 b2 30 mm b3 15 mm e1 36 mm e2 32 mm

Gabelspanneisen, abgeschrägt Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden. . Schlitzbreite b1 14 mm für Schrauben M12/M14 b2 38 mm b3 12 mm b4 6 mm

Gabelspanneisen mit Nase Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden. . Schlitzbreite b1 11 mm l1 125 mm für Schrauben M10 b2 30 mm b3 20 mm l2 38 mm l3 24 mm

Spanneisen mit Treppenzähnen Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden . Passend für gezahnte Spannunterlagen (Bestell-Nr . 3926). . Schlitzbreite b1 11 mm für Schrauben M10 b2 30 mm b3 12 mm e1 15 mm e2 70 mm

Gabelspanneisen mit Nase Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden. . Schlitzbreite b1 14 mm l1 160 mm für Schrauben M12/M14 b2 40 mm b3 24 mm l2 47 mm l3 30 mm

Gabelspanneisen mit Nase Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden. . Schlitzbreite b1 18 mm l1 200 mm für Schrauben M16/M18 b2 50 mm b3 28 mm l2 57 mm l3 36 mm

Gabelspanneisen, abgeschrägt Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden. . Schlitzbreite b1 22 mm für Schrauben M20/M22 b2 62 mm b3 20 mm b4 10 mm

Spanneisen mit Treppenzähnen Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden . Passend für gezahnte Spannunterlagen (Bestell-Nr . 3926). . Schlitzbreite b1 18 mm für Schrauben M16/M18 b2 50 mm b3 18 mm e1 26 mm e2 110 mm

Spanneisen, gekröpft, mit verstellbarer Stützschraube Ausführung: Aus Vergütungsstahl, lackiert . Lieferumfang: Spanneisen mit Stützschraube, Schraube für T-Nuten DIN 787 (Bestell-Nr . 3900), Mutter (Bestell-Nr . 3906) und Unterlegscheibe (Bestell-Nr . 3909) . h = abhängig von Nutentiefe nach DIN 650 sowie Einschraublänge der Mutter. . Nutenbreite 14 mm T-Nutenschraube M12 x 14 x 100 Schlitzbreite 14 mm h 2856 mm l1 49 mm e1 44 mm e2 40 mm

Gabelspanneisen mit Nase Ausführung: Aus Vergütungsstahl, lackiert . Mit planparallelen Spann- und Auflageflächen . Anwendung: Spanneisen können mit verschiedenen Spannunterlagen kombiniert und dadurch unterschiedlichen Werkstückformen und -größen angepasst werden. . Schlitzbreite b1 22 mm l1 250 mm für Schrauben M20/M22 b2 60 mm b3 35 mm l2 68 mm l3 45 mm

Spanneisen, abgeschrägt mit verstellbarer Stützschraube Ausführung: Aus Vergütungsstahl, lackiert . Lieferumfang: Spanneisen mit Stützschraube, Schraube für T-Nuten DIN 787 (Bestell-Nr . 3900), Mutter (Bestell-Nr . 3906) und Unterlegscheibe (Bestell-Nr . 3909) . h = abhängig von Nutentiefe nach DIN 650 sowie Einschraublänge der Mutter. . Nutenbreite 22 mm T-Nutenschraube M20 x 22 x 160 Schlitzbreite 22 mm h 1665 mm l1 69 mm e1 30 mm e2 60 mm
