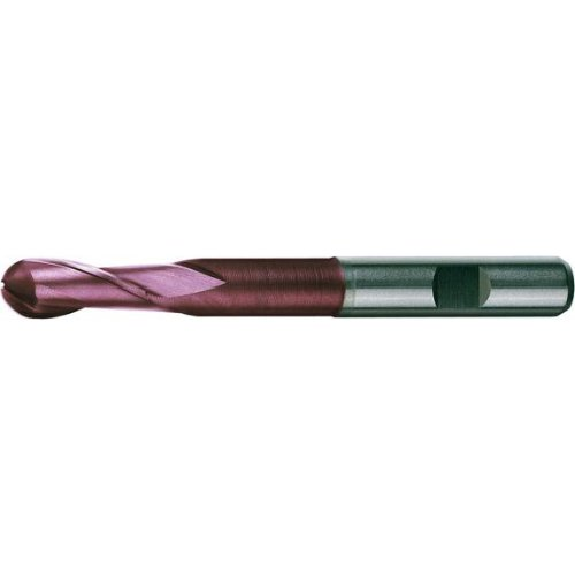

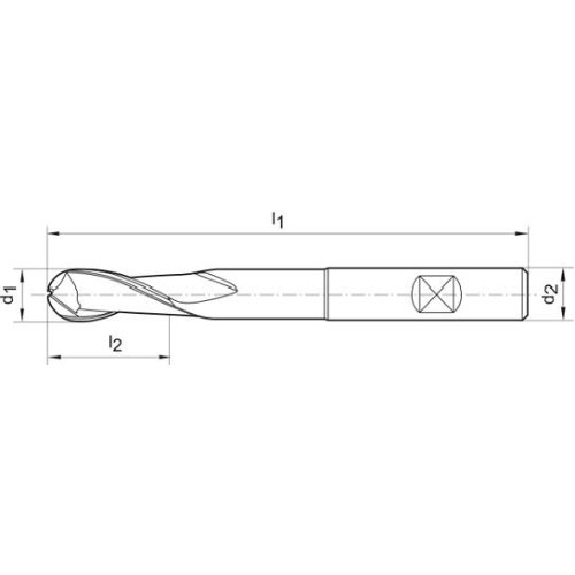

Radiusfräser DIN 1889 L N HSSCo8 4,00mm TiAlN

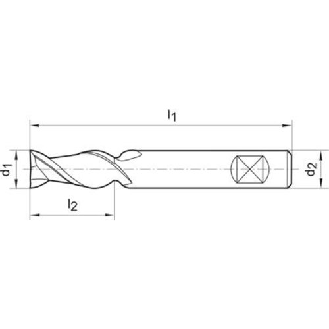

VHM-Schaftfräser (K10/K20) für die Alubearbeitung, 2 Schneiden, Typ W, nach Werksnorm, 45° Ausführung: Mit Zentrumschnitt . Anwendung: Einsetzbar zum Umfangs- und Bohrfräsen . Durch die 45°-Spirale entsteht ein weicher und schälender Schnitt und somit eine hohe Oberflächenqualität . Eine Gratbildung an den Schneidkanten wird vermieden . Besonders für die Alubearbeitung geeignet. . Ø d1 = e8 3 mm Schneidenlänge l2 4 mm Schaft-Ø d2 = h6 6 mm fz 0,020 mm Al, Al- und Mg-Leg . 220 Kupfer, Messing, Bronzen 150

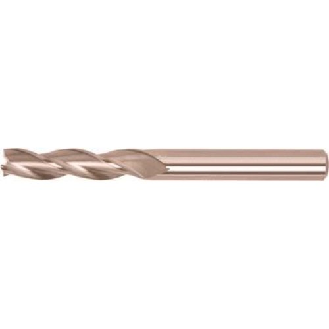

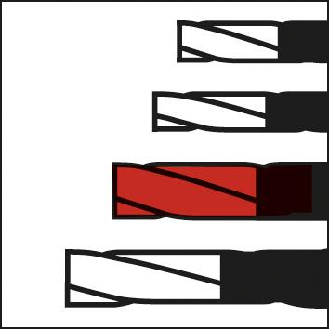

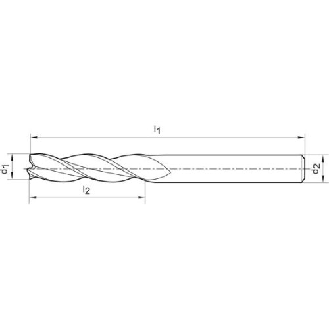

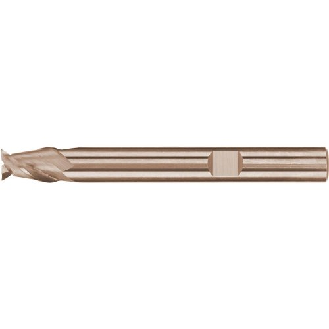

VHM-Schaftfräser, (K10/K20), 3 Schneiden, Typ N, extra lang, 30°, Schaft HA, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Nuten sowie für die universelle Bearbeitung . Für Frästiefen bis zu 3 x D . Optimal im Formenbau verwendbar . Gegenüber eines 2-Schneiders ist der Vorschub um ca . 50 % höher. . Ø d1 = h10 3 mm Schneidenlänge l2 20 mm Schaft-Ø d2 = h6 3 mm fz 0,010 mm Stähle bis 850 N/mm² 60 Stähle bis 1000 N/mm² 60 Ti, Ti-Leg . und Sonderstähle 25 Gusseisenwerkstoffe 70

VHM-Schaftfräser (K10/K20), 2 Schneiden, Typ N, nach Werksnorm, 30°, extra lang, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Für Frästiefen bis max . 3 x D. . Ø d1 = h10 3 mm Schneidenlänge l2 20 mm Schaft-Ø d2 = h6 3 mm fz 0,007 mm Stähle bis 850 N/mm² 80 Stähle bis 1000 N/mm² 70 Ti, Ti-Leg . und Sonderstähle 25 Gusseisenwerkstoffe 90

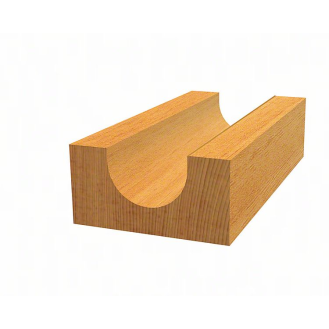

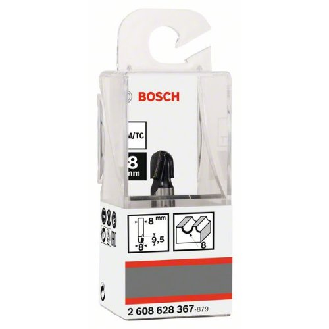

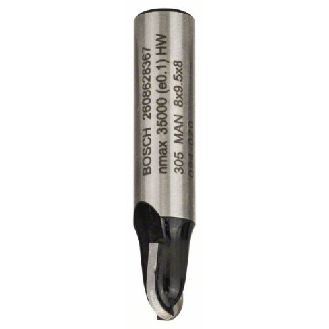

Hohlkehlfräser, zweischneidig, Hartmetall . Schaft: 8 mm, Radius: 4 mm, Durchmesser: 8 mm, Arbeitslänge: 9,2 mm, Gesamtlänge: 40 mm . Zur Herstellung von Scharnierverbindungen mit Hohlkehlprofilen, dekorativen Ziernuten, Saftrinnen und Strukturierung von Oberflächen . Bosch-Hohlkehlfräser für Oberflächenstrukturen . Geeignet für weiche und harte Massivhölzer.

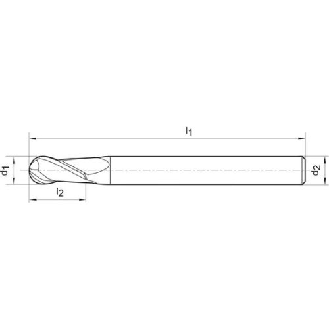

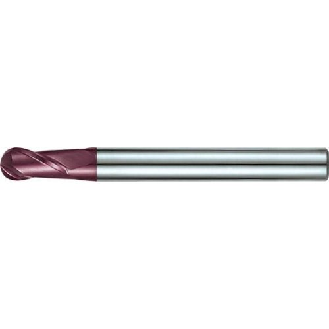

VHM-Radiusfräser für die Hartbearbeitung, 2 Schneiden, lang, Typ N, 30°, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Kopierfräsen . Für die HSC-Bearbeitung bis 62 HRC geeignet. . Ø d1 = e8 2,5 mm Radius r ± 0,02 1,25 mm Schneidenlänge l2 6,0 mm Schaft-Ø d2 = h6 6 mm fz 0,009 mm Stähle bis 850 N/mm² 150 Stähle bis 1000 N/mm² 150 Stähle bis 1400 N/mm² 88 Stähle bis 42 HRC 66 Stähle bis 52 HRC 66 Stähle bis 56 HRC 66 Stähle bis 60 HRC 66 Hartbearbeiten über 60 HRC 66

Hohlkehlfräser, zweischneidig, Hartmetall . Schaft: 8 mm, Radius: 6 mm, Durchmesser: 12 mm, Arbeitslänge: 9,2 mm, Gesamtlänge: 40 mm . Zur Herstellung von Scharnierverbindungen mit Hohlkehlprofilen, dekorativen Ziernuten, Saftrinnen und Strukturierung von Oberflächen . Bosch-Hohlkehlfräser für Oberflächenstrukturen . Geeignet für weiche und harte Massivhölzer.

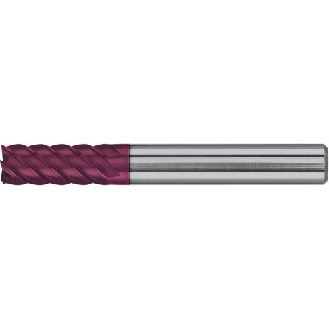

VHM-Schaftfräser für die Hartbearbeitung, Typ H, lang, 68 Schneiden, 45°, TiAlN-beschichtet, Schaft HA . Ø d1 = e8 6 mm Schneidenlänge l2 13 mm Schaft-Ø d2 = h6 6 mm Zähnezahl 6 fz 0,012 mm Stähle bis 850 N/mm² 118 Stähle bis 1000 N/mm² 118 Stähle bis 1400 N/mm² 87 Stähle bis 42 HRC 87 Stähle bis 52 HRC 34 Stähle bis 56 HRC 34 Stähle bis 60 HRC 34 Hartbearbeiten über 60 HRC 34

VHM-Schaftfräser, 68 Schneiden, Typ N, lang, 45°, TiAlN-beschichtet, Schaft HB Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangsfräsen, Besäumen und Feinstschlichten . Durch die 45°-Spirale entsteht ein weicher, schälender Schnitt und somit eine hohe Oberflächenqualität . Eine Gratbildung an den Schneidkanten wird vermieden . Universelles Werkzeug. . Ø d1 = h10 6 mm Schneidenlänge l2 13 mm Schaft-Ø d2 = h6 6 mm Zähnezahl 6 fz 0,052 mm Stähle bis 850 N/mm² 118 Stähle bis 1000 N/mm² 118 Stähle bis 1400 N/mm² 87 Stähle bis 42 HRC 87 Rost- und säurebeständige Stähle (INOX) 67 Ti, Ti-Leg . und Sonderstähle 67

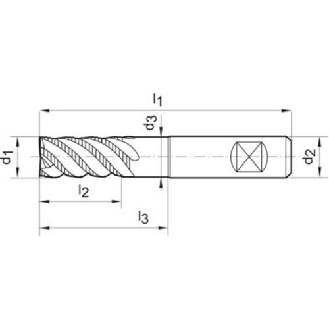

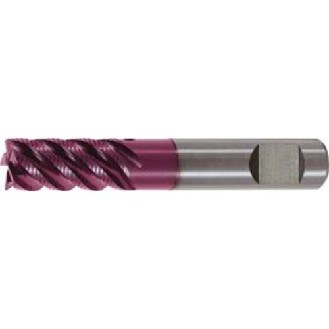

VHM-Schruppfräser, 46 Schneiden, extralang, Typ HR, 45°, TiAlN-beschichtet, mit Zentrumschnitt Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Schruppfräsen . Die feine Kordelverzahnung produziert kleine, leicht zu entfernende Späne . Hierdurch wird eine Verbesserung der Standzeit des Werkzeuges sowie eine bessere Oberflächengüte erzielt . Universell einsetzbares Werkzeug . Für die INOX-Bearbeitung geeignet. . Ø d1 = h10 6 mm Schneidenlänge l2 16 mm Hals-Ø d3 5,5 mm Freizone l3 20 mm Schaft-Ø d2 = h6 6 mm Zähnezahl 4 fz 0,016 mm Stähle bis 850 N/mm² 338 Stähle bis 1000 N/mm² 338 Stähle bis 1400 N/mm² 252 Rost- und säurebeständige Stähle (INOX) 170 Ti, Ti-Leg . und Sonderstähle 170

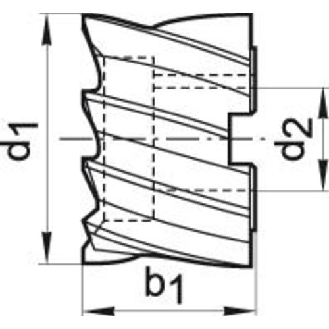

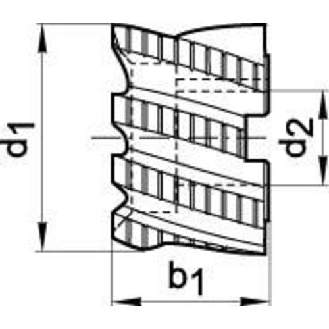

Walzenstirnfräser, Typ W, blank, 42° Ausführung: Profilgeschliffen, mit Längs- und Quernut . Anwendung: Einsetzbar als Plan-, Eck- und Walzenfräser. . Ø x Breite d1 x b1 40 x 32 mm Bohrung d2 H7 16 mm Zähnezahl 4 fz 0,219 mm Al, Al- und Mg-Leg . 17 Kupfer, Messing, Bronzen 40

Scheibenfräser, schmal, feinkreuzverzahnt Ausführung: Feinkreuzverzahnt . Anwendung: Einsetzbar zum Nuten- oder Schlitzfräsen . Rechts- und linksschneidend einsetzbar . Für hohe Genauigkeit und sauberes Fräsbild . Vibrationsarmes Fräsen - besonders für tiefe Schnitte. . Ø x Breite d1 x b1 63 x 2,5 mm Bohrung d2 H7 22 mm Zähnezahl 28 fz 0,06 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 18 Stähle bis 1400 N/mm² 16 Gusseisenwerkstoffe 22 Al, Al- und Mg-Leg . 250 Kupfer, Messing, Bronzen 100

Scheibenfräser, schmal, feinkreuzverzahnt Ausführung: Feinkreuzverzahnt . Anwendung: Einsetzbar zum Nuten- oder Schlitzfräsen . Rechts- und linksschneidend einsetzbar . Für hohe Genauigkeit und sauberes Fräsbild . Vibrationsarmes Fräsen - besonders für tiefe Schnitte. . Ø x Breite d1 x b1 63 x 4,0 mm Bohrung d2 H7 22 mm Zähnezahl 28 fz 0,06 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 18 Stähle bis 1400 N/mm² 16 Gusseisenwerkstoffe 22 Al, Al- und Mg-Leg . 250 Kupfer, Messing, Bronzen 100

Walzenstirnfräser, Typ N, TiAlN-beschichtet, 30° Ausführung: Profilgeschliffen, mit Längs- und Quernut . Anwendung: Einsetzbar als Plan-, Eck- und Walzenfräser . Zum umfangs- und stirnseitigen Fräsen . Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich. . Ø x Breite d1 x b1 40 x 32 mm Bohrung d2 H7 16 mm Zähnezahl 8 fz 0,070 mm Stähle bis 850 N/mm² 51 Stähle bis 1000 N/mm² 44 Stähle bis 1400 N/mm² 29 Rost- und säurebeständige Stähle (INOX) 19 Kupfer, Messing, Bronzen 50

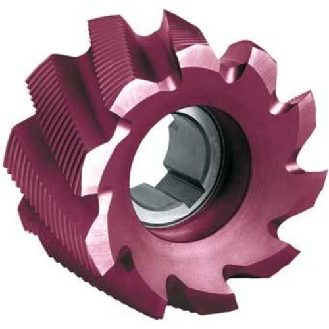

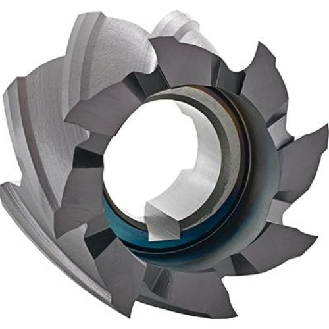

Walzenstirnfräser, Typ HR, TiAlN-beschichtet Ausführung: Feinschruppverzahnt, mit Längs- und Quernut . Anwendung: Einsetzbar als Plan-, Eck- und Walzenfräser . Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich. . Ø x Breite d1 x b1 40 x 32 mm Bohrung d2 H7 16 mm Zähnezahl 8 fz 0,071 mm Stähle bis 850 N/mm² 51 Stähle bis 1000 N/mm² 44 Stähle bis 1400 N/mm² 29 Rost- und säurebeständige Stähle (INOX) 19 Ti, Ti-Leg . und Sonderstähle 5
