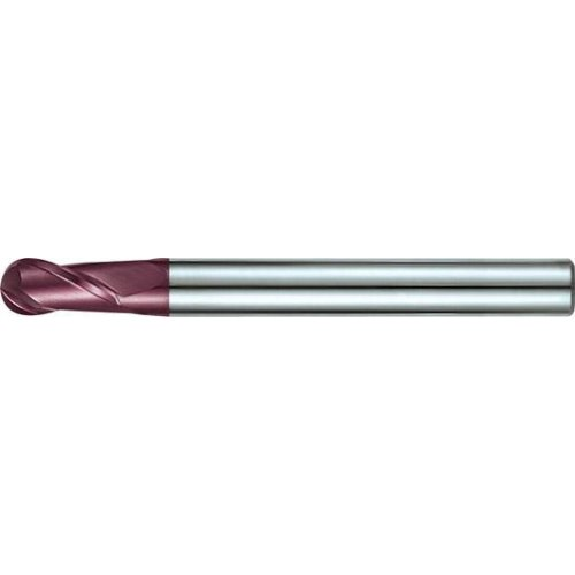

Radiusfräser WN VHM TiALN 2,5mm HA Z2 D6mm

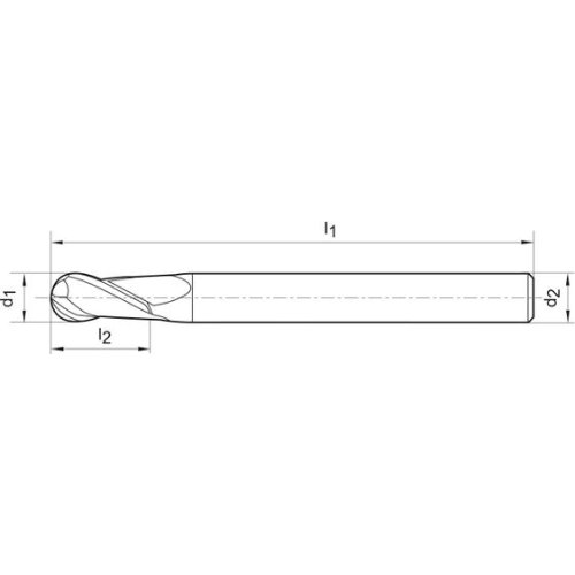

VHM-Radiusfräser, 2 Schneiden, kurz, Typ N, 30°, TiAlN-beschichtet Ausführung: Zum Bohren geeignet . Anwendung: Universalfräser für Kopierfräsarbeiten . Zum Eintauch-, Verfahrens-, Umfangs-, Zeilen- und Nutenfräsen verwendbar. . Ø d1 = h10 2,0* mm Schneidenlänge l2 3,0 mm Schaft-Ø d2 = h6 3 mm fz 0,005 mm Ausführung * Mit zyl . Schaft + DIN 6535-HA . Stähle bis 850 N/mm² 42 Stähle bis 1000 N/mm² 42 Stähle bis 1400 N/mm² 35 Gusseisenwerkstoffe 58 Al, Al- und Mg-Leg . 176

Radiusfräser, lang, HSS Co8, TiAlN-beschichtet Ausführung: Zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von halbkreisförmigen Profilen . Als Kopier- und Zeilenfräser im Formenbau verwendbar . Lange Ausführung nach DIN 1889 . Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich.Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich. . Ø d1 = e8 4 mm Schneidenlänge l2 11 mm Schaft-Ø d2 = h6 6 mm fz 0,013 mm Stähle bis 850 N/mm² 48 Stähle bis 1000 N/mm² 29 Stähle bis 1400 N/mm² 21 Al, Al- und Mg-Leg . 155

VHM-Schaftfräser (K10/K20), 2 Schneiden, Typ N, nach Werksnorm, 30°, extra lang, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Für Frästiefen bis max . 3 x D. . Ø d1 = h10 3 mm Schneidenlänge l2 20 mm Schaft-Ø d2 = h6 3 mm fz 0,007 mm Stähle bis 850 N/mm² 80 Stähle bis 1000 N/mm² 70 Ti, Ti-Leg . und Sonderstähle 25 Gusseisenwerkstoffe 90

VHM-Torusfräser für die Hartbearbeitung, 4 Schneiden, lang, Typ N, 30°, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangsfräsen . Mit Eckradius zur Verminderung von Kerbwirkungen am Werkstück . Für die HSC-Bearbeitung bis 70 HRC geeignet. . Ø d1 = e8 4 mm Eckradius r 0,3 mm Schneidenlänge l2 15 mm Schaft-Ø d2 = h6 6 mm fz 0,003 mm Stähle bis 850 N/mm² 80 Stähle bis 1000 N/mm² 80 Stähle bis 1400 N/mm² 52 Stähle bis 42 HRC 52 Stähle bis 52 HRC 52 Stähle bis 56 HRC 32 Stähle bis 60 HRC 32 Hartbearbeiten über 60 HRC 32

VHM-Schruppfräser, 46 Schneiden, extralang, Typ HR, 45°, TiAlN-beschichtet, mit Zentrumschnitt Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Schruppfräsen . Die feine Kordelverzahnung produziert kleine, leicht zu entfernende Späne . Hierdurch wird eine Verbesserung der Standzeit des Werkzeuges sowie eine bessere Oberflächengüte erzielt . Universell einsetzbares Werkzeug . Für die INOX-Bearbeitung geeignet. . Ø d1 = h10 6 mm Schneidenlänge l2 16 mm Hals-Ø d3 5,5 mm Freizone l3 20 mm Schaft-Ø d2 = h6 6 mm Zähnezahl 4 fz 0,016 mm Stähle bis 850 N/mm² 338 Stähle bis 1000 N/mm² 338 Stähle bis 1400 N/mm² 252 Rost- und säurebeständige Stähle (INOX) 170 Ti, Ti-Leg . und Sonderstähle 170

Walzenstirnfräser, Typ W, blank, 42° Ausführung: Profilgeschliffen, mit Längs- und Quernut . Anwendung: Einsetzbar als Plan-, Eck- und Walzenfräser. . Ø x Breite d1 x b1 40 x 32 mm Bohrung d2 H7 16 mm Zähnezahl 4 fz 0,219 mm Al, Al- und Mg-Leg . 17 Kupfer, Messing, Bronzen 40

Scheibenfräser, schmal, feinkreuzverzahnt Ausführung: Feinkreuzverzahnt . Anwendung: Einsetzbar zum Nuten- oder Schlitzfräsen . Rechts- und linksschneidend einsetzbar . Für hohe Genauigkeit und sauberes Fräsbild . Vibrationsarmes Fräsen - besonders für tiefe Schnitte. . Ø x Breite d1 x b1 63 x 2,0 mm Bohrung d2 H7 22 mm Zähnezahl 28 fz 0,06 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 18 Stähle bis 1400 N/mm² 16 Gusseisenwerkstoffe 22 Al, Al- und Mg-Leg . 250 Kupfer, Messing, Bronzen 100

Scheibenfräser, schmal, feinkreuzverzahnt Ausführung: Feinkreuzverzahnt . Anwendung: Einsetzbar zum Nuten- oder Schlitzfräsen . Rechts- und linksschneidend einsetzbar . Für hohe Genauigkeit und sauberes Fräsbild . Vibrationsarmes Fräsen - besonders für tiefe Schnitte. . Ø x Breite d1 x b1 63 x 2,5 mm Bohrung d2 H7 22 mm Zähnezahl 28 fz 0,06 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 18 Stähle bis 1400 N/mm² 16 Gusseisenwerkstoffe 22 Al, Al- und Mg-Leg . 250 Kupfer, Messing, Bronzen 100

Scheibenfräser, schmal, feinkreuzverzahnt Ausführung: Feinkreuzverzahnt . Anwendung: Einsetzbar zum Nuten- oder Schlitzfräsen . Rechts- und linksschneidend einsetzbar . Für hohe Genauigkeit und sauberes Fräsbild . Vibrationsarmes Fräsen - besonders für tiefe Schnitte. . Ø x Breite d1 x b1 63 x 3,0 mm Bohrung d2 H7 22 mm Zähnezahl 28 fz 0,06 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 18 Stähle bis 1400 N/mm² 16 Gusseisenwerkstoffe 22 Al, Al- und Mg-Leg . 250 Kupfer, Messing, Bronzen 100

Walzenstirnfräser, Typ HR, blank Ausführung: Feinschruppverzahnt, mit Längs- und Quernut . Anwendung: Einsetzbar als Plan-, Eck- und Walzenfräser. . Ø x Breite d1 x b1 40 x 32 mm Bohrung d2 H7 16 mm Zähnezahl 8 fz 0,071 mm Stähle bis 850 N/mm² 35 Stähle bis 1000 N/mm² 30 Stähle bis 1400 N/mm² 20 Rost- und säurebeständige Stähle (INOX) 9 Ti, Ti-Leg . und Sonderstähle 4

Scheibenfräser, schmal, feinkreuzverzahnt Ausführung: Feinkreuzverzahnt . Anwendung: Einsetzbar zum Nuten- oder Schlitzfräsen . Rechts- und linksschneidend einsetzbar . Für hohe Genauigkeit und sauberes Fräsbild . Vibrationsarmes Fräsen - besonders für tiefe Schnitte. . Ø x Breite d1 x b1 63 x 4,0 mm Bohrung d2 H7 22 mm Zähnezahl 28 fz 0,06 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 18 Stähle bis 1400 N/mm² 16 Gusseisenwerkstoffe 22 Al, Al- und Mg-Leg . 250 Kupfer, Messing, Bronzen 100

Scheibenfräser, schmal, feinkreuzverzahnt Ausführung: Feinkreuzverzahnt . Anwendung: Einsetzbar zum Nuten- oder Schlitzfräsen . Rechts- und linksschneidend einsetzbar . Für hohe Genauigkeit und sauberes Fräsbild . Vibrationsarmes Fräsen - besonders für tiefe Schnitte. . Ø x Breite d1 x b1 63 x 1,6 mm Bohrung d2 H7 22 mm Zähnezahl 28 fz 0,06 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 18 Stähle bis 1400 N/mm² 16 Gusseisenwerkstoffe 22 Al, Al- und Mg-Leg . 250 Kupfer, Messing, Bronzen 100

Walzenstirnfräser, Typ HR, TiAlN-beschichtet Ausführung: Feinschruppverzahnt, mit Längs- und Quernut . Anwendung: Einsetzbar als Plan-, Eck- und Walzenfräser . Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich. . Ø x Breite d1 x b1 40 x 32 mm Bohrung d2 H7 16 mm Zähnezahl 8 fz 0,071 mm Stähle bis 850 N/mm² 51 Stähle bis 1000 N/mm² 44 Stähle bis 1400 N/mm² 29 Rost- und säurebeständige Stähle (INOX) 19 Ti, Ti-Leg . und Sonderstähle 5

Scheibenfräser, schmal, feinkreuzverzahnt Ausführung: Feinkreuzverzahnt . Anwendung: Einsetzbar zum Nuten- oder Schlitzfräsen . Rechts- und linksschneidend einsetzbar . Für hohe Genauigkeit und sauberes Fräsbild . Vibrationsarmes Fräsen - besonders für tiefe Schnitte. . Ø x Breite d1 x b1 100 x 5,0 mm Bohrung d2 H7 32 mm Zähnezahl 36 fz 0,08 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 18 Stähle bis 1400 N/mm² 16 Gusseisenwerkstoffe 22 Al, Al- und Mg-Leg . 250 Kupfer, Messing, Bronzen 100
