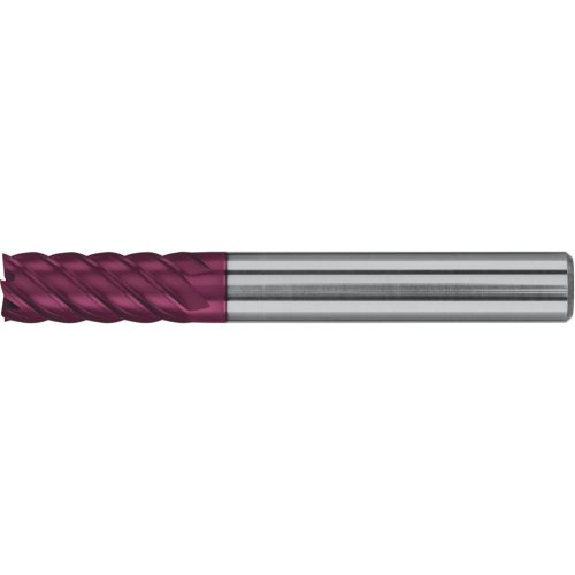

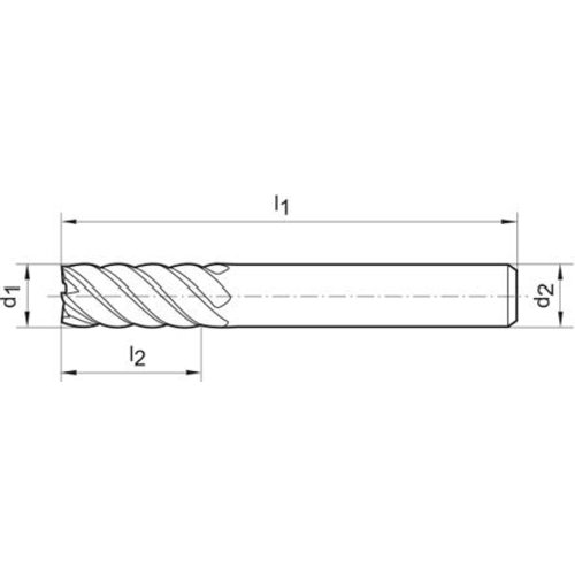

Mehrzweckfräser DIN 6527 L VHM TiALN 6,0mm HA Z 6-8 H

Radiusfräser, lang, HSS Co8, TiAlN-beschichtet Ausführung: Zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von halbkreisförmigen Profilen . Als Kopier- und Zeilenfräser im Formenbau verwendbar . Lange Ausführung nach DIN 1889 . Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich.Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich. . Ø d1 = e8 4 mm Schneidenlänge l2 11 mm Schaft-Ø d2 = h6 6 mm fz 0,013 mm Stähle bis 850 N/mm² 48 Stähle bis 1000 N/mm² 29 Stähle bis 1400 N/mm² 21 Al, Al- und Mg-Leg . 155

VHM-Schaftfräser (K10/K20) für die Alubearbeitung, 2 Schneiden, Typ W, nach Werksnorm, 45° Ausführung: Mit Zentrumschnitt . Anwendung: Einsetzbar zum Umfangs- und Bohrfräsen . Durch die 45°-Spirale entsteht ein weicher und schälender Schnitt und somit eine hohe Oberflächenqualität . Eine Gratbildung an den Schneidkanten wird vermieden . Besonders für die Alubearbeitung geeignet. . Ø d1 = e8 3 mm Schneidenlänge l2 4 mm Schaft-Ø d2 = h6 6 mm fz 0,020 mm Al, Al- und Mg-Leg . 220 Kupfer, Messing, Bronzen 150

VHM-Schaftfräser, (K10/K20), 3 Schneiden, Typ N, extra lang, 30°, Schaft HA, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Nuten sowie für die universelle Bearbeitung . Für Frästiefen bis zu 3 x D . Optimal im Formenbau verwendbar . Gegenüber eines 2-Schneiders ist der Vorschub um ca . 50 % höher. . Ø d1 = h10 3 mm Schneidenlänge l2 20 mm Schaft-Ø d2 = h6 3 mm fz 0,010 mm Stähle bis 850 N/mm² 60 Stähle bis 1000 N/mm² 60 Ti, Ti-Leg . und Sonderstähle 25 Gusseisenwerkstoffe 70

VHM-Schaftfräser (K10/K20), 2 Schneiden, Typ N, nach Werksnorm, 30°, extra lang, blank Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten sowie für die universelle Bearbeitung . Für Frästiefen bis max . 3 x D. . Ø d1 = h10 3 mm Schneidenlänge l2 20 mm Schaft-Ø d2 = h6 3 mm fz 0,007 mm Stähle bis 850 N/mm² 80 Stähle bis 1000 N/mm² 70 Ti, Ti-Leg . und Sonderstähle 25 Gusseisenwerkstoffe 90

Hohlkehlfräser, zweischneidig, Hartmetall . Schaft: 8 mm, Radius: 4 mm, Durchmesser: 8 mm, Arbeitslänge: 9,2 mm, Gesamtlänge: 40 mm . Zur Herstellung von Scharnierverbindungen mit Hohlkehlprofilen, dekorativen Ziernuten, Saftrinnen und Strukturierung von Oberflächen . Bosch-Hohlkehlfräser für Oberflächenstrukturen . Geeignet für weiche und harte Massivhölzer.

Vollhartmetall-Schaftfräser mit 35°/38° Drallsteigung, lang, TiAlN-beschichtet, Schaft HB Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangsfräsen sowie für die universelle Bearbeitung . Auch zum Besäumen und Schlichtfräsen verwendbar . Zum Schrupp-, Nuten- und Schlichtfräsen einsetzbar . Durch die ungleiche Drallsteigung entsteht ein besonders ruhiger Lauf und somit sehr gute Oberflächen am Werkstück. . Ø d1 = h10 6 mm Schneidenlänge l2 13 mm Schaft-Ø d2 = h6 6 mm fz 0,039 mm Stähle bis 850 N/mm² 180 Stähle bis 1000 N/mm² 160 Stähle bis 1400 N/mm² 120 Stähle bis 42 HRC 80 Stähle bis 52 HRC 60 Gusseisenwerkstoffe 100 Al, Al- und Mg-Leg . 300 Kupfer, Messing, Bronzen 80

VHM-Schaftfräser, kurz, 4 Schneiden, Typ N, 35°, TiAlN-beschichtet, Schaft HB . Ø d1 = h10 4,0 mm Schneidenlänge l2 11 mm Schaft-Ø d2 = h6 6 mm fz 0,016 mm Stähle bis 850 N/mm² 107 Stähle bis 1000 N/mm² 107 Stähle bis 1400 N/mm² 66 Rost- und säurebeständige Stähle (INOX) 54 Ti, Ti-Leg . und Sonderstähle 54

Hohlkehlfräser, zweischneidig, Hartmetall . Schaft: 8 mm, Radius: 6 mm, Durchmesser: 12 mm, Arbeitslänge: 9,2 mm, Gesamtlänge: 40 mm . Zur Herstellung von Scharnierverbindungen mit Hohlkehlprofilen, dekorativen Ziernuten, Saftrinnen und Strukturierung von Oberflächen . Bosch-Hohlkehlfräser für Oberflächenstrukturen . Geeignet für weiche und harte Massivhölzer.

Viertelrund-Profilfräser (Konkavfräser) Ausführung: Konkav . Anwendung: Einsetzbar zum Abrunden von Außenkanten . Zum Herstellen von Radien. . Radius r = h11 2,5 mm größter Ø d1 11 mm kleinster Ø d3 = js14 6 mm Schaft-Ø d2 = h6 10 mm fz 0,048 mm Stähle bis 850 N/mm² 16 Stähle bis 1000 N/mm² 13 Stähle bis 1400 N/mm² 13 Al, Al- und Mg-Leg . 90

Hohlkehlfräser, zweischneidig, Hartmetall . Schaft: 8 mm, Radius: 8 mm, Durchmesser: 16 mm, Arbeitslänge: 12,4 mm, Gesamtlänge: 45 mm . Zur Herstellung von Scharnierverbindungen mit Hohlkehlprofilen, dekorativen Ziernuten, Saftrinnen und Strukturierung von Oberflächen . Bosch-Hohlkehlfräser für Oberflächenstrukturen . Geeignet für weiche und harte Massivhölzer.

VHM-Schaftfräser, 68 Schneiden, Typ N, lang, 45°, TiAlN-beschichtet, Schaft HB Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Umfangsfräsen, Besäumen und Feinstschlichten . Durch die 45°-Spirale entsteht ein weicher, schälender Schnitt und somit eine hohe Oberflächenqualität . Eine Gratbildung an den Schneidkanten wird vermieden . Universelles Werkzeug. . Ø d1 = h10 6 mm Schneidenlänge l2 13 mm Schaft-Ø d2 = h6 6 mm Zähnezahl 6 fz 0,052 mm Stähle bis 850 N/mm² 118 Stähle bis 1000 N/mm² 118 Stähle bis 1400 N/mm² 87 Stähle bis 42 HRC 87 Rost- und säurebeständige Stähle (INOX) 67 Ti, Ti-Leg . und Sonderstähle 67

Scheibenfräser, schmal, feinkreuzverzahnt Ausführung: Feinkreuzverzahnt . Anwendung: Einsetzbar zum Nuten- oder Schlitzfräsen . Rechts- und linksschneidend einsetzbar . Für hohe Genauigkeit und sauberes Fräsbild . Vibrationsarmes Fräsen - besonders für tiefe Schnitte. . Ø x Breite d1 x b1 63 x 2,5 mm Bohrung d2 H7 22 mm Zähnezahl 28 fz 0,06 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 18 Stähle bis 1400 N/mm² 16 Gusseisenwerkstoffe 22 Al, Al- und Mg-Leg . 250 Kupfer, Messing, Bronzen 100

Walzenstirnfräser, Typ NF, blank, schruppschlichtverzahnt Ausführung: Profilhinterschliffen, mit Längs- und Quernut . Anwendung: Einsetzbar als Plan-, Eck- und Walzenfräser. . Ø x Breite d1 x b1 40 x 32 mm Bohrung d2 H7 16 mm Zähnezahl 6 fz 0,071 mm Stähle bis 850 N/mm² 35 Stähle bis 1000 N/mm² 30 Stähle bis 1400 N/mm² 20 Rost- und säurebeständige Stähle (INOX) 9 Ti, Ti-Leg . und Sonderstähle 4

Walzenstirnfräser, Typ N, TiAlN-beschichtet, 30° Ausführung: Profilgeschliffen, mit Längs- und Quernut . Anwendung: Einsetzbar als Plan-, Eck- und Walzenfräser . Zum umfangs- und stirnseitigen Fräsen . Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich. . Ø x Breite d1 x b1 40 x 32 mm Bohrung d2 H7 16 mm Zähnezahl 8 fz 0,070 mm Stähle bis 850 N/mm² 51 Stähle bis 1000 N/mm² 44 Stähle bis 1400 N/mm² 29 Rost- und säurebeständige Stähle (INOX) 19 Kupfer, Messing, Bronzen 50
