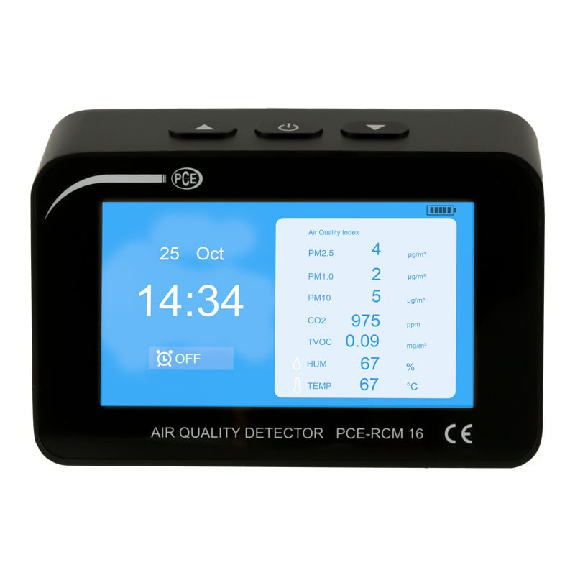

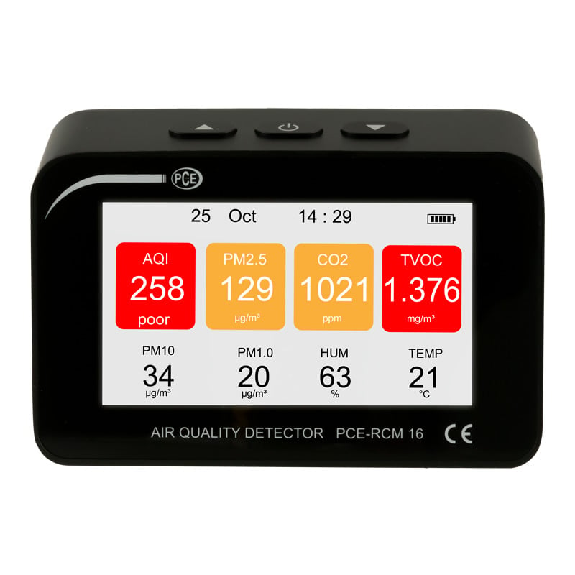

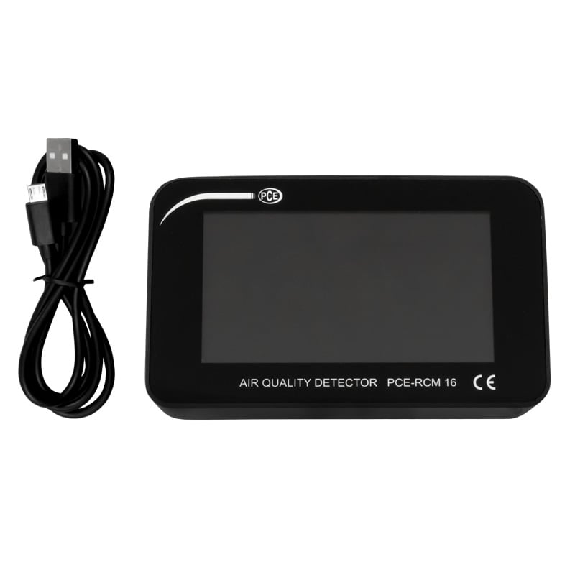

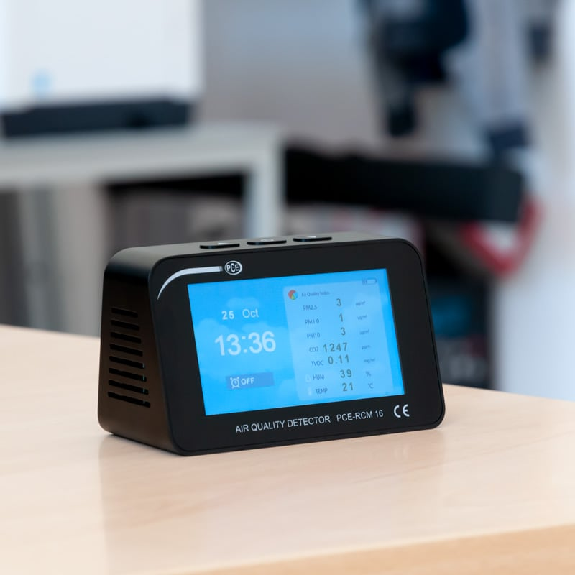

PCE Instruments Luftqualität-Detektor PCE-RCM 16 |TVOC |CO2 |PM1 |PM 2,5 |PM10 |Temperatur |Feuchtemessung

Der Luftqualität-Detektor übernimmt viele Messaufgaben . So kann der Luftqualität-Detektor z.B.: Die Massenkonzentration, Formaldehyd und TVOC messen . Dieser Luftqualität-Detektor ist speziell für die Messung in Innenräumen vorgesehen . Das 320 x 240 Pixel große Display zeigt Ihnen direkt die aktuellen Messwerte an. Durch die einfache Bedienbarkeit und dem großen Display ist dieser Luftqualität-Detektor optimal für die Messung in Büroräumen, Schulen und Wohnräumen geeignet . Mithilfe der Datenloggerfunktion können Sie sich die letzten Parameter jederzeit anschauen . Dank des eingebauten Lithium Ionen Akkus, können Sie den Luftqualität-Detektor frei an Ihrem Arbeitsplatz positionieren.

Taschengerät zur ßberprüfung von leitfähigen/ableitfähigen Oberflächen . Anzeige der Prüfwerte auf LCD-Display.Merkmale:- Balkenelektrode mit leitfähigem Gummi- mit Datenspeicher und USB-Schnittstelle zum PC- Anschluss von zwei externen Elektroden möglich- eingebauter Temperatur- und Luftfeuchte-Fühler- Anzeige der Prüfwerte auf LCD-DisplayLieferumfang:1 Stück Messgerät1 Stück leitfähiger Tragekoffer1 Stück Erdungsleitung1 Stück USB-Kabel1 Stück Werkskalibrierschein1 Stück Auslesesoftware für gespeicherte PrüfdatenTechnische Daten:Messbereich: 103-1012 OhmMessspannung: Leerlaufspannung 100 VBetriebsart: Akkubetrieb Gewicht: 400 gArt.-Nummer: 7100.SRM200.KShop-Nummer: 860610

Der Partikelzähler miss die Partikel in der Atmosphäre . Die messbaren Partikelgrößen bei dem Partikelzähler sind 0,3, 2,5 und 10 µm . Neben der Partikelzählerfunktion misst der Partikelzähler auch die Massenkonzentration PM2,5 und PM10 . Für eine ausreichende Durchflussrate beim Partikelzähler sorgt die verbaute leistungsstarke Pumpe . Zusätzlich kann der Partikelzähler auch die Temperatur, die Luftfeuchtigkeit und den Taupunkt messen. Die Messwerte lassen sich beim Partikelzähler direkt auf dem Display ablesen . Auch eine Datenspeicherung ist bei dem Partikelzähler möglich, um die Messwerte nach einem Messverlauf zu analysieren . Für einen mobile Anwendung sorgt der eingesetzte Akku . Dieser ermöglicht einen mobilen Dauerbetrieb von ca . 4 Stunden . Ein Partikelzähler kommt überall dort zum Einsatz, wo eine mögliche gesundheitliche Gefährdung durch Feinstaub auftreten könnte . Dazu zählen die Verschmutzung durch Verbrennung, Fertigung, Energieerzeugung, Fahrzeugmotoremissionen und die Verschmutzung, die die Konstruktionsindustrie erzeugt.

Das Rückgewinnungsgerät für Kältemittel ist ideal für alle Kälteanlagenbauer und Techniker zur Absaugung von Kältemitteln geeignet . Dabei kann es für Kältemittel der Klassen A1, A2L und A2 verwendet werden . Das kompakte Rückgewinnungsgerät für Kältemittel ist durch einen Griff leicht transportabel und einfach zu bedienen . Mit dem Drehregler kann die Absauggeschwindigkeit eingestellt werden . Zudem verfügt das Absauggerät über eine "Purge-Funktion" die eine Reinigung des Systems, also eine Entleerung von Kältemittelresten in dem Gerät durchführt . Der starke ölfreie 2-Kolben Kompressor kann dabei einen Druck von bis zu 38,5 bar aufbauen und je nach Kältemittel Absauggeschwindigkeiten bis zu 9,5 kg/min erreichen . Das Rückgewinnungsgerät für Kältemittel verfügt über ein Ansaug- und ein Auslassmanometer, so dass Druckänderungen jederzeit beobachtet werden können . Außerdem schaltet sich die Rückgewinnung automatisch ab, wenn der Innendruck höher als 38,5 bar ist, um einen sicheren Betrieb zu gewährleisten . Bei dem Rückgewinnungsgerät für Kältemittel liegt ein Kältemittelfilter, ein kurzer Filteranschlussschlauch, ein OFP-Kabel und ein Tragegurt bei . Benötigt wird das Rückgewinnungsgerät für Kältemittel bei der Inbetriebnahme oder Wartung von Wärmepumpen, Klimaanlagen oder ähnlichen Systemen die mit Kältemittel befüllt sind . Eine regelmäßige Kontrolle und Wartung verlängert die Lebensdauer der Anlagen und steigert die Energieeffizienz.

Durchflussmesser zum Festeinbau / PoE und Sensor mit 9 m Ethernet-Kabel / Messung von Durchfluss und Volumenstrom über Ultraschall / einfache Bedienung über 4 Tasten Unser Durchflussmesser zum Festeinbau ermöglicht die Messung der Durchflussgeschwindigkeit von 0,03 bis 5 m/s . Eingesetzt werden kann der Durchflussmesser für Messungen an PVC-Rohren mit einem Durchmesser zwischen 72 und 80 mm . Der Durchflussmesser zum Festeinbau der PCE-UFM-PVC Serie nutzt die Ultraschall-Laufzeitmessung zur Bestimmung von Geschwindigkeit und Durchflussvolumen . Zur einfachen Installation verfügt der Durchflussmesser über eine separate externe Befestigungsvorrichtung, ohne dass dabei das flüssige Medium berührt oder die Produktion gestoppt werden muss . Spezielle Koppelpads sorgen dafür, dass dieses Ultraschall-Clamp-On-System auch ohne Kontaktgel verwendet werden kann . Der Durchflussmesser zum Festeinbau ist mit einem 360° drehbaren Display ausgestattet, das in vier Richtungen (0°, 90°, 180°, 270°) eingestellt werden kann . Auf dem LCD-Farbdisplay werden unter anderem die Durchflussgeschwindigkeit, Datum, Uhrzeit, Signalqualität, Netzwerkverbindungsstatus, Momentangeschwindigkeit und kumulativer Durchfluss angezeigt . Die Durchflusseinheit kann zwischen m³, l und Gal gewählt werden. Der Durchflussmesser zum Festeinbau nutzt Power-over-Ethernet (PoE) für Stromversorgung und Ethernet-Kommunikation um Daten in der Cloud zu speichern . Dadurch können Benutzer ihre Messdaten jederzeit ortsunabhängig über mobile Geräte oder Computer abrufen, verwalten und analysieren ohne Produktionsprozesse zu unterbrechen . In der Wasser- und Abwasserwirtschaft, Trinkwasseraufbereitung oder in der Industrie werden Durchflussmesser in Prozessen eingesetzt, bei denen Wasser als Kühlmittel, Reinigungsmittel oder Bestandteil von Produktionsabläufen verwendet wird . Sie helfen, den Wasserverbrauch zu optimieren und den Prozessablauf zu steuern. Merkmale Messbereich: 0,03 .. . 5 m/s Anzeige von Durchflussgeschwindigkeit, Volumenstrom Rohrgröße: DN65 (72 .. . 80 mm) Rohrmaterial: PVC Schnittstelle: Ethernet inkl . Koppelpads zur Wiederverwendung

Das Ultraschall-Durchflussmessgerät hat einen Messbereich von ±32 m/s . Mit einer Genauigkeit von ±1,5 % v . Mw . bei einem Rohrdurchmesser von DN 50, ±3,5 % v . Mw . bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v . Mw . ist das Ultraschall-Durchflussmessgerät ein besonders präzises Messmittel . Für die Installation der Sensoren beim Ultraschall-Durchflussmessgerät, steht eine Installationshilfe zur Verfügung . Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschall-Durchflussmessgerät angezeigt . Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschall-Durchflussmessgerät in dem richtigen Abstand zueinander positioniert sind . Um Durchflussmessung mit dem Ultraschall-Durchflussmessgerät durchzuführen, wird nach Eingabe der Rohr- und Mediumspezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt . Bei der Anzeige der Messwerte stehen bei dem Ultraschall-Durchflussmessgerät die verschiedensten Einheiten zur Verfügung . So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob . Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall-Durchflussmessgerät aufzuzeichnen . Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschall-Durchflussmessgerät eingestellt werden . Ein Speicherpunkt enthält bei dem Ultraschall-Durchflussmessgerät einmalig alle Messgrößen . Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall-Durchflussmessgerät . Dabei können 10 Millionen Messpunkte auf dem Ultraschall-Durchflussmessgerät gespeichert werden. Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschall-Durchflussmessgerät ausgelesen werden . Für die Analyse können die Messwerte vom Ultraschall-Durchflussmessgerät tabellarisch als auch grafisch angezeigt werden . Für eine Weiterverarbeitung der Messwerte vom Ultraschall-Durchflussmessgerät können diese im .csv Dateiformat exportiert werden . Alternativ kann über die Software ein PDF Report erstellt werden . Für eine vereinfachte Bedienung, kann das Ultraschall-Durchflussmessgerät über die Software eingestellt werden . Eine Liveansicht der Messwerte vom Ultraschall-Durchflussmessgerät ist mit der Software auch möglich . Um die Wärmemenge mit dem Ultraschall-Durchflussmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt . Diese stehen bei dem PCE-TDS 200+ zur Verfügung . Die beiden Thermoelemente vom Ultraschall-Durchflussmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen . Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschall-Durchflussmessgerät die Wärmemenge bestimmen . Bei Bedarf kann das Ultraschall-Durchflussmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen . Somit findet das Ultraschall-Durchflussmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage. Das LC Farbdisplay vom Ultraschall-Durchflussmessgerät hat eine Größe von 2,8 und ist somit gut ablesbar . Optional kann das Ultraschallprüfgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden . PCE-TDS 200 MR SENSOR Getrennte On Rail Sensoren für die Rohrgrößen DN 50 700 / 57 720 mm . Die Temperaturbeständigkeit liegt zwischen -30 160 °C . Der Sensor auf der jeweiligen Schiene befindet sich auf einer Schiene und kann somit passend positioniert werden . Unterhalb der Schienen befinden sich Magneten, die es ermöglichen sich selbstständig an Rohren mit einem eisenhaltigen Metall festzuhalten.

Ultraschall-Durchflussmessgerät mit 32 GB Datenspeicher / Messbereich ±32 m/s / Reproduzierbarkeit ±0,5 % vom Messwert / verschiedene Messsonden / Alarmgrenzwerte / 2,8 " LC-Display / für alle Medien Das Ultraschall-Durchflussmessgerät hat einen Messbereich von ±32 m/s . Mit einer Genauigkeit von ±1,5 % v . Mw . bei einem Rohrdurchmesser von DN 50, ±3,5 % v . Mw . bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v . Mw . ist das Ultraschall-Durchflussmessgerät ein besonders präzises Messmittel . Für die Installation der Sensoren beim Ultraschall-Durchflussmessgerät, steht eine Installationshilfe zur Verfügung . Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschall-Durchflussmessgerät angezeigt . Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschall-Durchflussmessgerät in dem richtigen Abstand zueinander positioniert sind . Um Durchflussmessung mit dem Ultraschall-Durchflussmessgerät durchzuführen, wird nach Eingabe der Rohr- und Mediumspezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt . Bei der Anzeige der Messwerte stehen bei dem Ultraschall-Durchflussmessgerät die verschiedensten Einheiten zur Verfügung . So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob . Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall-Durchflussmessgerät aufzuzeichnen . Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschall-Durchflussmessgerät eingestellt werden . Ein Speicherpunkt enthält bei dem Ultraschall-Durchflussmessgerät einmalig alle Messgrößen . Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall-Durchflussmessgerät . Dabei können 10 Millionen Messpunkte auf dem Ultraschall-Durchflussmessgerät gespeichert werden. Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschall-Durchflussmessgerät ausgelesen werden . Für die Analyse können die Messwerte vom Ultraschall-Durchflussmessgerät tabellarisch als auch grafisch angezeigt werden . Für eine Weiterverarbeitung der Messwerte vom Ultraschall-Durchflussmessgerät können diese im .csv Dateiformat exportiert werden . Alternativ kann über die Software ein PDF Report erstellt werden . Für eine vereinfachte Bedienung, kann das Ultraschall-Durchflussmessgerät über die Software eingestellt werden . Eine Liveansicht der Messwerte vom Ultraschall-Durchflussmessgerät ist mit der Software auch möglich . Um die Wärmemenge mit dem Ultraschall-Durchflussmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt . Diese stehen bei dem PCE-TDS 200+ zur Verfügung . Die beiden Thermoelemente vom Ultraschall-Durchflussmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen . Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschall-Durchflussmessgerät die Wärmemenge bestimmen . Bei Bedarf kann das Ultraschall-Durchflussmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen . Somit findet das Ultraschall-Durchflussmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage. Das LC Farbdisplay vom Ultraschall-Durchflussmessgerät hat eine Größe von 2,8 und ist somit gut ablesbar . PCE-TDS 200 SR SENSOR Verbundene On Rail Sensoren für die Rohrgrößen DN 15 100 / 20 108 mm . Beide Sensoren befinden sich auf einer Schiene um die Positionierung der Sensoren zu vereinfachen . Für die vereinfachte Handhabung befindet sich an der Schiene ein entsprechender Handgriff . Unterhalb der Schienen befinden sich Magneten, die es ermöglichen sich selbstständig an Rohren mit einem eisenhaltigen Metall festzuhalten. Merkmale Messbereich ±32 m/s USB-C Schnittstelle zur Datenübertragung optionale Software zur Analyse der Messwerte Reproduzierbarkeit ±0,5 % vom Messwert Datenspeicher für 10 Millionen Messpunkte individuell einstellbare Alarmgrenzwerte

Ultraschall-Durchflussmessgerät mit 32 GB Datenspeicher / Messbereich ±32 m/s / Reproduzierbarkeit ±0,5 % vom Messwert / verschiedene Messsonden / Alarmgrenzwerte / 2,8 " LC-Display / für alle Medien / optional mit DAkkS oder ISO Kalibrierzertifikat Das Ultraschall-Durchflussmessgerät hat einen Messbereich von ±32 m/s . Mit einer Genauigkeit von ±1,5 % v . Mw . bei einem Rohrdurchmesser von DN 50, ±3,5 % v . Mw . bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v . Mw . ist das Ultraschall-Durchflussmessgerät ein besonders präzises Messmittel . Für die Installation der Sensoren beim Ultraschall-Durchflussmessgerät, steht eine Installationshilfe zur Verfügung . Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschall-Durchflussmessgerät angezeigt . Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschall-Durchflussmessgerät in dem richtigen Abstand zueinander positioniert sind . Um Durchflussmessung mit dem Ultraschall-Durchflussmessgerät durchzuführen, wird nach Eingabe der Rohr- und Medium Spezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt . Bei der Anzeige der Messwerte stehen bei dem Ultraschall-Durchflussmessgerät die verschiedensten Einheiten zur Verfügung . So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob . Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall-Durchflussmessgerät aufzuzeichnen . Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschall-Durchflussmessgerät eingestellt werden . Ein Speicherpunkt enthält bei dem Ultraschall-Durchflussmessgerät einmalig alle Messgrößen . Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall-Durchflussmessgerät . Dabei können 10 Millionen Messpunkte auf dem Ultraschall-Durchflussmessgerät gespeichert werden. Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschall-Durchflussmessgerät ausgelesen werden . Für die Analyse können die Messwerte vom Ultraschall-Durchflussmessgerät tabellarisch als auch grafisch angezeigt werden . Für eine Weiterverarbeitung der Messwerte vom Ultraschall-Durchflussmessgerät können diese im .csv Dateiformat exportiert werden . Alternativ kann über die Software ein PDF Report erstellt werden . Für eine vereinfachte Bedienung, kann das Ultraschall-Durchflussmessgerät über die Software eingestellt werden . Eine Liveansicht der Messwerte vom Ultraschall-Durchflussmessgerät ist mit der Software auch möglich . Um die Wärmemenge mit dem Ultraschall-Durchflussmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt . Diese stehen bei dem PCE-TDS 200+ zur Verfügung . Die beiden Thermoelemente vom Ultraschall-Durchflussmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen . Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschall-Durchflussmessgerät die Wärmemenge bestimmen . Bei Bedarf kann der Ultraschall-Durchflussmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen . Somit findet das Ultraschall-Durchflussmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage. Das LC Farbdisplay vom Ultraschall-Durchflussmessgerät hat eine Größe von 2,8 und ist somit gut ablesbar . Optional kann das Ultraschall-Durchflussmessgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden . PCE-TDS 200 S SENSOR Kleines Sensor Paar für die Rohrdurchmesser DN 15 100 / 20 108 mm . Geeignet für besonders kleine Rohre . Die Sensoren haben eine besonders kleine Abmessung von 45 x 30 x 30 mm und eine Temperaturbeständigkeit von -30 160 °C . Dank der Magneten an der Unterseite, können die Sensoren auf eisenhaltigen Metallen montiert werden . Zusätzlich können die Sensoren zum Ultraschall-Durchflussmessgerät mittels lösbarer Kabelbinder mit dem Rohr verbunden werden . PCE-TDS 200 L SENSOR Großes Sensor Paar für die Rohrdurchmesser DN 300 .. . 6000 . Dieses Sensorpaar ist somit für besonders große Rohre geeignet . Befestigt werden können die Sensoren zum Ultraschall-Durchflussmessgerät mit lösbaren Kabelbinder . Dank der verbauten Magneten können die Sensoren an Rohren mit einem eisenhaltigen Metall angeheftet werden . Die Sensoren haben einer Abmessung von 91 x 52 x 44 mm. Merkmale Messbereich ±32 m/s USB-C Schnittstelle zur Datenübertragung optionale Software zur Analyse der Messwerte Reproduzierbarkeit ±0,5 % vom Messwert Datenspeicher für 10 Millionen Messpunkte individuell einstellbare Alarmgrenzwerte

Das Ultraschall-Durchflussmessgerät hat einen Messbereich von ±32 m/s . Mit einer Genauigkeit von ±1,5 % v . Mw . bei einem Rohrdurchmesser von DN 50, ±3,5 % v . Mw . bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v . Mw . ist das Ultraschall-Durchflussmessgerät ein besonders präzises Messmittel . Für die Installation der Sensoren beim Ultraschall-Durchflussmessgerät, steht eine Installationshilfe zur Verfügung . Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschall-Durchflussmessgerät angezeigt . Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschall-Durchflussmessgerät in dem richtigen Abstand zueinander positioniert sind . Um Durchflussmessung mit dem Ultraschall-Durchflussmessgerät durchzuführen, wird nach Eingabe der Rohr- und Mediumspezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt . Bei der Anzeige der Messwerte stehen bei dem Ultraschall-Durchflussmessgerät die verschiedensten Einheiten zur Verfügung . So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob . Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall-Durchflussmessgerät aufzuzeichnen . Dabei können Start- und Stoppbedingungen und der Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschall-Durchflussmessgerät eingestellt werden . Ein Speicherpunkt enthält bei dem Ultraschall-Durchflussmessgerät einmalig alle Messgrößen . Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall-Durchflussmessgerät . Dabei können 10 Millionen Messpunkte auf dem Ultraschall-Durchflussmessgerät gespeichert werden. Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschall-Durchflussmessgerät ausgelesen werden . Für die Analyse können die Messwerte vom Ultraschall-Durchflussmessgerät tabellarisch als auch grafisch angezeigt werden . Für eine Weiterverarbeitung der Messwerte vom Ultraschall-Durchflussmessgerät können diese im .csv Dateiformat exportiert werden . Alternativ kann über die Software ein PDF Report erstellt werden . Für eine vereinfachte Bedienung, kann das Ultraschall-Durchflussmessgerät über die Software eingestellt werden . Eine Liveansicht der Messwerte vom Ultraschall-Durchflussmessgerät ist mit der Software auch möglich . Um die Wärmemenge mit dem Ultraschall-Durchflussmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt . Diese stehen bei dem PCE-TDS 200+ zur Verfügung . Die beiden Thermoelemente vom Ultraschall-Durchflussmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen . Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschall-Durchflussmessgerät die Wärmemenge bestimmen . Bei Bedarf kann das Ultraschall-Durchflussmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen . Somit findet das Ultraschall-Durchflussmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage. Das LC Farbdisplay vom Ultraschall-Durchflussmessgerät hat eine Größe von 2,8 und ist somit gut ablesbar . Optional kann das Ultraschall-Durchflussmessgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden . PCE-TDS 200 S SENSOR Kleines Sensor Paar für die Rohrdurchmesser DN 15 100 / 20 108 mm . Geeignet für besonders kleine Rohre . Die Sensoren haben eine besonders kleine Abmessung von 45 x 30 x 30 mm und eine Temperaturbeständigkeit von -30 160 °C . Dank der Magneten an der Unterseite, können die Sensoren auf eisenhaltigen Metallen montiert werden . Zusätzlich können die Sensoren zum Ultraschall-Durchflussmessgerät mittels lösbarer Kabelbinder mit dem Rohr verbunden werden. PCE-TDS 200 M SENSOR Mittleres Sensoren Paar für die Rohrdurchmesser DN 50 700 / 57 720 mm . Geeignet für die Durchflussmessung an mittelgroßen Rohren . Mit den verbauten Magneten an bei den Sensoren zu dem Ultraschall-Durchflussmessgerät können diese an eisenhaltigen Rohren angeheftet werden . Alternativ können die Sensoren mit lösbaren Kabelbindern an das Rohr montiert werden . Die Temperaturbeständigkeit liegt zwischen -30 160 °C. PCE-TDS 200 L SENSOR Großes Sensor Paar für die Rohrdurchmesser DN 300 .. . 6000 . Dieses Sensorpaar ist somit für besonders große Rohre geeignet . Befestigt werden können die Sensoren zum Ultraschall-Durchflussmessgerät mit lösbaren Kabelbinder . Dank der verbauten Magneten können die Sensoren an Rohren mit einem eisenhaltigen Metall angeheftet werden . Die Sensoren haben einer Abmessung von 91 x 52 x 44 mm.

Das Ultraschall Durchflussmessgerät hat einen Messbereich von ±32 m/s . Mit einer Genauigkeit von ±1,5 % v . Mw . bei einem Rohrdurchmesser von DN 50, ±3,5 % v . Mw . bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v . Mw . ist das Ultraschall Durchflussmessgerät ein besonders präzises Messmittel . Für die Installation der Sensoren beim Ultraschall Durchflussmessgerät, steht eine Installationshilfe zur Verfügung . Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschall Durchflussmessgerät angezeigt . Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschall Durchflussmessgerät in dem richtigen Abstand zueinander positioniert sind . Um Durchflussmessung mit dem Ultraschall Durchflussmessgerät durchzuführen, wird nach Eingabe der Rohr- und Mediumspezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt . Bei der Anzeige der Messwerte stehen bei dem Ultraschall Durchflussmessgerät die verschiedensten Einheiten zur Verfügung . So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob . Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall Durchflussmessgerät aufzuzeichnen . Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschall Durchflussmessgerät eingestellt werden . Ein Speicherpunkt enthält bei dem Ultraschall Durchflussmessgerät einmalig alle Messgrößen . Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall Durchflussmessgerät . Dabei können 10 Millionen Messpunkte auf dem Ultraschall Durchflussmessgerät gespeichert werden. Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschall Durchflussmessgerät ausgelesen werden . Für die Analyse können die Messwerte vom Ultraschall Durchflussmessgerät tabellarisch als auch grafisch angezeigt werden . Für eine Weiterverarbeitung der Messwerte vom Ultraschall Durchflussmessgerät können diese im .csv Dateiformat exportiert werden . Alternativ kann über die Software ein PDF Report erstellt werden . Für eine vereinfachte Bedienung, kann das Ultraschall Durchflussmessgerät über die Software eingestellt werden . Eine Liveansicht der Messwerte vom Ultraschall Durchflussmessgerät ist mit der Software auch möglich . Um die Wärmemenge mit dem Ultraschall Durchflussmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt . Diese stehen bei dem PCE-TDS 200+ zur Verfügung . Die beiden Thermoelemente vom Ultraschall Durchflussmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen . Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschall Durchflussmessgerät die Wärmemenge bestimmen . Bei Bedarf kann das Ultraschall Durchflussmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen . Somit findet das Ultraschall Durchflussmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage. Das LC Farbdisplay vom Ultraschall Durchflussmessgerät hat eine Größe von 2,8 und ist somit gut ablesbar . Optional kann das Ultraschall Durchflussmessgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden.

Das Ultraschall Durchflussmessgerät hat einen Messbereich von ±32 m/s . Mit einer Genauigkeit von ±1,5 % v . Mw . bei einem Rohrdurchmesser von DN 50, ±3,5 % v . Mw . bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v . Mw . ist das Ultraschall Durchflussmessgerät ein besonders präzises Messmittel . Für die Installation der Sensoren beim Ultraschall Durchflussmessgerät, steht eine Installationshilfe zur Verfügung . Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschall Durchflussmessgerät angezeigt . Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschall Durchflussmessgerät in dem richtigen Abstand zueinander positioniert sind . Um Durchflussmessung mit dem Ultraschall Durchflussmessgerät durchzuführen, wird nach Eingabe der Rohr- und Mediumspezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt . Bei der Anzeige der Messwerte stehen bei dem Ultraschall Durchflussmessgerät die verschiedensten Einheiten zur Verfügung . So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob . Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall Durchflussmessgerät aufzuzeichnen . Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschall Durchflussmessgerät eingestellt werden . Ein Speicherpunkt enthält bei dem Ultraschall Durchflussmessgerät einmalig alle Messgrößen . Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall Durchflussmessgerät . Dabei können 10 Millionen Messpunkte auf dem Ultraschall Durchflussmessgerät gespeichert werden. Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschall Durchflussmessgerät ausgelesen werden . Für die Analyse können die Messwerte vom Ultraschall Durchflussmessgerät tabellarisch als auch grafisch angezeigt werden . Für eine Weiterverarbeitung der Messwerte vom Ultraschall Durchflussmessgerät können diese im .csv Dateiformat exportiert werden . Alternativ kann über die Software ein PDF Report erstellt werden . Für eine vereinfachte Bedienung, kann das Ultraschall Durchflussmessgerät über die Software eingestellt werden . Eine Liveansicht der Messwerte vom Ultraschall Durchflussmessgerät ist mit der Software auch möglich . Um die Wärmemenge mit dem Ultraschall Durchflussmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt . Diese stehen bei dem PCE-TDS 200+ zur Verfügung . Die beiden Thermoelemente vom Ultraschall Durchflussmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen . Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschall Durchflussmessgerät die Wärmemenge bestimmen . Bei Bedarf kann das Ultraschall Durchflussmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen . Somit findet das Ultraschall Durchflussmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage. Das LC Farbdisplay vom Ultraschall Durchflussmessgerät hat eine Größe von 2,8 und ist somit gut ablesbar . Optional kann das Ultraschall Durchflussmessgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden . PCE-TDS 200 S SENSOR Kleines Sensor Paar für die Rohrdurchmesser DN 15 100 / 20 108 mm . Geeignet für besonders kleine Rohre . Die Sensoren haben eine besonders kleine Abmessung von 45 x 30 x 30 mm und eine Temperaturbeständigkeit von -30 160 °C . Dank der Magneten an der Unterseite, können die Sensoren auf eisenhaltigen Metallen montiert werden . Zusätzlich können die Sensoren zum Ultraschall Durchflussmessgerät mittels lösbarer Kabelbinder mit dem Rohr verbunden werden . PCE-TDS 200 L SENSOR Großes Sensor Paar für die Rohrdurchmesser DN 300 .. . 6000 . Dieses Sensorpaar ist somit für besonders große Rohre geeignet . Befestigt werden können die Sensoren zum Ultraschall Durchflussmessgerät mit lösbaren Kabelbinder . Dank der verbauten Magneten können die Sensoren an Rohren mit einem eisenhaltigen Metall angeheftet werden . Die Sensoren haben einer Abmessung von 91 x 52 x 44 mm.

Das Ultraschall-Durchflussmessgerät hat einen Messbereich von ±32 m/s . Mit einer Genauigkeit von ±1,5 % v . Mw . bei einem Rohrdurchmesser von DN 50, ±3,5 % v . Mw . bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v . Mw . ist das Ultraschall-Durchflussmessgerät ein besonders präzises Messmittel . Für die Installation der Sensoren beim Ultraschall-Durchflussmessgerät, steht eine Installationshilfe zur Verfügung . Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschall-Durchflussmessgerät angezeigt . Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschall-Durchflussmessgerät in dem richtigen Abstand zueinander positioniert sind . Um Durchflussmessung mit dem Ultraschall-Durchflussmessgerät durchzuführen, wird nach Eingabe der Rohr- und Mediumspezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt . Bei der Anzeige der Messwerte stehen bei dem Ultraschall-Durchflussmessgerät die verschiedensten Einheiten zur Verfügung . So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob . Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall-Durchflussmessgerät aufzuzeichnen . Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschall-Durchflussmessgerät eingestellt werden . Ein Speicherpunkt enthält bei dem Ultraschall-Durchflussmessgerät einmalig alle Messgrößen . Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall-Durchflussmessgerät . Dabei können 10 Millionen Messpunkte auf dem Ultraschall-Durchflussmessgerät gespeichert werden. Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschall-Durchflussmessgerät ausgelesen werden . Für die Analyse können die Messwerte vom Ultraschall-Durchflussmessgerät tabellarisch als auch grafisch angezeigt werden . Für eine Weiterverarbeitung der Messwerte vom Ultraschall-Durchflussmessgerät können diese im .csv Dateiformat exportiert werden . Alternativ kann über die Software ein PDF Report erstellt werden . Für eine vereinfachte Bedienung, kann das Ultraschall-Durchflussmessgerät über die Software eingestellt werden . Eine Liveansicht der Messwerte vom Ultraschall-Durchflussmessgerät ist mit der Software auch möglich . Um die Wärmemenge mit dem Ultraschall-Durchflussmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt . Diese stehen bei dem PCE-TDS 200+ zur Verfügung . Die beiden Thermoelemente vom Ultraschall-Durchflussmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen . Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschall-Durchflussmessgerät die Wärmemenge bestimmen . Bei Bedarf kann das Ultraschall-Durchflussmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen . Somit findet das Ultraschall-Durchflussmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage. Das LC Farbdisplay vom Ultraschall-Durchflussmessgerät hat eine Größe von 2,8 und ist somit gut ablesbar . Optional kann das Ultraschall-Durchflussmessgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden . PCE-TDS 200 MR SENSOR Getrennte On Rail Sensoren für die Rohrgrößen DN 50 700 / 57 720 mm . Die Temperaturbeständigkeit liegt zwischen -30 160 °C . Der Sensor auf der jeweiligen Schiene befindet sich auf einer Schiene und kann somit passend positioniert werden . Unterhalb der Schienen befinden sich Magneten, die es ermöglichen sich selbstständig an Rohren mit einem eisenhaltigen Metall festzuhalten.

Ultraschall-Durchflussmessgerät mit 32 GB Datenspeicher / Messbereich ±32 m/s / Reproduzierbarkeit ±0,5 % vom Messwert / verschiedene Messsonden / Alarmgrenzwerte / 2,8 " LC-Display / für alle Medien / optional mit DAkkS oder ISO Kalibrierzertifikat Das Ultraschall-Durchflussmessgerät hat einen Messbereich von ±32 m/s . Mit einer Genauigkeit von ±1,5 % v . Mw . bei einem Rohrdurchmesser von DN 50, ±3,5 % v . Mw . bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v . Mw . ist das Ultraschall-Durchflussmessgerät ein besonders präzises Messmittel . Für die Installation der Sensoren beim Ultraschall-Durchflussmessgerät, steht eine Installationshilfe zur Verfügung . Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschall-Durchflussmessgerät angezeigt . Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschall-Durchflussmessgerät in dem richtigen Abstand zueinander positioniert sind . Um Durchflussmessung mit dem Ultraschall-Durchflussmessgerät durchzuführen, wird nach Eingabe der Rohr- und Medium Spezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt . Bei der Anzeige der Messwerte stehen bei dem Ultraschall-Durchflussmessgerät die verschiedensten Einheiten zur Verfügung . So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob . Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall-Durchflussmessgerät aufzuzeichnen . Dabei können Start- und Stoppbedingungen und der Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschall-Durchflussmessgerät eingestellt werden . Ein Speicherpunkt enthält bei dem Ultraschall-Durchflussmessgerät einmalig alle Messgrößen . Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall-Durchflussmessgerät . Dabei können 10 Millionen Messpunkte auf dem Ultraschall-Durchflussmessgerät gespeichert werden. Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschall-Durchflussmessgerät ausgelesen werden . Für die Analyse können die Messwerte vom Ultraschall-Durchflussmessgerät tabellarisch als auch grafisch angezeigt werden . Für eine Weiterverarbeitung der Messwerte vom Ultraschall-Durchflussmessgerät können diese im .csv Dateiformat exportiert werden . Alternativ kann über die Software ein PDF Report erstellt werden . Für eine vereinfachte Bedienung, kann das Ultraschall-Durchflussmessgerät über die Software eingestellt werden . Eine Liveansicht der Messwerte vom Ultraschall-Durchflussmessgerät ist mit der Software auch möglich . Um die Wärmemenge mit dem Ultraschall-Durchflussmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt . Diese stehen bei dem PCE-TDS 200+ zur Verfügung . Die beiden Thermoelemente vom Ultraschall-Durchflussmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen . Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschall-Durchflussmessgerät die Wärmemenge bestimmen . Bei Bedarf kann das Ultraschall-Durchflussmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen . Somit findet das Ultraschall-Durchflussmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage. Das LC Farbdisplay vom Ultraschall-Durchflussmessgerät hat eine Größe von 2,8 und ist somit gut ablesbar . Optional kann das Ultraschall-Durchflussmessgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden . PCE-TDS 200 S SENSOR Kleines Sensor Paar für die Rohrdurchmesser DN 15 100 / 20 108 mm . Geeignet für besonders kleine Rohre . Die Sensoren haben eine besonders kleine Abmessung von 45 x 30 x 30 mm und eine Temperaturbeständigkeit von -30 160 °C . Dank der Magneten an der Unterseite, können die Sensoren auf eisenhaltigen Metallen montiert werden . Zusätzlich können die Sensoren zum Ultraschall-Durchflussmessgerät mittels lösbarer Kabelbinder mit dem Rohr verbunden werden. PCE-TDS 200 M SENSOR Mittleres Sensoren Paar für die Rohrdurchmesser DN 50 700 / 57 720 mm . Geeignet für die Durchflussmessung an mittelgroßen Rohren . Mit den verbauten Magneten an bei den Sensoren zu dem Ultraschall-Durchflussmessgerät können diese an eisenhaltigen Rohren angeheftet werden . Alternativ können die Sensoren mit lösbaren Kabelbindern an das Rohr montiert werden . Die Temperaturbeständigkeit liegt zwischen -30 160 °C. PCE-TDS 200 L SENSOR Großes Sensor Paar für die Rohrdurchmesser DN 300 .. . 6000 . Dieses Sensorpaar ist somit für besonders große Rohre geeignet . Befestigt werden können die Sensoren zum Ultraschall-Durchflussmessgerät mit lösbaren Kabelbinder . Dank der verbauten Magneten können die Sensoren an Rohren mit einem eisenhaltigen Metall angeheftet werden . Die Sensoren haben einer Abmessung von 91 x 52 x 44 mm. Merkmale Messbereich ±32 m/s USB-C Schnittstelle zur Datenübertragung optionale Software zur Analyse der Messwerte Reproduzierbarkeit ±0,5 % vom Messwert Wärmemengenmessung Datenspeicher für 10 Millionen Messpunkte individuell einstellbare Alarmgrenzwerte optional mit ISO oder DAkkS Kalibrierzertifikat

Der Windgeber besticht durch seine kompakte Bauform und verschiedenen Ausgangssignale . So ist der Windgeber für Anwendungen in der Warntechnik, Gebäudeautomatisierung und Haustechnik einsetzbar . Je nach Windgeber steht ein 4 .. . 20 mA-, 0 .. . 10 V-, Modbus- oder Impulsausgang zur Verfügung . Der Windgeber ist als Stern ausgeführt, sodass ein windrichtungsunabhängiger Betrieb gewährleistet ist . Der Windgeber ist aus robustem Kunststoff gefertigt und somit gegen Rost und Korrosion beständig . Weiterhin ist der Windgeber nach IP65 geschützt . Der Aufbau des Windgebers stellt ebenso sicher, dass er besonders gegen hochfrequente und elektromagnetische Strahlung geschützt ist . Der Messbereich erstreckt sich zwischen 0,8 .. . 50 m/s . Standardmäßig verfügt der Windgeber über ein 20 m Anschlusskabel . Optional ist ein Montagekit aus Edelstahl zum Anemometer erhältlich.
