Nietlochreibahle DIN 311 HSS 10,0mm

Maschinenreibahle, DIN 212-1, HSS-E, Oberfläche blank Ausführung: HSS-E, mit Linksspirale ca . 7°, kurzem Anschnitt und ungleicher Zahnteilung . Somit wird eine saubere und genaue Bohrung erzielt . Mit Zylinderschaft . Toleranz h9 . Anwendung: Zum Reiben von Durchgangsbohrungen, wegen des kurzen Anschnitts bedingt auch zum Reiben von Sacklöchern geeignet . Besonders für Stahlwerkstoffe wie allgemeine Baustähle, Automatenstähle, Vergütungsstähle, Einsatzstähle, Werkzeugstähle, Schnellarbeitsstähle, Gusseisen, Kugelgrafit- und Temperguss, weiche NE-Metalle wie Aluminium und Messing verwendbar. . Nenn-Ø 3,0* mm Schneidenlänge 15,0 mm Gesamtlänge 61 mm Schaft-Ø h9 3,0 mm Ausführung * Form B Stähle bis 850 N/mm² 10 Stähle bis 1000 N/mm² 8 Stähle bis 1400 N/mm² 5 Rost- und säurebeständige Stähle (INOX) 4 Ti, Ti-Leg . und Sonderstähle 4 Gusseisenwerkstoffe 6 Al, Al- und Mg-Leg . 18 Kupfer, Messing, Bronzen 12

Handreibahle Ausführung: HSS, DIN 206-B mit Linksspirale 7° und langem, konischem Anschnitt (ca . 1/3 der Schneidenlänge) . Die ungleiche Zahnteilung sorgt für eine rattermarkenfreie und genaue Bohrung . Mit Zylinderschaft sowie Vierkant-Antrieb . Oberfläche blank . Anwendung: Für die Einzelfertigung oder Reparaturarbeiten bestens geeignet, nur zum Reiben von Durchgangsbohrungen . Wegen des langen, konischen Anschnittes nicht zur Bearbeitung von Sacklöchern geeignet . Auch für Bohrungen mit unterbrochenem Schnitt geeignet . Besonders für Stahlwerkstoffe bis 500 N/mm² Festigkeit, z . B . allgemeine Baustähle, Stahlwerkstoffe bis 900 N/mm² Festigkeit wie Automatenstähle, Vergütungsstähle, Werkzeugstähle, Einsatzstähle, Gusswerkstoffe und NE-Metalle wie Aluminium, Messing, Kupfer und Bronzen verwendbar . Weitere Abmessungen bzw . gerade genutet auf Anfrage lieferbar. . Nenn-Ø d1 4,0 mm Schneidenlänge l4 38 mm Gesamtlänge l1 76 mm Vierkant SW 3,0 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² bedingt geeignet Rost- und säurebeständige Stähle (INOX) bedingt geeignet Ti, Ti-Leg . und Sonderstähle bedingt geeignet Gusseisenwerkstoffe geeignet Al, Al- und Mg-Leg . geeignet Kupfer, Messing, Bronzen geeignet

NC-Maschinenreibahle Ausführung: Zentrierung bis Ø 3,70 mm beidseitig mit 90° Vollspitze, darüber mit Innenzentrierung, mit geradem Schaft-Ø für die standardisierte Aufnahme in Hydrodehnspannfutter und Hochgenauigkeitsspannfutter . Durch die enge Toleranz der Schäfte wird die Spanngenauigkeit erheblich verbessert . Mit Zylinderschaft, Toleranz h6 . Oberfläche blank . Reibahlen-Herstellungstoleranzen: ganzzahlige Durchmesser sowie 1/10 mm Abmessungen H7, 1/100 mm Abmessungen von Ø 1,01 bis 5,03 mm 0,000/+0,004 mm, über Ø 5,03 mm 0,000/+0,005 mm . Anwendung: Zum Reiben von Durchgangsbohrungen, wegen des kurzen Anschnitts (ab 3,8 mm) bedingt auch zum Reiben von Sacklöchern geeignet. . Nenn-Ø 4,00 mm Schneidenlänge 19 mm Gesamtlänge 75 mm Schaft-Ø h6 4 mm Stähle bis 850 N/mm² 12 Stähle bis 1000 N/mm² 10 Stähle bis 1400 N/mm² 8 Stähle bis 42 HRC 2 Rost- und säurebeständige Stähle (INOX) 4 Ti, Ti-Leg . und Sonderstähle 4 Gusseisenwerkstoffe 10 Al, Al- und Mg-Leg . 18 Kupfer, Messing, Bronzen 14

Stiftloch-Handreibahle Ausführung: HSS, DIN 9-B mit Linksspirale ca . 7° . Die ungleiche Zahnteilung sorgt für eine rattermarkenfreie und genaue Bohrung . Mit Zylinderschaft sowie Vierkant-Antrieb . Oberfläche blank . Anwendung: Zum Reiben von konischen Bohrungen für Kegelstifte nach DIN 1, DIN 258, DIN 1447, DIN 7977 und DIN 7978 . Für die Einzelfertigung oder Reparaturarbeiten bestens geeignet . Auch für Bohrungen mit unterbrochenem Schnitt geeignet . Mit zylindrischem Spiralbohrer oder Stiftlochbohrer vorbohren . Besonders für Stähle bis 500 N/mm² Festigkeit wie NE-Metalle, Kunststoffe, Stähle bis 1000 N/mm² und Gusswerkstoffe verwendbar . Hinweis: Windeisen zur Handbetätigung siehe (Bestell-Nr . 1860 und 1861). . Nenn-Ø 3 mm kleiner/großer Ø 2,90/4,06 mm Schneidenlänge 58 mm Gesamtlänge 80 mm Schlüsselweite 3,0 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² bedingt geeignet Rost- und säurebeständige Stähle (INOX) bedingt geeignet Ti, Ti-Leg . und Sonderstähle bedingt geeignet Gusseisenwerkstoffe geeignet Al, Al- und Mg-Leg . geeignet Kupfer, Messing, Bronzen geeignet

HM-Maschinenreibahle, DIN 8093 Ausführung: Vollhartmetall bis Nenn-Ø 9,0 mm, hartmetallbestückt ab Nenn-Ø 10,0 mm, mit langem Schneidenteil, kurzem Anschnitt und ungleicher Zahnteilung . Somit wird eine saubere und genaue Bohrung erzielt . Anwendung: Zum Reiben von Durchgangsbohrungen, wegen des kurzen Anschnitts bedingt auch zum Reiben von Sacklöchern geeignet . Besonders für hochlegierte und gehärtete Stähle bis 52 HRC, Gusswerkstoffe, weiche NE-Metalle wie Aluminium und Messing verwendbar . * nach Werksnorm . Ausführung Vollhartmetall Nenn-Ø 1,5 mm Schneidenlänge 8,0 mm Gesamtlänge 40 mm Schaft-Ø h9 1,5 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² empfohlen Stähle bis 42 HRC empfohlen Stähle bis 52 HRC bedingt geeignet Rost- und säurebeständige Stähle (INOX) empfohlen Ti, Ti-Leg . und Sonderstähle empfohlen Gusseisenwerkstoffe empfohlen Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

Maschinen-Kegelreibahle Ausführung: Die ungleiche Zahnteilung sorgt für eine rattermarkenfreie und genaue Bohrung . Mit Zylinderschaft . Anwendung: Zum Reiben von konischen Bohrungen für Kegelstifte nach DIN 1, DIN 258, DIN 1447, DIN 7977 und DIN 7978 . Für die Einzel- und Serienfertigung bestens geeignet . Mit Stiftlochbohrer (Bestell-Nr . 1052) vorbohren . Besonders für Stähle bis 500 N/mm² Festigkeit wie NE-Metalle, Kunststoffe, Stähle und Gusswerkstoffe verwendbar. . Nenn-Ø 2,0 mm kleiner/großer Ø 1,90/2,86 mm Schneidenlänge 48 mm Gesamtlänge 86 mm Schaft-Ø h9 3,15 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² bedingt geeignet Rost- und säurebeständige Stähle (INOX) bedingt geeignet Ti, Ti-Leg . und Sonderstähle bedingt geeignet Gusseisenwerkstoffe geeignet Al, Al- und Mg-Leg . geeignet Kupfer, Messing, Bronzen geeignet

VHM-NC-Maschinenreibahle Ausführung: Vollhartmetall, die Baumaße sind ähnlich DIN 212 . Zentrierung bis Ø 3,70 mm beidseitig mit 90° Vollspitze, darüber mit Innenzentrierung, mit geradem Schaft-Ø für die standardisierte Aufnahme in Hydrodehnspannfutter und Hochgenauigkeitsspannfutter . Durch die enge Toleranz h 6 der Schäfte wird die Spanngenauigkeit erheblich verbessert . Mit Zylinderschaft . Oberfläche blank . Reibahlen-Herstellungstoleranzen: ganzzahlige Durchmesser sowie 1/10 mm Abmessungen entsprechen H7, 1/100 mm Abmessungen von Ø 1,01 bis 5,03 mm besitzen eine Toleranz von 0,000/+0,004 mm, über Ø 5,03 mm haben eine Toleranz von 0,000/+0,005 mm . Anwendung: Zum Reiben von Durchgangsbohrungen, wegen des kurzen Anschnitts (ab 3,8 mm) bedingt auch zum Reiben von Sacklöchern geeignet . Besonders für hochlegierte und gehärtete Stähle bis 52 HRc, Gusswerkstoffe, weiche NE-Metalle wie Aluminium und Messing verwendbar . Weitere Abmessungen auf Anfrage lieferbar. . Nenn-Ø 1,00 mm Schneidenlänge 6 mm Gesamtlänge 50 mm Schaft-Ø h6 4 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² empfohlen Stähle bis 42 HRC empfohlen Stähle bis 52 HRC bedingt geeignet Rost- und säurebeständige Stähle (INOX) empfohlen Ti, Ti-Leg . und Sonderstähle empfohlen Gusseisenwerkstoffe empfohlen Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

HM-Maschinenreibahle, DIN 8094 Ausführung: Hartmetallbestückt, mit langem Schneidenteil, kurzem Anschnitt und ungleicher Zahnteilung . Somit wird eine saubere und genaue Bohrung erzielt . Anwendung: Zum Reiben von Durchgangsbohrungen, wegen des kurzen Anschnitts bedingt auch zum Reiben von Sacklöchern geeignet . Besonders für hochlegierte und gehärtete Stähle bis 42 HRC, Gusswerkstoffe, weiche NE-Metalle wie Aluminium und Messing verwendbar. . Nenn-Ø 10 mm Schneidenlänge 38 mm Gesamtlänge 168 mm MK 1 Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² empfohlen Stähle bis 42 HRC empfohlen Rost- und säurebeständige Stähle (INOX) empfohlen Ti, Ti-Leg . und Sonderstähle empfohlen Gusseisenwerkstoffe empfohlen Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

Handreibahle, blank HSS DIN 859 Schaft zylindrisch mit Vierkant Handreibahle ist stoßempfindlich, Späne sollten nicht ausgeklopft, sondern ausgeblasen oder ausgewaschen werden . Ø 7,0 mm Schneidenlänge 38 mm Gesamtlänge 107 mm

Aufsteckreibahle Anwendung: Zum Reiben von Durchgangs- oder Sacklochbohrungen . Zum Aufstecken auf Halter nach DIN 217 (Bestell-Nr . 1520) . Besonders für Stahlwerkstoffe wie allgemeine Baustähle, Automatenstähle, Vergütungsstähle, Einsatzstähle, Werkzeugstähle, Schnellarbeitsstähle, Gusseisen, Kugelgrafit- und Temperguss, weiche NE-Metalle wie Aluminium und Messing verwendbar. . Nenn-Ø 25 mm Schneidenlänge 32 mm Gesamtlänge 45 mm Bohrungs-Ø 13 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² bedingt geeignet Rost- und säurebeständige Stähle (INOX) bedingt geeignet Ti, Ti-Leg . und Sonderstähle bedingt geeignet Gusseisenwerkstoffe geeignet Al, Al- und Mg-Leg . geeignet Kupfer, Messing, Bronzen geeignet

Handreibahle, blank HSS DIN 859 Schaft zylindrisch mit Vierkant Handreibahle ist stoßempfindlich, Späne sollten nicht ausgeklopft, sondern ausgeblasen oder ausgewaschen werden . Ø 11,0 mm Schneidenlänge 51 mm Gesamtlänge 142 mm

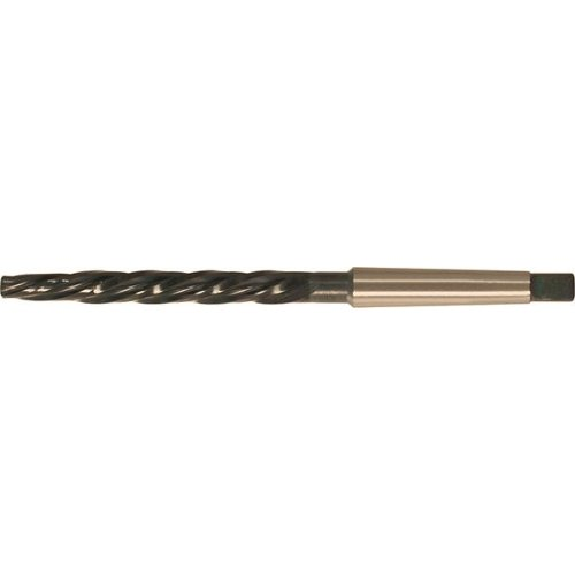

Maschinenreibahle mit MK-Schaft, TiN-beschichtet HSS-E DIN 208 B Linksspirale 7° Durchgangsloch Langes Schneidenteil Kurzer Anschnitt Ungleiche Zahnteilung Zum Reiben von Durchgangsbohrungen, wegen des kurzen Anschnitts auch zum Reiben von Grundlöchern geeignet

VHM Bohrreibahle, Z4, 5 x D Ausführung: Rechtsschneidend, 4-schneidig, Spezialanschliff und Spezialausspitzung . Anwendung: Zum Bohren und Reiben ins Volle in einem Arbeitsgang, bei einer möglichen erreichbaren Bohrungstoleranz von IT7 . Dadurch werden die Haupt- und Nebenzeiten deutlich reduziert, bei gleicher Oberflächenqualität, Maßhaltigkeit und Rundheit wie beim Reiben. . Nenn-Ø 6,02 mm Spirallänge 53 mm Gesamtlänge 91 mm Schaft-Ø = h6 6 mm f 0,180 mm/U Stähle bis 850 N/mm² 60 Stähle bis 1000 N/mm² 45 Stähle bis 1400 N/mm² 30 Gusseisenwerkstoffe 50

Hochleistungs-Reibahle HNC mit IK für Durchgangsloch Mit spezieller HPC-Schneidengeometrie, rechtsschneidend, drallgenutet, EU-Teilung, für die Aufnahme in Hydrodehn-, Schrumpf- und Hochgenauigkeitsfuttern . Oberfläche TiAlN-beschichtet . Volle-Ø-Passung H7, Hundertstel-Ø-Toleranz +0,004/0. . Nenn-Ø 4,00 mm Schneidenlänge 12 mm Gesamtlänge 75 mm Schaft-Ø h6 6 mm Stähle bis 850 N/mm² 180 Stähle bis 1000 N/mm² 140 Stähle bis 1400 N/mm² 80 Gusseisenwerkstoffe 90
