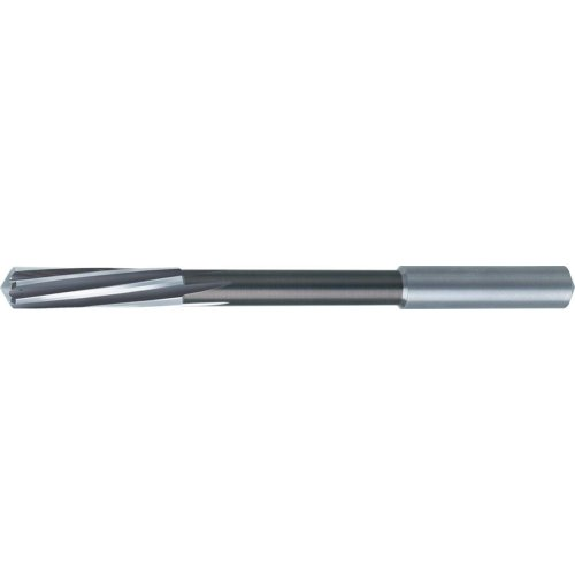

NC Maschinenreibahle WN VHM 1,00mm

Maschinenreibahle, DIN 212-1, HSS-E, Oberfläche blank Ausführung: HSS-E, mit Linksspirale ca . 7°, kurzem Anschnitt und ungleicher Zahnteilung . Somit wird eine saubere und genaue Bohrung erzielt . Mit Zylinderschaft . Toleranz h9 . Anwendung: Zum Reiben von Durchgangsbohrungen, wegen des kurzen Anschnitts bedingt auch zum Reiben von Sacklöchern geeignet . Besonders für Stahlwerkstoffe wie allgemeine Baustähle, Automatenstähle, Vergütungsstähle, Einsatzstähle, Werkzeugstähle, Schnellarbeitsstähle, Gusseisen, Kugelgrafit- und Temperguss, weiche NE-Metalle wie Aluminium und Messing verwendbar. . Nenn-Ø 3,0* mm Schneidenlänge 15,0 mm Gesamtlänge 61 mm Schaft-Ø h9 3,0 mm Ausführung * Form B Stähle bis 850 N/mm² 10 Stähle bis 1000 N/mm² 8 Stähle bis 1400 N/mm² 5 Rost- und säurebeständige Stähle (INOX) 4 Ti, Ti-Leg . und Sonderstähle 4 Gusseisenwerkstoffe 6 Al, Al- und Mg-Leg . 18 Kupfer, Messing, Bronzen 12

Handreibahle Ausführung: HSS, DIN 206-B mit Linksspirale 7° und langem, konischem Anschnitt (ca . 1/3 der Schneidenlänge) . Die ungleiche Zahnteilung sorgt für eine rattermarkenfreie und genaue Bohrung . Mit Zylinderschaft sowie Vierkant-Antrieb . Oberfläche blank . Anwendung: Für die Einzelfertigung oder Reparaturarbeiten bestens geeignet, nur zum Reiben von Durchgangsbohrungen . Wegen des langen, konischen Anschnittes nicht zur Bearbeitung von Sacklöchern geeignet . Auch für Bohrungen mit unterbrochenem Schnitt geeignet . Besonders für Stahlwerkstoffe bis 500 N/mm² Festigkeit, z . B . allgemeine Baustähle, Stahlwerkstoffe bis 900 N/mm² Festigkeit wie Automatenstähle, Vergütungsstähle, Werkzeugstähle, Einsatzstähle, Gusswerkstoffe und NE-Metalle wie Aluminium, Messing, Kupfer und Bronzen verwendbar . Weitere Abmessungen bzw . gerade genutet auf Anfrage lieferbar. . Nenn-Ø d1 4,0 mm Schneidenlänge l4 38 mm Gesamtlänge l1 76 mm Vierkant SW 3,0 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² bedingt geeignet Rost- und säurebeständige Stähle (INOX) bedingt geeignet Ti, Ti-Leg . und Sonderstähle bedingt geeignet Gusseisenwerkstoffe geeignet Al, Al- und Mg-Leg . geeignet Kupfer, Messing, Bronzen geeignet

NC-Maschinenreibahle Ausführung: Zentrierung bis Ø 3,70 mm beidseitig mit 90° Vollspitze, darüber mit Innenzentrierung, mit geradem Schaft-Ø für die standardisierte Aufnahme in Hydrodehnspannfutter und Hochgenauigkeitsspannfutter . Durch die enge Toleranz der Schäfte wird die Spanngenauigkeit erheblich verbessert . Mit Zylinderschaft, Toleranz h6 . Oberfläche blank . Reibahlen-Herstellungstoleranzen: ganzzahlige Durchmesser sowie 1/10 mm Abmessungen H7, 1/100 mm Abmessungen von Ø 1,01 bis 5,03 mm 0,000/+0,004 mm, über Ø 5,03 mm 0,000/+0,005 mm . Anwendung: Zum Reiben von Durchgangsbohrungen, wegen des kurzen Anschnitts (ab 3,8 mm) bedingt auch zum Reiben von Sacklöchern geeignet. . Nenn-Ø 4,00 mm Schneidenlänge 19 mm Gesamtlänge 75 mm Schaft-Ø h6 4 mm Stähle bis 850 N/mm² 12 Stähle bis 1000 N/mm² 10 Stähle bis 1400 N/mm² 8 Stähle bis 42 HRC 2 Rost- und säurebeständige Stähle (INOX) 4 Ti, Ti-Leg . und Sonderstähle 4 Gusseisenwerkstoffe 10 Al, Al- und Mg-Leg . 18 Kupfer, Messing, Bronzen 14

Stiftloch-Handreibahle Ausführung: HSS, DIN 9-B mit Linksspirale ca . 7° . Die ungleiche Zahnteilung sorgt für eine rattermarkenfreie und genaue Bohrung . Mit Zylinderschaft sowie Vierkant-Antrieb . Oberfläche blank . Anwendung: Zum Reiben von konischen Bohrungen für Kegelstifte nach DIN 1, DIN 258, DIN 1447, DIN 7977 und DIN 7978 . Für die Einzelfertigung oder Reparaturarbeiten bestens geeignet . Auch für Bohrungen mit unterbrochenem Schnitt geeignet . Mit zylindrischem Spiralbohrer oder Stiftlochbohrer vorbohren . Besonders für Stähle bis 500 N/mm² Festigkeit wie NE-Metalle, Kunststoffe, Stähle bis 1000 N/mm² und Gusswerkstoffe verwendbar . Hinweis: Windeisen zur Handbetätigung siehe (Bestell-Nr . 1860 und 1861). . Nenn-Ø 3 mm kleiner/großer Ø 2,90/4,06 mm Schneidenlänge 58 mm Gesamtlänge 80 mm Schlüsselweite 3,0 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² bedingt geeignet Rost- und säurebeständige Stähle (INOX) bedingt geeignet Ti, Ti-Leg . und Sonderstähle bedingt geeignet Gusseisenwerkstoffe geeignet Al, Al- und Mg-Leg . geeignet Kupfer, Messing, Bronzen geeignet

HM-Maschinenreibahle, DIN 8093 Ausführung: Vollhartmetall bis Nenn-Ø 9,0 mm, hartmetallbestückt ab Nenn-Ø 10,0 mm, mit langem Schneidenteil, kurzem Anschnitt und ungleicher Zahnteilung . Somit wird eine saubere und genaue Bohrung erzielt . Anwendung: Zum Reiben von Durchgangsbohrungen, wegen des kurzen Anschnitts bedingt auch zum Reiben von Sacklöchern geeignet . Besonders für hochlegierte und gehärtete Stähle bis 52 HRC, Gusswerkstoffe, weiche NE-Metalle wie Aluminium und Messing verwendbar . * nach Werksnorm . Ausführung Vollhartmetall Nenn-Ø 1,5 mm Schneidenlänge 8,0 mm Gesamtlänge 40 mm Schaft-Ø h9 1,5 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² empfohlen Stähle bis 42 HRC empfohlen Stähle bis 52 HRC bedingt geeignet Rost- und säurebeständige Stähle (INOX) empfohlen Ti, Ti-Leg . und Sonderstähle empfohlen Gusseisenwerkstoffe empfohlen Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

Maschinen-Kegelreibahle Ausführung: Die ungleiche Zahnteilung sorgt für eine rattermarkenfreie und genaue Bohrung . Mit Zylinderschaft . Anwendung: Zum Reiben von konischen Bohrungen für Kegelstifte nach DIN 1, DIN 258, DIN 1447, DIN 7977 und DIN 7978 . Für die Einzel- und Serienfertigung bestens geeignet . Mit Stiftlochbohrer (Bestell-Nr . 1052) vorbohren . Besonders für Stähle bis 500 N/mm² Festigkeit wie NE-Metalle, Kunststoffe, Stähle und Gusswerkstoffe verwendbar. . Nenn-Ø 2,0 mm kleiner/großer Ø 1,90/2,86 mm Schneidenlänge 48 mm Gesamtlänge 86 mm Schaft-Ø h9 3,15 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² bedingt geeignet Rost- und säurebeständige Stähle (INOX) bedingt geeignet Ti, Ti-Leg . und Sonderstähle bedingt geeignet Gusseisenwerkstoffe geeignet Al, Al- und Mg-Leg . geeignet Kupfer, Messing, Bronzen geeignet

Nietloch-Reibahle Ausführung: Mit Linksspirale ca . 25° und langem, konischem Anschnitt 1:10 . Die ungleiche Zahnteilung sorgt für eine rattermarkenfreie und genaue Bohrung . Mit Morsekegelschaft . Anwendung: Zum Korrigieren von zu kleinen und von versetzten Bohrungen . Besonders für Stahlwerkstoffe wie allgemeine Baustähle, Automatenstähle, Vergütungsstähle, Einsatzstähle, Werkzeugstähle, Schnellarbeitsstähle, Gusseisen, Kugelgrafit- und Temperguss, weiche NE-Metalle wie Aluminium und Messing verwendbar. . Nenn-Ø k11 10 mm kleiner Ø 7,0 mm Schneidenlänge 95 mm Anschnittlänge 30 mm Gesamtlänge 171 mm Zähnezahl 4 MK 1 Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² bedingt geeignet Rost- und säurebeständige Stähle (INOX) bedingt geeignet Ti, Ti-Leg . und Sonderstähle bedingt geeignet Gusseisenwerkstoffe geeignet Al, Al- und Mg-Leg . geeignet Kupfer, Messing, Bronzen geeignet

HM-Maschinenreibahle, DIN 8094 Ausführung: Hartmetallbestückt, mit langem Schneidenteil, kurzem Anschnitt und ungleicher Zahnteilung . Somit wird eine saubere und genaue Bohrung erzielt . Anwendung: Zum Reiben von Durchgangsbohrungen, wegen des kurzen Anschnitts bedingt auch zum Reiben von Sacklöchern geeignet . Besonders für hochlegierte und gehärtete Stähle bis 42 HRC, Gusswerkstoffe, weiche NE-Metalle wie Aluminium und Messing verwendbar. . Nenn-Ø 10 mm Schneidenlänge 38 mm Gesamtlänge 168 mm MK 1 Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² empfohlen Stähle bis 42 HRC empfohlen Rost- und säurebeständige Stähle (INOX) empfohlen Ti, Ti-Leg . und Sonderstähle empfohlen Gusseisenwerkstoffe empfohlen Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

Handreibahle, blank HSS DIN 859 Schaft zylindrisch mit Vierkant Handreibahle ist stoßempfindlich, Späne sollten nicht ausgeklopft, sondern ausgeblasen oder ausgewaschen werden . Ø 6,0 mm Schneidenlänge 33 mm Gesamtlänge 93 mm

Handreibahle, blank HSS DIN 859 Schaft zylindrisch mit Vierkant Handreibahle ist stoßempfindlich, Späne sollten nicht ausgeklopft, sondern ausgeblasen oder ausgewaschen werden . Ø 7,0 mm Schneidenlänge 38 mm Gesamtlänge 107 mm

Schnellverstell-Reibahle mit austauschbaren Messern HSS Werksnorm Rechtsschneidend Mit austauschbaren Messern Schaft zylindrisch mit Vierkant Reibahle kann im angegebenen Verstellbereich stufenlos verstellt werden, besonders geeignet für Reparaturarbeiten

Handreibahle, blank HSS DIN 859 Schaft zylindrisch mit Vierkant Handreibahle ist stoßempfindlich, Späne sollten nicht ausgeklopft, sondern ausgeblasen oder ausgewaschen werden . Ø 11,0 mm Schneidenlänge 51 mm Gesamtlänge 142 mm

Maschinenreibahle mit MK-Schaft, TiN-beschichtet HSS-E DIN 208 B Linksspirale 7° Durchgangsloch Langes Schneidenteil Kurzer Anschnitt Ungleiche Zahnteilung Zum Reiben von Durchgangsbohrungen, wegen des kurzen Anschnitts auch zum Reiben von Grundlöchern geeignet

Hochleistungs-Reibahle HNC mit IK für Durchgangsloch Mit spezieller HPC-Schneidengeometrie, rechtsschneidend, drallgenutet, EU-Teilung, für die Aufnahme in Hydrodehn-, Schrumpf- und Hochgenauigkeitsfuttern . Oberfläche TiAlN-beschichtet . Volle-Ø-Passung H7, Hundertstel-Ø-Toleranz +0,004/0. . Nenn-Ø 4,00 mm Schneidenlänge 12 mm Gesamtlänge 75 mm Schaft-Ø h6 6 mm Stähle bis 850 N/mm² 180 Stähle bis 1000 N/mm² 140 Stähle bis 1400 N/mm² 80 Gusseisenwerkstoffe 90
