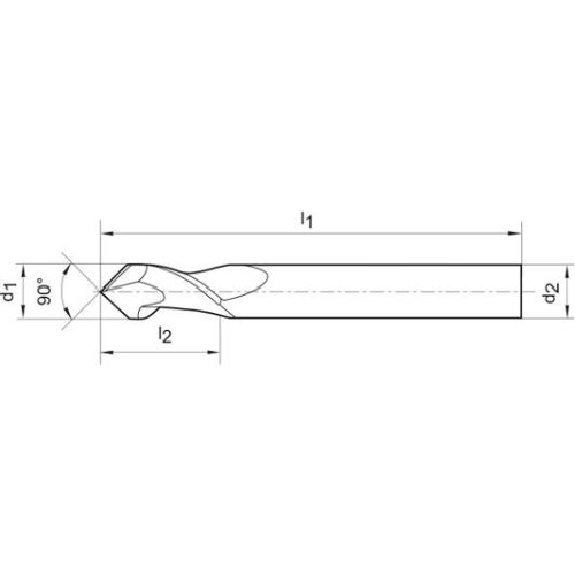

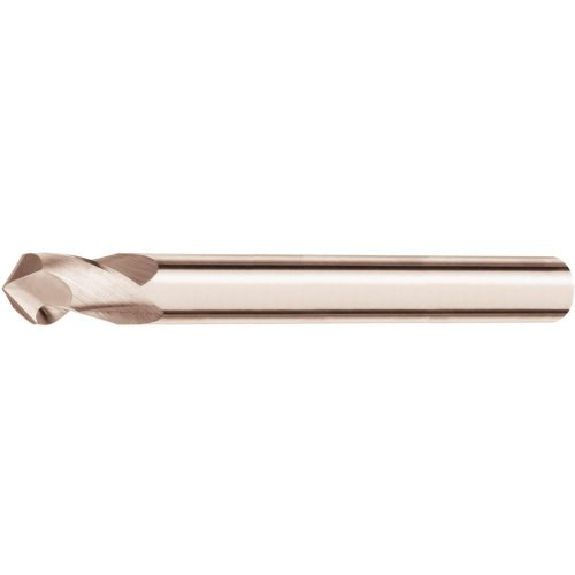

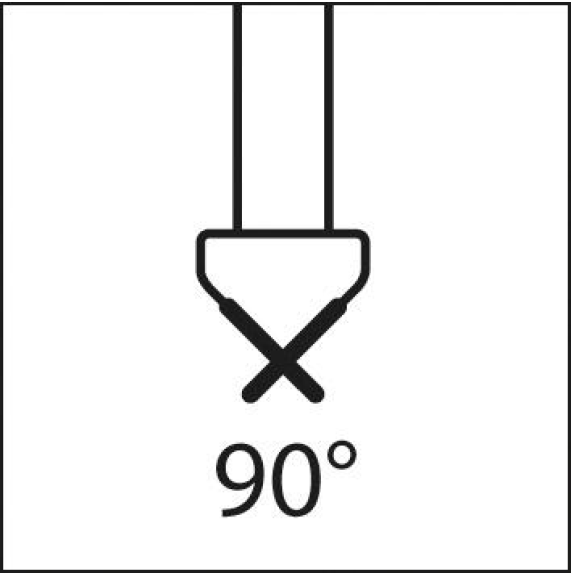

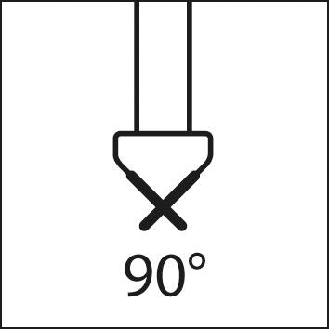

Multifunktionswerkzeug VHM 3,0mm 90 Grad

Langlochfräser (Bohrnutenfräser), 3 Schneiden, DIN 327, HSS Co8, blank Ausführung: Typ N, 30°, ab Ø 3,0 mm mit Zentrumschnitt . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten, Ø-Toleranz e8 für Passung P9 sowie zum Umfangsfräsen. . Ø d1 = e8 4,0 mm Schneidenlänge l2 7 mm Schaft-Ø d2 = h6 6 mm fz 0,012 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 25 Stähle bis 1400 N/mm² 15 Al, Al- und Mg-Leg . 100

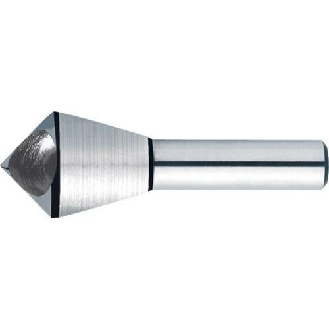

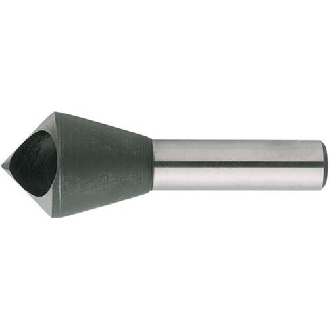

Querlochsenker, 90° Ausführung: Mit Zylinderschaft . Mit gleichmäßig verlaufendem Spezialhinterschliff des Kegelmantels . Durch die günstige Schneidengeometrie ergibt sich ein leichter, schälender Schnitt . Die Späne werden durch die schräge Bohrung in Schaftrichtung abgeführt und können die Senkung nicht beschädigen . Dadurch wird die Senkung rund und die Maschinenspindel geschont . Anwendung: Geeignet zum leichten und ratterfreien Entgraten und Ansenken von Bohrungen . Besonders geeignet für langspanende Werkstoffe . Das Schärfen ist durch einfaches Nachschleifen mittels eines Schleifstiftes an der Schneidenbrust möglich . Spiralgenutet, mit festem Führungszapfen. . Senkbereich 2025 mm Gesamtlänge 102 mm Schaft-Ø 12 mm Kopf-Ø 35 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Gusseisenwerkstoffe bedingt geeignet Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

Querlochsenker 90° Ausführung: Mit gleichmäßig verlaufendem Spezialhinterschliff des Kegelmantels . Durch die günstige Schneidengeometrie ergibt sich ein leichter, schälender Schnitt . Die Späne werden durch die schräge Bohrung in Schaftrichtung abgeführt und können die Senkung nicht beschädigen . Dadurch wird die Senkung rund und die Maschinenspindel geschont . Anwendung: Geeignet zum leichten und ratterfreien Entgraten und Ansenken von Bohrungen . Durch die hervorragenden Schneideigenschaften für fast alle Werkstoffe gleichermaßen geeignet . Das Schärfen ist durch einfaches Nachschleifen mittels eines Schleifstiftes an der Schneidenbrust möglich. . Senkbereich 2530 mm Gesamtlänge 115 mm Schaft-Ø 15 mm Kopf-Ø 44 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Stähle bis 1400 N/mm² bedingt geeignet Rost- und säurebeständige Stähle (INOX) geeignet Gusseisenwerkstoffe geeignet Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

Flachsenker 180° mit zyl . Schaft, für Durchgangsloch, Gütegrad fein, Oberfläche blank Ausführung: Spiralgenutet, mit festem Führungszapfen . Anwendung: Zum Versenken von Innensechskantschrauben DIN 912, DIN 6912 und DIN 7984 sowie Zylinderschrauben DIN 84 (ISO 1207) . Ideal zum grat- und ratterfreien Senken bei Stahl, Guss und Leichtmetallen. . für Gewinde M8 Senker-Ø 15 mm Zapfen-Ø 8,4 mm Schaft-Ø 12,5 mm Gesamtlänge 100 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² bedingt geeignet Rost- und säurebeständige Stähle (INOX) bedingt geeignet Gusseisenwerkstoffe bedingt geeignet Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

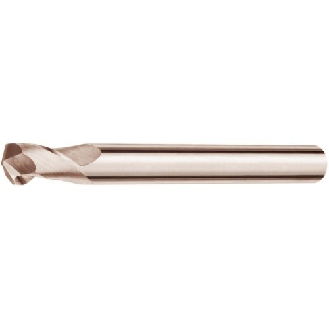

Langlochfräser (Bohrnutenfräser), 2 Schneiden, HSS-E-PM, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten Ø-Toleranz e8 für Passung P9 . HSS-E PM zeichnet sich durch seine hohe Zähigkeit (höhere Kantenstabilität, verschleißfester) und einen höheren Standweg aus . Gut einsetzbar bei instabilen Schnittbedienungen. . Ø d1 = e8 6,00 mm Schneidenlänge l2 8,0 mm Schaft-Ø d2 = h6 6 mm fz 0,025 mm Stähle bis 850 N/mm² 51 Stähle bis 1000 N/mm² 44 Stähle bis 1400 N/mm² 22 Rost- und säurebeständige Stähle (INOX) 22 Gusseisenwerkstoffe 51

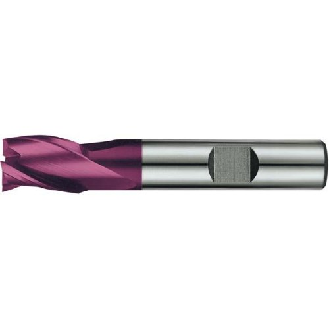

Langlochfräser (Bohrnutenfräser), 3 Schneiden, DIN 327, HSS-E PM, TiAlN beschichtet Ausführung: Typ N, 30°, ab Ø 3,0 mm mit Zentrumschnitt . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten, Ø-Toleranz e8 für Passung P9 sowie zum Umfangsfräsen . HSS-E PM zeichnet sich durch seine hohe Zähigkeit (höhere Kantenstabilität, verschleißfester) und einen höheren Standweg aus . Schnittgeschwindigkeit ca . 50 % höher als bei unbeschichteten Werkzeugen . Trockenbearbeitung möglich. . Ø d1 = e8 11,0 mm Schneidenlänge l2 13 mm Schaft-Ø d2 = h6 12 mm fz 0,050 mm Stähle bis 850 N/mm² 66 Stähle bis 1000 N/mm² 51 Stähle bis 1400 N/mm² 29 Rost- und säurebeständige Stähle (INOX) 29 Gusseisenwerkstoffe 66

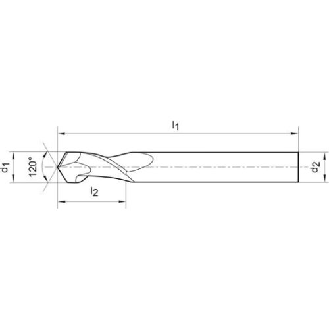

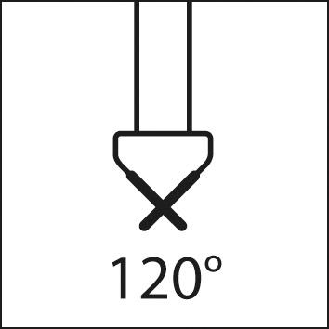

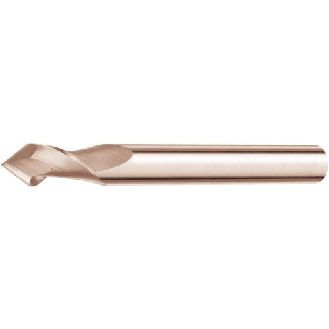

Multifunktionswerkzeug, 120° Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fasen von Kanten, und Gravieren von Konturfräsen sowie zum allgemeinen Fräsen. . Ø d1 = h10 3 mm Gesamtlänge l1 50 mm Schaft-Ø d2 = h6 4 mm fz 0,006 mm Stähle bis 850 N/mm² 75 Stähle bis 1000 N/mm² 60 Stähle bis 1400 N/mm² 35 Rost- und säurebeständige Stähle (INOX) 35 Ti, Ti-Leg . und Sonderstähle 30 Gusseisenwerkstoffe 35 Al, Al- und Mg-Leg . 120

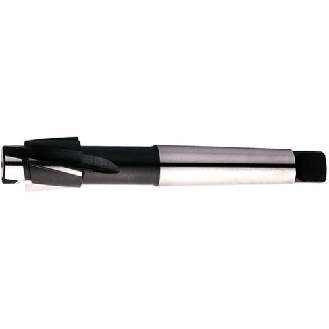

Flachsenker mit Morsekegelschaft, für Durchgangsloch, Gütegrad mittel Ausführung: Spiralgenutet, mit festem Führungszapfen . Anwendung: Zum Versenken von Innensechskantschrauben DIN 912, DIN 6912 und DIN 7984 sowie Zylinderschrauben DIN 84 (ISO 1207) . Hinweis: Weitere Abmessungen auf Anfrage lieferbar. . für Gewinde M24 Senker-Ø 40 mm Zapfen-Ø 26,0 mm Schaft MK 3 Gesamtlänge 205 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² bedingt geeignet Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

Flachsenker mit Morsekgelschaft für Kernloch Ausführung: Spiralgenutet, mit festem Führungszapfen . Anwendung: Zum Versenken von Innensechskantschrauben DIN 912, DIN 6912 und DIN 7984 sowie Zylinderschrauben DIN 84 (ISO 1207) . Hinweis: Weitere Abmessungen auf Anfrage lieferbar. . für Gewinde M12 Senker-Ø 20 mm Zapfen-Ø 10,2 mm Schaft MK 2 Gesamtlänge 150 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² bedingt geeignet Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

Scheibenfräser, kreuzverzahnt Ausführung: HSS Co5, Typ N, DIN 885-A, blank . Anwendung: Einsetzbar zum Nutenfräsen . Rechts- und linksschneidend einsetzbar. . Ø x Breite d1 x b1 160 x 12 mm Bohrung d2 H7 40 mm Zähnezahl 18 fz 0,09 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 18 Stähle bis 1400 N/mm² 16 Rost- und säurebeständige Stähle (INOX) 10 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 240 Kupfer, Messing, Bronzen 90

Flachsenker mit Morsekegelschaft, für Durchgangsloch, Gütegrad mittel Ausführung: Spiralgenutet, mit festem Führungszapfen . Anwendung: Zum Versenken von Innensechskantschrauben DIN 912, DIN 6912 und DIN 7984 sowie Zylinderschrauben DIN 84 (ISO 1207) . Hinweis: Weitere Abmessungen auf Anfrage lieferbar. . für Gewinde M16 Senker-Ø 26 mm Zapfen-Ø 17,5 mm Schaft MK 3 Gesamtlänge 190 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² bedingt geeignet Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

Scheibenfräser, kreuzverzahnt Ausführung: HSS Co5, Typ N, DIN 885-A, blank . Anwendung: Einsetzbar zum Nutenfräsen . Rechts- und linksschneidend einsetzbar. . Ø x Breite d1 x b1 100 x 10 mm Bohrung d2 H7 32 mm Zähnezahl 16 fz 0,08 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 18 Stähle bis 1400 N/mm² 16 Rost- und säurebeständige Stähle (INOX) 10 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 240 Kupfer, Messing, Bronzen 90

Scheibenfräser, kreuzverzahnt Ausführung: HSS Co5, Typ N, DIN 885-A, blank . Anwendung: Einsetzbar zum Nutenfräsen . Rechts- und linksschneidend einsetzbar. . Ø x Breite d1 x b1 160 x 20 mm Bohrung d2 H7 40 mm Zähnezahl 18 fz 0,09 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 18 Stähle bis 1400 N/mm² 16 Rost- und säurebeständige Stähle (INOX) 10 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 240 Kupfer, Messing, Bronzen 90

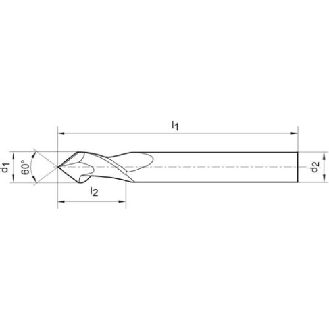

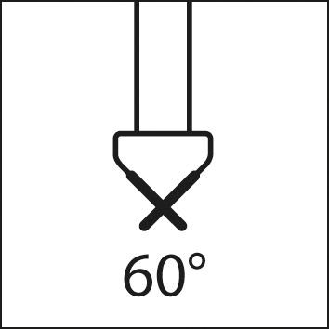

Multifunktionswerkzeug, 60° Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fasen von Kanten, und Gravieren von Konturfräsen sowie zum allgemeinen Fräsen. . Ø d1 = h10 12 mm Gesamtlänge l1 70 mm Schaft-Ø d2 = h6 12 mm fz 0,040 mm Stähle bis 850 N/mm² 75 Stähle bis 1000 N/mm² 60 Stähle bis 1400 N/mm² 35 Rost- und säurebeständige Stähle (INOX) 35 Ti, Ti-Leg . und Sonderstähle 30 Gusseisenwerkstoffe 35 Al, Al- und Mg-Leg . 120
