Flachsenker HSS M10 M DL MK

Querlochsenker, 90° Ausführung: Mit Zylinderschaft . Mit gleichmäßig verlaufendem Spezialhinterschliff des Kegelmantels . Durch die günstige Schneidengeometrie ergibt sich ein leichter, schälender Schnitt . Die Späne werden durch die schräge Bohrung in Schaftrichtung abgeführt und können die Senkung nicht beschädigen . Dadurch wird die Senkung rund und die Maschinenspindel geschont . Anwendung: Geeignet zum leichten und ratterfreien Entgraten und Ansenken von Bohrungen . Besonders geeignet für langspanende Werkstoffe . Das Schärfen ist durch einfaches Nachschleifen mittels eines Schleifstiftes an der Schneidenbrust möglich . Spiralgenutet, mit festem Führungszapfen. . Senkbereich 25 mm Gesamtlänge 45 mm Schaft-Ø 6 mm Kopf-Ø 10 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² empfohlen Gusseisenwerkstoffe bedingt geeignet Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

Langlochfräser (Bohrnutenfräser), 2 Schneiden, HSS-E-PM, TiAlN-beschichtet Ausführung: Mit Zentrumschnitt . Anwendung: Einsetzbar zum Fräsen von Keil- und Passfedernuten Ø-Toleranz e8 für Passung P9 . HSS-E PM zeichnet sich durch seine hohe Zähigkeit (höhere Kantenstabilität, verschleißfester) und einen höheren Standweg aus . Gut einsetzbar bei instabilen Schnittbedienungen. . Ø d1 = e8 4,50 mm Schneidenlänge l2 7,0 mm Schaft-Ø d2 = h6 6 mm fz 0,013 mm Stähle bis 850 N/mm² 51 Stähle bis 1000 N/mm² 44 Stähle bis 1400 N/mm² 22 Rost- und säurebeständige Stähle (INOX) 22 Gusseisenwerkstoffe 51

VHM-Hochleistungsfräser FORMAT GT, UNI Ausführung: Ungleich gedrallt und geteilt, Schneidspitzen mit 45°-Schneideckenfase und freigeschliffenem Schaft . Anwendung: Universell einsetzbar, zum Schruppen und Schlichten mit höchster Zerspanleistung bei sehr ruhigem Lauf . Der dynamische Drall ermöglicht eine HPC-Anwendung mit erhöhten Schnittwerten bei idealen Spanbruchwerten. . Ø d1 = h10 4 mm Schneidenlänge l2 11 mm Hals-Ø d3 3,8 mm Freizone l3 21 mm Schaft-Ø d2 = h6 6 mm Eckfase 45° 0,18 mm fz 0,035 mm Stähle bis 850 N/mm² 230 Stähle bis 1000 N/mm² 140 Gusseisenwerkstoffe 160

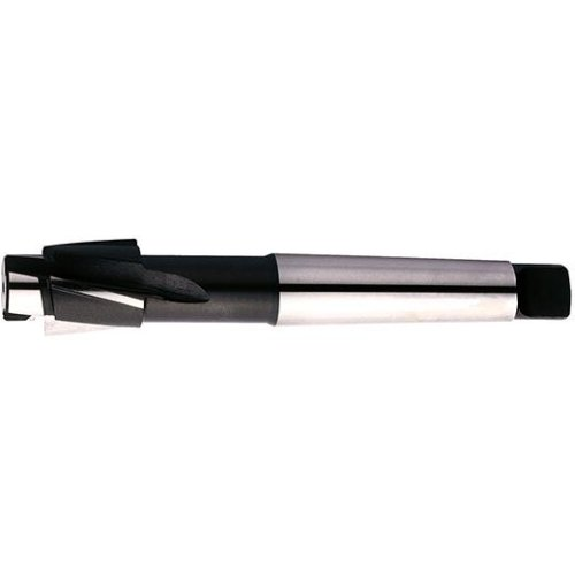

Flachsenker mit Morsekegelschaft, für Durchgangsloch, Gütegrad fein Ausführung: Spiralgenutet, mit festem Führungszapfen . Anwendung: Zum Versenken von Innensechskantschrauben DIN 912, DIN 6912 und DIN 7984 sowie Zylinderschrauben DIN 84 (ISO 1207) . Hinweis: Weitere Abmessungen auf Anfrage lieferbar. . für Gewinde M10 Senker-Ø 18 mm Zapfen-Ø 10,5 mm Schaft MK 2 Gesamtlänge 150 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² bedingt geeignet Rost- und säurebeständige Stähle (INOX) bedingt geeignet Gusseisenwerkstoffe bedingt geeignet Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

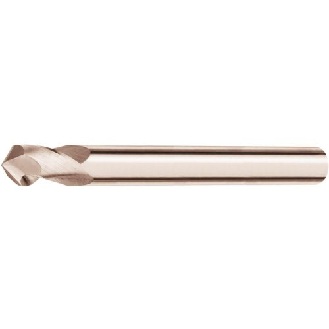

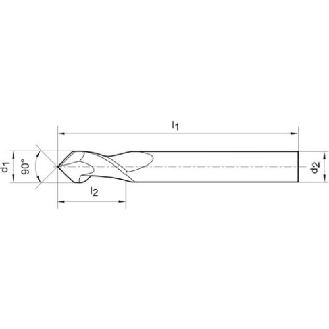

Multifunktionswerkzeug, 90° Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fasen von Kanten, und Gravieren von Konturfräsen sowie zum allgemeinen Fräsen . 90° . Ø d1 = h10 3 mm Gesamtlänge l1 50 mm Schaft-Ø d2 = h6 4 mm fz 0,006 mm Stähle bis 850 N/mm² 75 Stähle bis 1000 N/mm² 60 Stähle bis 1400 N/mm² 35 Rost- und säurebeständige Stähle (INOX) 35 Ti, Ti-Leg . und Sonderstähle 30 Gusseisenwerkstoffe 35 Al, Al- und Mg-Leg . 120

Flachsenker mit Morsekgelschaft für Kernloch Ausführung: Spiralgenutet, mit festem Führungszapfen . Anwendung: Zum Versenken von Innensechskantschrauben DIN 912, DIN 6912 und DIN 7984 sowie Zylinderschrauben DIN 84 (ISO 1207) . Hinweis: Weitere Abmessungen auf Anfrage lieferbar. . für Gewinde M12 Senker-Ø 20 mm Zapfen-Ø 10,2 mm Schaft MK 2 Gesamtlänge 150 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² bedingt geeignet Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

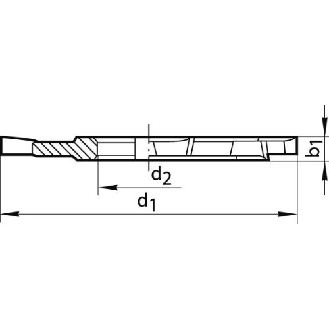

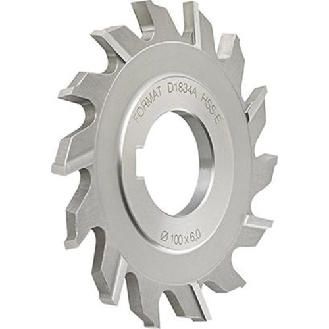

Scheibenfräser, kreuzverzahnt Ausführung: HSS Co5, Typ N, DIN 885-A, blank . Anwendung: Einsetzbar zum Nutenfräsen . Rechts- und linksschneidend einsetzbar. . Ø x Breite d1 x b1 50 x 5 mm Bohrung d2 H7 16 mm Zähnezahl 10 fz 0,05 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 18 Stähle bis 1400 N/mm² 16 Rost- und säurebeständige Stähle (INOX) 10 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 240 Kupfer, Messing, Bronzen 90

Flachsenker mit Morsekegelschaft, für Durchgangsloch, Gütegrad mittel Ausführung: Spiralgenutet, mit festem Führungszapfen . Anwendung: Zum Versenken von Innensechskantschrauben DIN 912, DIN 6912 und DIN 7984 sowie Zylinderschrauben DIN 84 (ISO 1207) . Hinweis: Weitere Abmessungen auf Anfrage lieferbar. . für Gewinde M16 Senker-Ø 26 mm Zapfen-Ø 17,5 mm Schaft MK 3 Gesamtlänge 190 mm Stähle bis 850 N/mm² empfohlen Stähle bis 1000 N/mm² bedingt geeignet Al, Al- und Mg-Leg . empfohlen Kupfer, Messing, Bronzen empfohlen

Scheibenfräser, kreuzverzahnt Ausführung: HSS Co5, Typ N, DIN 885-A, blank . Anwendung: Einsetzbar zum Nutenfräsen . Rechts- und linksschneidend einsetzbar. . Ø x Breite d1 x b1 50 x 8 mm Bohrung d2 H7 16 mm Zähnezahl 10 fz 0,05 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 18 Stähle bis 1400 N/mm² 16 Rost- und säurebeständige Stähle (INOX) 10 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 240 Kupfer, Messing, Bronzen 90

Scheibenfräser, kreuzverzahnt Ausführung: HSS Co5, Typ N, DIN 885-A, blank . Anwendung: Einsetzbar zum Nutenfräsen . Rechts- und linksschneidend einsetzbar. . Ø x Breite d1 x b1 63 x 5 mm Bohrung d2 H7 22 mm Zähnezahl 12 fz 0,06 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 18 Stähle bis 1400 N/mm² 16 Rost- und säurebeständige Stähle (INOX) 10 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 240 Kupfer, Messing, Bronzen 90

Multifunktionswerkzeug, 60° Ausführung: Mit Zentrumschnitt, zum Bohren geeignet . Anwendung: Einsetzbar zum Fasen von Kanten, und Gravieren von Konturfräsen sowie zum allgemeinen Fräsen. . Ø d1 = h10 5 mm Gesamtlänge l1 50 mm Schaft-Ø d2 = h6 6 mm fz 0,009 mm Stähle bis 850 N/mm² 75 Stähle bis 1000 N/mm² 60 Stähle bis 1400 N/mm² 35 Rost- und säurebeständige Stähle (INOX) 35 Ti, Ti-Leg . und Sonderstähle 30 Gusseisenwerkstoffe 35 Al, Al- und Mg-Leg . 120

Scheibenfräser, kreuzverzahnt Ausführung: HSS Co5, Typ N, DIN 885-A, blank . Anwendung: Einsetzbar zum Nutenfräsen . Rechts- und linksschneidend einsetzbar. . Ø x Breite d1 x b1 80 x 8 mm Bohrung d2 H7 27 mm Zähnezahl 14 fz 0,07 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 18 Stähle bis 1400 N/mm² 16 Rost- und säurebeständige Stähle (INOX) 10 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 240 Kupfer, Messing, Bronzen 90

Scheibenfräser, kreuzverzahnt Ausführung: HSS Co5, Typ N, DIN 885-A, blank . Anwendung: Einsetzbar zum Nutenfräsen . Rechts- und linksschneidend einsetzbar. . Ø x Breite d1 x b1 80 x 12 mm Bohrung d2 H7 27 mm Zähnezahl 14 fz 0,07 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 18 Stähle bis 1400 N/mm² 16 Rost- und säurebeständige Stähle (INOX) 10 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 240 Kupfer, Messing, Bronzen 90

Scheibenfräser, kreuzverzahnt Ausführung: HSS Co5, Typ N, DIN 885-A, blank . Anwendung: Einsetzbar zum Nutenfräsen . Rechts- und linksschneidend einsetzbar. . Ø x Breite d1 x b1 100 x 8 mm Bohrung d2 H7 32 mm Zähnezahl 16 fz 0,08 mm Stähle bis 850 N/mm² 30 Stähle bis 1000 N/mm² 18 Stähle bis 1400 N/mm² 16 Rost- und säurebeständige Stähle (INOX) 10 Gusseisenwerkstoffe 17 Al, Al- und Mg-Leg . 240 Kupfer, Messing, Bronzen 90
