Industrieanwendung-Boreskop

Das Videoendoskop PCE-VE 350HR3 erleichtert die Wartung durch Einblicke in das Innere von Maschinen. Mit einer 3 m langen Sonde und 6 mm Durchmesser, Aufzeichnung auf SD-Karte. Ideal zur schnellen Fehlererkennung, spart Zeit und Kosten.

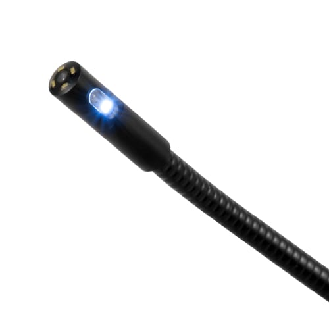

Hochwertiges Video Endoskop mit sehr geringem Kameradurchmesser Das Video Endoskop ermöglicht aufgrund seines geringen Kameradurchmessers auch bei sehr beengten Platzverhältnissen und kleinen Zugangsöffnungen detaillierte Inspektionen ohne aufwändige Demontagen . Durch die robuste Konstruktion von Kamera und Endoskopkabel, den hohen Schutzgrad IP 67 und die Temperaturbeständigkeit bis 80 Grad Celsius kann das Video Endoskop in vielen Fällen auch bei laufendem Betrieb und ohne zeitintensive Vorbereitungen verwendet werden . Das nur 2,2 mm dicke flexible Kamerakabel ist, von der Vorderkante des Kamerakopfes bis zur Gummierung im Anschlussbereich am Motorblock, etwa einen Meter lang . Dadurch können mit dem Video Endoskop auch die Innenflächen von engen Rohrleitungen und Kanälen und komplizierte Bauteile, die nur über sehr kleine Bohrungen zugänglich sind, untersucht werden. Das Echtzeit-Bild, das vom Video Endoskop auf dem 7-Zoll großen Display angezeigt wird, ermöglicht nicht nur die Kontrolle des Objektzustandes an der jeweiligen Stelle, sondern auch eine gute Orientierung beim Bewegen des Endoskopkabels . Neben der Kamera angeordnete LED können stufenweise zugeschaltet werden, um die Erkennbarkeit des angezeigten Bereiches zu verbessern . Helligkeit, Kontrast und Auflösung der Darstellung auf dem Display lassen sich über das entsprechende Funktionsmenü an die jeweilige Situation anpassen . Die Kamera ist nicht in Richtung der Kabelachse eingebaut, sondern im 90 Grad Winkel dazu . Die höchste Bildschärfe wird für Objekte im Bereich von 5 bis 50 mm Abstand erreicht. Die Position und das Blickfeld der seitlich angeordneten Kamera können durch Drehen, Schieben oder Zurückziehen des Kamerakabels geändert werden . An Stellen, die genug Platz bieten, kann bei diesem Video Endoskop außerdem der Kamerakopf per Joystick motorunterstützt in jede freie Richtung gebogen werden . Der maximale Biegeradius beträgt 23 mm bei einem Biegewinkel von 90 Grad . Um die Beweglichkeit des Kamerakopfes nicht zu beeinträchtigen, muss darauf geachtet werden, dass das gebogene Endoskopkabel nicht zu stark belastet wird . Das Kabel soll, wenn es auf Widerstand trifft, nicht weiter in diese Richtung geschoben, gezogen oder gedreht, sondern entlastet werden. Funktionsumfang und Ausstattung der PCE-VE 1500 Serie Die Modelle der PCE-VE 1500 Serie basieren auf demselben Grundgerät und unterscheiden sich nur durch die Kameraeinheit . Bei Bedarf kann dasselbe Grundgerät mit unterschiedlichen Kamerakabeln genutzt werden . Diese lassen sich sehr einfach anschließen, arretieren und wieder lösen . Dadurch können unterschiedliche Bereiche bei der Inspektion komfortabel mit demselben Video Endoskop betrachtet und dokumentiert werden . Der Anwender muss also kein zusätzliches Grundgerät anschaffen und hat zudem vor Ort und bei der Zusammenführung und Auswertung der Bilddaten weniger Aufwand. Ein Video Endoskop dieser Serie wiegt mit Kameraeinheit und Akku komplett nur wenig mehr als zwei Kilogramm und ist mit einer Hand bequem zu halten . Mit derselben Hand können der Joystick und fast alle Funktionstasten bedient werden, während das Endoskopkabel mit der anderen Hand vorsichtig an die gewünschte Stelle bewegt wird . Um die Arbeitsbedingungen bei längeren Inspektionen zu verbessern, ist das Video Endoskop mit Befestigungspunkten für Stativ und Schultergurt ausgestattet. Motor und Joystick Zu den Besonderheiten dieser Serie gehört das motorgestützte Verbiegen des Kamerakopfes . Motorblock, Kamerakabel und Kamera bilden eine Einheit, mit der die Biegung des beweglichen Kamerakopfes über den Joystick am Handgerät gesteuert werden kann . Durch das Biegen des Kamerakopfes kann die Blickrichtung der Kamera sehr einfach auf andere Stellen in der Nähe der aktuellen Kameraposition gelenkt werden. Touchscreen Funktionen Das Video Endoskop ermöglicht über die Bild in Bildfunktion einen direkten Vergleich von Livebildern mit bereits gespeicherten Bildern . Der Touchscreen erleichtert das Drehen und Spiegeln der Bilder und das Einfügen von Markierungen und Kommentaren . Darüber hinaus ermöglicht er einen sehr komfortablen und schnellen Zugang zu den Menüfunktionen . Ausschnitte des angezeigten Bildes lassen sich auf dem Touchscreen sehr einfach digital vergrößern . Das funktioniert, indem die Stelle des Bildes doppelt angetippt oder mit zwei Fingern auseinandergezogen wird . Der gezoomte Ausschnitt kann außerdem mit dem Finger verschoben werden . Dadurch lässt sich jedes Bild schon auf dem Video Endoskop sehr genau kontrollieren und mit einer ausgewählten Vorlage vergleichen. Auf das gespeicherte Bild können an den gewünschten Stellen beliebige farbige Markierungen einfach mit dem Finger auf dem Touchscreen eingezeichnet werden . Das geänderte Bild kann dann mit dem alten oder unter neuem Namen gespeichert werden . Außerdem bietet das Videoendoskop eine Auswahl an festen und konfigurierbaren Bildstempeln und eine Protokollfunktion, mit der Berichte erstellt und im PDF-Format gespeichert werden können.

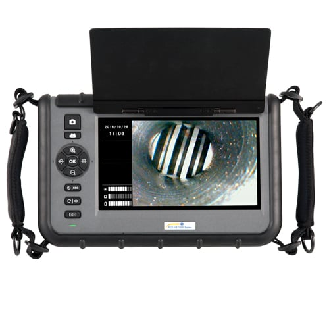

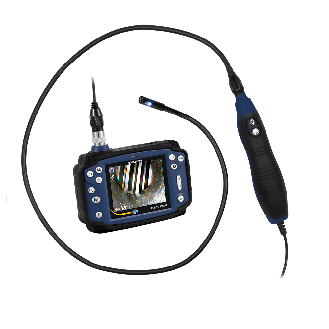

Video Endoskop zur visuellen Inspektion von schwer zugänglichen Hohlräumen Kamerakabel 5 m lang / nur 6 mm Kameradurchmesser / Anordnung der Kamera frontal motorbetriebener 4-Wege Kamerakopf, steuerbar per Joystick/ Kamerakabel IP67 Mit der hochauflösenden Kamera, dem Kameradurchmesser von nur 6 mm und dem fünf Meter langen Kamerakabel eignet sich das Video Endoskop besonders gut zur Inspektion des Inneren von Rohrleitungen, großen Behältern oder Maschinenbauteilen . Durch die praxisgerechten Funktionen zum Markieren und Kommentieren der aufgenommenen Bilder direkt mit dem Touchscreen wird der Aufwand für die spätere Dokumentation des vorgefundenen Zustands erheblich verringert. Müssen die Bilder der Inspektion direkt vor Ort bewertet werden, lässt sich dies mit diesem Video Endoskop schnell und unkompliziert umsetzen . Die robuste Verarbeitung und der hohe Schutzgrad IP 67 des Kamerakabels erlauben den Einsatz auch unter erschwerten Bedingungen . Kamera und Kamerakabel dürfen während der Inspektion sogar bis zu 30 Minuten lang in Wasser, Salzwasser oder Öl eingetaucht werden. Alle Video Endoskop dieser Serie lassen sich durch Funktionstasten, Touchscreen und Joystick sehr komfortabel bedienen . Der Haltegriff liegt so sicher und bequem in der Hand, dass mit derselben Hand auch Bildauslöser, Joystick und fast alle Funktionstasten bedient werden können . Je nach Platzverhältnissen und Zugänglichkeit der Untersuchungsstelle können aber auch ein Stativ, eine Magnethalterungen oder der Schultergurt genutzt werden, um die Hände frei und trotzdem das Display im Blick zu haben. Für Kontrollen sicherheits- oder funktionsrelevanter Bauteile von Bauwerken, technischen Anlagen, Maschinen oder Fahrzeugen bietet dieses Video Endoskop erweiterte Möglichkeiten der Dokumentation visueller Untersuchungen . Sowohl bei Qualitätskontrollen im Herstellwerk als auch bei regelmäßigen oder außerplanmäßigen Inspektionen am Verwendungsort vereinfachen die umfangreichen Markierfunktionen die Erstellung nachvollziehbarer Abbildungen für Inspektionsberichte. Kameraeigenschaften Die Kamera bei diesem Video Endoskop ist frontal ausgerichtet und verfügt mit 120 ° über einen sehr großen Blickwinkel . Das Blickfeld kann durch Zuschalten von LED beleuchtet werden . Diese Beleuchtung lässt sich durch Tastendruck in sechs Stufen so an die Umgebung anpassen, dass Details gut erkennbar sind . Die hohe Auflösung der Kamera, der große Blickwinkel und der Fokusbereich von 10 bis 100 mm ermöglichen aussagefähige und detailreiche Bilder. Kamerakabel Das Kamerakabel hat einen Durchmesser von 6 mm und ist 5 m lang . Mit diesen Abmessungen eignet sich das Video Endoskop gut für die Inspektion von längeren Strecken innerhalb enger Rohrleitungen, von großen Turbinen, großen Behältern oder von ausgedehnten Hohlräumen in denen technische Installationen angeordnet sind . Der Kamerakopf ist aus einer sehr widerstandsfähigen Titanlegierung gefertigt, die Ummantelung des Endoskopkabels besteht aus geflochtenem Wolfram . Das Kabel ist mit der Motoreinheit verbunden und wird über diese an das Auswerte- und Bedienteil angeschlossen . Die Verbindung mit dem Handgerät lässt sich schnell und sicher fixieren und wieder lösen . Der sehr biegsame Kamerakopf, der zum Wechsel der Blickrichtung per Motor bewegt werden kann, ist 60 mm lang . Für eine 90 Grad Biegung zum Wechsel der Blickrichtung benötigt der 60 mm lange Kamerakopf einen Biegeradius von 50 mm . Um andere Bereiche des untersuchten Objekts zu untersuchen, wird das Endoskopkabel mit geraden Kamerakopf einfach weitergeschoben oder zurückgezogen. Touchscreen Das Video Endoskop ist mit einem 7 Zoll großen Touchscreen ausgestattet, der eine Bildauflösung von 1920 x 1200 Pixeln bietet . Über den Touchscreen können Menüfunktionen über die Icons an den Bildrändern einfach gestartet und beendet werden . Zur Vergrößerung des aktuellen Bildes genügt es, dieses einfach anzutippen oder mit zwei Fingern auseinander zu ziehen. Funktionsmenü Durch die Symbole auf den Bedientasten und die Icons auf dem Touchscreen ist das Video Endoskop trotz der vielen Sonderfunktionen bereits nach kurzer Zeit ohne Anleitung bedienbar . Zum Beispiel kann das aktuelle Bild durch Tippen auf das entsprechende Symbol einfach um jeweils neunzig Grad gedreht werden, damit sich die Details des Bildinhalts einfacher zuordnen lassen . Die Bild-in-Bild-Funktion erlaubt es, zusätzlich zum aktuellen Bild ein anderes, bereits gespeichertes Bild aufzurufen . So kann die aktuell untersuchte Stelle direkt auf dem Touchscreen mit einer ähnlichen Situation an anderer Stelle oder mit dem Zustand bei der vorhergehenden Inspektion verglichen werden . Dazu kann durch Antippen ausgewählt werden, ob das Live-Bild groß als Hintergrund oder als Ausschnitt im gespeicherten Bild angezeigt wird. Zu den besonderen Funktionen bei diesem Video Endoskop gehört die Reportfunktion . Für den Report können Bilder ausgewählt und zusammen mit erklärenden Texten als PDF gespeichert werden . Außerdem kann jedes gespeicherte Bild mit vorgegebenen oder selbst erstellten Bildstempeln versehen werden, damit es dem richtigen Projekt und der jeweiligen Position einfacher zugeordnet werden kann . Farbige Markierungen, die unkompliziert mit dem Finger auf das Bild gezeichnet werden können, erlauben das schnelle Hervorheben von Details. Bilder und Videos Das Video Endoskop zeigt nicht nur Live-Bilder auf dem Display an, es kann auch Bilder und Videos speichern . Bilder werden als JPG und Videos im MP4-Format abgelegt . Als Speicherort kann zwischen internem Speicher, USB-Stick oder SD-Karte gewählt werden . Über die nach dem Speichern einfach per Touchscreen ins Bild eingefügten Markierungen und Bildstempel kann die Aussagekraft der Bilder ohne großen Aufwand verbessert werden. Spannungsversorgung Zum Lieferumfang vom Video Endoskop gehören zwei spezielle Akkus, die sehr einfach getauscht werden können . Dadurch kann, wenn der erste Akku leer ist, mit dem zweiten Akku sofort weitergearbeitet werden . Falls vor Ort eine Lademöglichkeit zugänglich ist, kann der Akku auch während der Nutzung des Video Endoskops aufgeladen werden . Die Kapazität eines voll aufgeladenen Akkus liegt bei 6.400 mAh und ermöglicht eine Betriebszeit von mehr als 3 Betriebsstunden. Zubehör Das Video Endoskop wird in einem stabilen Rollkoffer geliefert, der dank Vierfachverriegelung und Gummierung dicht verschließbar ist . Im Koffer befinden sich neben dem Video Endoskop standardmäßig zwei gerätespezifische Akkus, das dazu passende Netzteil und ein USB-C Kabel zum Aufladen, ein HDMI-Kabel zum Übertragen von Daten, eine 64 GB SD-Speicherkarte und ein SD-Kartenleser mit USB-Anschluss sowie ein Schultergurt und natürlich die Bedienungsanleitung. Merkmale Technische Spezifikationen vom Video Endoskop PCE-VE 1500-60500 Länge Kamerakabel 5 m Durchmesser der Kamera 6 mm Blickrichtung der Kamera frontal Blickwinkel der Kamera 120 ° Auflösung der Kamera 1 Million Pixel Fokus 10 100 mm Länge des biegsamen Kamerakopfs 60 mm Radius des Kamerakopfs bei 90 ° Biegung 50 mm Merkmale der PCE-VE 1500 Serie motorische 360 Grad 4-Wege-Artikulation mit Joystick Biegewinkel teilweise größer 180 Grad regulierbare Beleuchtung des Kamerablickfeldes 7 Zoll großer Touchscreen digitaler Zoom achtfach Bild auf dem Display drehund spiegelbar Bild in Bild Funktion zum Vergleich von Details Markierund Beschriftungsfunktionen Schnittstellen: USB-A, USB-C, Mini-HDMI, Audio, WiFi, SDSpeicherkartenslot Speicherformat für Bilder JPG, für Videos MP4 Reportfunktion mit Bildern und Bildunterschriften als PDF mit zwei Akkus, die per Netzteil aufladbar sind stabiler Rollkoffer mit umfangreichem Zubehör

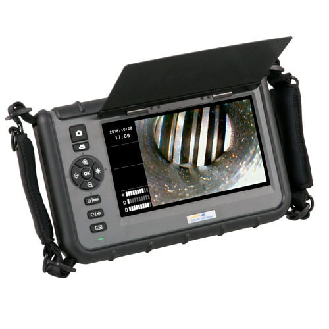

Das Endoskop PCE-VE 1030N bietet präzise visuelle Inspektionen mit einer 30 m Sonde und einem 7" Bildschirm. Erfassen Sie Bilder und Videos zur Analyse von Maschinen und Anlagen. Ideal für enge Räume dank 28 mm Durchmesser.

Das Video Endoskop PCE-VE 270SV mit 3 mm und 2 m Sonde bietet eine 90° Seitenansicht. Ideal für Motorinspektionen, speichert Bilder und Videos und verbindet sich über HDMI.

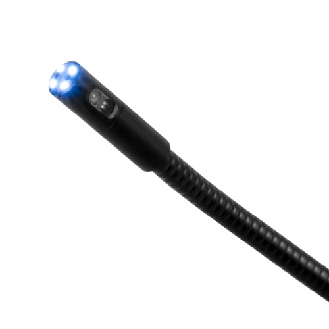

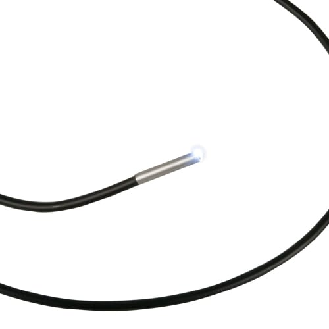

Das Video Endoskop ermöglicht Ihnen neue, optische Einblicke in das Innenleben von Motoren und Anlagen . Das Video Endoskop ist das ideale Werkzeug für die Wartung und Instandhaltung in Werkstätten oder Industriebetrieben . Nie war eine optische Analyse mit einem Video Endoskop so einfach . Führen Sie das flexible Kabel durch eine Bohrung oder einen Hohlraum in die Nähe der zu begutachtenden Stelle und sehen Sie sich alles über das Display vom Video Endoskop an . Durch die flexible Führung, das geringe Gewicht und die hervorragende Optik können Sie mit diesem Video Endoskop Schwachstellen und Problemstellen sehr leicht und früh erkennen und somit gezielt vorbeugende Maßnahmen ergreifen, ohne zunächst aufwendige Demontagen ausführen zu müssen . Dieses Video Endoskop ist vor allem durch die Länge des flexiblen Teiles (1000 mm) und den geringen Durchmesser von 2,1 mm äußerst variabel verwendbar . LEDs am Video Endoskop beleuchten die Hohlräume . Die wasserfeste Linse und die Kamera können ohne Bedenken auch in Flüssigkeiten verwendet werden . Erleichtern auch Sie sich die tägliche Arbeit und nutzen Sie das Video Endoskop bei der Wartung und Inspektion Ihrer betrieblichen Anlagen und Maschinen . Mit dem Video Endoskop können Bilder und Videos zur Dokumentation auf Speicherkarte gespeichert werden . Über die HDMI Schnittstelle kann das Video Endoskop an eine Monitor angeschlossen werden.

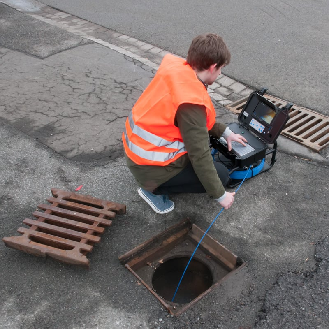

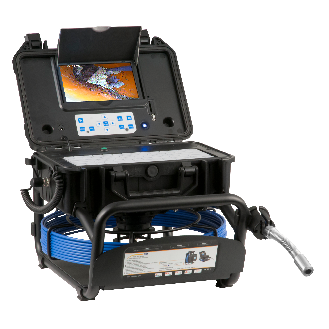

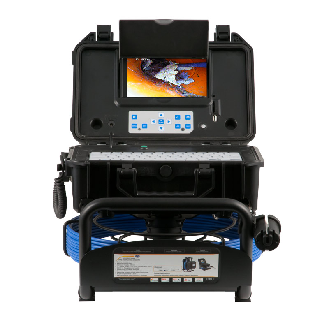

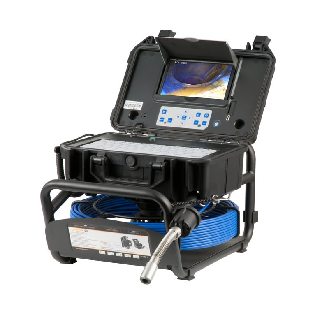

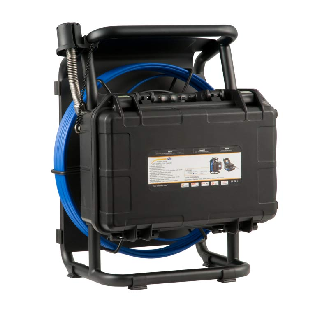

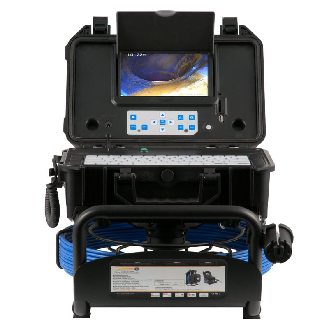

Das Videoendoskop PCE-PIC 40 eignet sich zur Inspektion von Rohren DN40 bis DN150. Wasserdicht bis 20 m, mit 40 m Schubkabel und SD Speicher. Ideal für Servicetechniker.

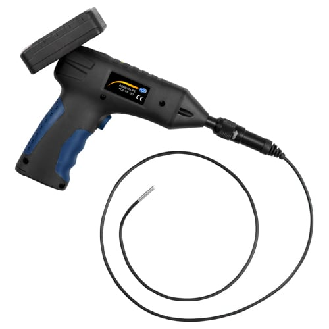

Das Video Endoskop ist eine Inspektionskamera zur zerstörungsfreien Messung . Somit ist das Video Endoskop das ideale Instrument zur Diagnose an schwer zugänglichen Stellen . So gehören die Gebiete Maschinenbau, Sanitär- und Heizungsbau, und die gesamte Bau- und Konstruktionsbranche zu den Haupteinsatzgebieten von dem Video Endoskop . Auch eignet sich das Video Endoskop für einen Einsatz in der KFZ-Branche. Dadurch, dass es einen Kameraschlauch von einem Meter länge hat, besteht die Möglichkeit das Video Endoskop so zu benutzen, dass in vielen Fällen eine Demontage von Maschinen oder Motoren nicht notwendig ist . Dies bedeutet im Umkehrschluss eine Zeit- und Geldersparnis . Am Kamerakopf von dem Video Endoskop befinden sich helle LEDs, die vom Benutzer am Gerät angesteuert und eingestellt werden können . Die LEDs verfügen über verschiedene Helligkeitsstufen, sodass eine optimale Ausleuchtung an der zu untersuchenden Stelle ermöglicht wird. Es kann also nicht zu Überbelichtungen kommen, die dazu führen würden, dass sich das auf dem Display abgebildete Bild nicht mehr erkennen lässt, weil die Kamera des Video Endoskops geblendet wird . Außer der Beleuchtung gibt es ebenfalls die Funktion einer digitalen Vergrößerung für den momentanen Bildausschnitt . Hier stehen Ihnen die 2-fache, 3-fache oder 4-fache Vergrößerungsstufe zur Verfügung . Die aufgezeichneten Bilder und Videos werden automatisch auf der Micro SD-Karte gespeichert . Dies bedeutet, dass sie die Bilder vom Video Endoskop später auslesen und dokumentieren können.

Das Video Endoskop PCE-VE 200SV1 bietet zerstörungsfreie Diagnose mit 9 mm Sonde und verstellbarer LED-Beleuchtung. Ideal für Bau und Automobil, speichert auf Micro-SD für einfache Analyse.

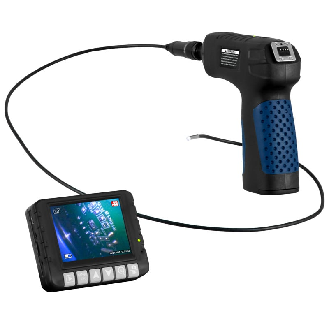

Video Endoskop PCE-VE 180 mit LED-Beleuchtung, abnehmbarem Display und Speicherfunktion. 3,9 mm Kabel für enge Zugänge. 3h Betriebsdauer, IP67. Ideal für präzise Inspektionen.

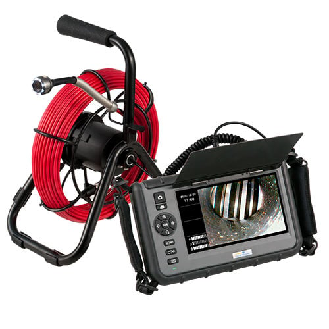

Videoendoskop PCE-PIC 20 für Rohre, mit 20 m Sonde und 23 mm Kopf. Wasserdicht, erkennt schnell Defekte. Ausgestattet mit 7" LCD, SD-Speicher und Distanzmessung. Ideal für DN40 Rohre.

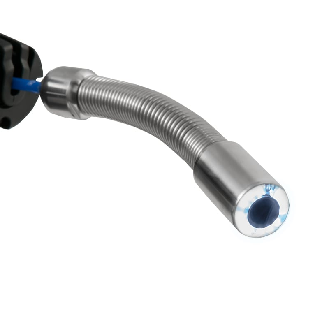

Das Videoendoskop ermöglicht Ihnen neue, optische Einblicke in das Innenleben von Maschinen und Anlagen sowie in Hohlräumen, Lüftungskanälen, Fallrohren, Schornsteinen, Abwasserrohren.. . Das Videoendoskop ist das ideale Werkzeug für die Wartung und Instandhaltung in jedem Industrieunternehmen, Handwerksbetrieb oder jeder Werkstatt . Nie war eine optische Analyse mit einem Videoendoskop so einfach. Dieses Videoendoskop bietet Ihnen den Einstieg in die professionelle Videoinspektion . Einfach und netzunabhängig inspizieren Sie Schadstellen in Maschinen und Anlagen, Rohren und anderen Hohlräumen . Der robuste Kamerakopf mit nur 28 mm Durchmesser meistert Bögen selbst in Rohrleitungen von nur 50 mm Durchmesser . Mit dem Videoendoskop lassen sich Bilder und Video- Sequenzen der zu begutachtenden Bauteile direkt im Gerät auf SD Karte abspeichern.

Das Video Endoskop ist eine Inspektionskamera zur zerstörungsfreien Messung . Somit ist das Video Endoskop das ideale Instrument zur Diagnose an schwer zugänglichen Stellen . So gehören die Gebiete Maschinenbau, Sanitär- und Heizungsbau, und die gesamte Bau- und Konstruktionsbranche zu den Haupteinsatzgebieten von dem Video Endoskop . Auch eignet sich das Video Endoskop für einen Einsatz in der KFZ-Branche . Dadurch, dass es einen Kameraschlauch von einem Meter länge hat, besteht die Möglichkeit das Video Endoskop so zu benutzen, dass in vielen Fällen eine Demontage von Maschinen oder Motoren nicht notwendig ist . Dies bedeutet im Umkehrschluss eine Zeit- und Geldersparnis. Am Kamerakopf von dem Video Endoskop befinden sich helle LEDs, die vom Benutzer am Gerät angesteuert und eingestellt werden können . Die LEDs verfügen über verschiedene Helligkeitsstufen, sodass eine optimale Ausleuchtung an der zu untersuchenden Stelle ermöglicht wird . Es kann also nicht zu Überbelichtungen kommen, die dazu führen würden, dass sich das auf dem Display abgebildete Bild nicht mehr erkennen lässt, weil die Kamera des Video Endoskops geblendet wird . Außer der Beleuchtung gibt es ebenfalls die Funktion einer digitalen Vergrößerung für den momentanen Bildausschnitt . Hier stehen Ihnen die 2-fache, 3-fache oder 4-fache Vergrößerungsstufe zur Verfügung . Die aufgezeichneten Bilder und Videos werden automatisch auf der Micro SD-Karte gespeichert . Dies bedeutet, dass sie die Bilder vom Video Endoskop später auslesen und dokumentieren können.
