M10-Schneideisen

Schneideisen für UNF-Gewinde Ausführung: Geschlossene, vorgeschlitzte Form mit einseitigem Schälanschnitt, ab Nr . 5 mit Schälanschnitt auf beiden Seiten. . Gewinde UNF 1/4 Zoll Gänge auf 1 Zoll 28 Außen-Ø x Höhe 20 x 7 mm Stähle bis 850 N/mm² 9

Schneideisen für metrisches Feingewinde Ausführung: Toleranzfeld 6g, geschlossene, vorgeschlitzte Form, mit Schälanschnitt auf beiden Seiten . Anwendung: Für metrische Feingewinde nach ISO DIN 13 . Weitere Abmessungen auf Anfrage lieferbar. . Gewinde x Steigung M12 x 1,50 mm Außen-Ø x Höhe 38 x 10 mm Stähle bis 850 N/mm² 9

Schneideisen für Whitworth-Rohrgewinde, geschlossene Form Ausführung: Geschlossene, vorgeschlitzte Form, mit Schälanschnitt auf beiden Seiten . Anwendung: Für Whitworth-Rohrgewinde DIN ISO 228, Toleranzklasse A. . Gewinde G 1/2 Zoll Gänge auf 1 Zoll 14 Außen-Ø x Höhe 45 x 14 mm Stähle bis 850 N/mm² 9

Schneideisen Ausführung: Toleranzfeld 6g, geschlossene, vorgeschlitzte Form, geläppt, mit Schälanschnitt auf beiden Seiten . Anwendung: Für metrisches Feingewinde nach ISO DIN 13. . Gewinde x Steigung M8 x 1,00 mm Außen-Ø x Höhe 25 x 9 mm Stähle bis 850 N/mm² 9 Stähle bis 1000 N/mm² 5 Rost- und säurebeständige Stähle (INOX) 5

Sechskantschneideisen Ausführung: Toleranzfeld 6g, Außen-Sechskant ohne Schälanschnitt . Anwendung: Zum Nachschneiden beschädigter Gewinde sowie zum Gewindeschneiden an schwer zugänglichen Stellen . Für metrische Regelgewinde nach ISO DIN 13. . Gewinde M4 Steigung 0,70 mm SW x Höhe 18 x 5 mm Stähle bis 850 N/mm² 3 Al, Al- und Mg-Leg . 3 Kupfer, Messing, Bronzen 3

Schneideisen für UNC-Gewinde Ausführung: Geschlossene, vorgeschlitzte Form mit einseitigem Schälanschnitt, ab Nr . 5 mit Schälanschnitt auf beiden Seiten. . Gewinde UNC 7/8 Zoll Gänge auf 1 Zoll 9 Außen-Ø x Höhe 55 x 22 mm Stähle bis 850 N/mm² 9

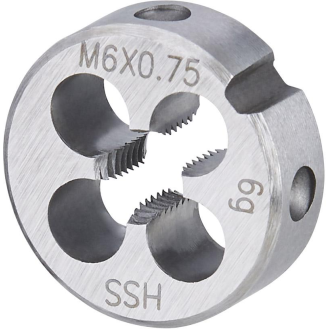

Schneideisen, metrisch-fein Metrisches ISO-Feingewinde DIN 13 Form B Vorgeschlitzt Schälanschnitt Toleranz 6g

Schneideisen Metrisches ISO-Gewinde DIN 13 Form B Vorgeschlitzt Schälanschnitt Toleranz 6g Zum Schneiden von Stählen bis 800 N/mm²

Schneideisen für NPT-Gewinde Ausführung: Geschlossene, vorgeschlitzte Form mit einseitigem Schälanschnitt . Anwendung: Für NPT kegliges amerikanisches Rohrgewinde ANSI B!.20.1 Kegel 1:16, für Gewinde mit Dichtmittel. . Gewinde NPT 1/8 Zoll Gänge auf 1 Zoll 27,0 Außen-Ø x Höhe 30 x 11 mm Stähle bis 850 N/mm² 5

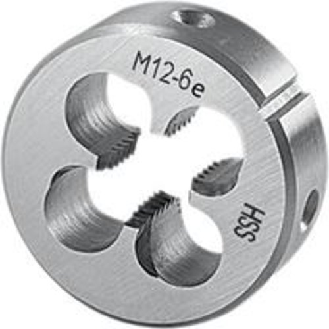

Schneideisen für metrisches Gewinde, HSS, Toleranzfeld 6e entspricht Untermaß 0,03 mm Ausführung: Geschlossene, vorgeschlitzte Form, ab M3 mit Schälanschnitt auf beiden Seiten . Anwendung: Für metrische Regelgewinde nach ISO DIN 13. . Gewinde M12 Steigung 1,75 mm Außen-Ø x Höhe 38 x 14 mm Stähle bis 850 N/mm² 9

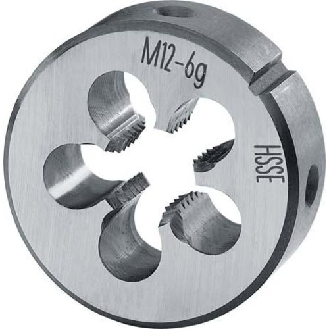

Schneideisen für metrisches Gewinde, HSS-E, Toleranz 6g Ausführung: Geschlossene, vorgeschlitzte Form, ab M3 mit Schälanschnitt auf beiden Seiten . Anwendung: Für metrische Regelgewinde nach ISO DIN 13 . Pulvermetallurgischer Hochleistungs-Schnellstahl, geläppt und nitriert (ab M3), Toleranzfeld 6g . Schneideisen für Messing-Bearbeitung auf Anfrage lieferbar. . Gewinde M10 Steigung 1,50 mm Außen-Ø x Höhe 30 x 11 mm Stähle bis 850 N/mm² 9 Stähle bis 1000 N/mm² 5 Rost- und säurebeständige Stähle (INOX) 5

Schneideisen für Whitworth-Gewinde Ausführung: Geschlossene, vorgeschlitzte Form, mit Schälanschnitt auf beiden Seiten . Anwendung: Für Whitworth-Gewinde BS 84, Toleranzfeld mittel. . Gewinde BSW 7/16 Zoll Gänge auf 1 Zoll 14 Außen-Ø x Höhe 30 x 11 mm Stähle bis 850 N/mm² 9

Schneideisen für Stahlpanzerrohr-Gewinde Ausführung: Geschlossene, vorgeschlitzte Form, mit Schälanschnitt auf beiden Seiten . Anwendung: Für Stahlpanzerrohr-Gewinde DIN 40430. . Gewinde PG 36 Gänge auf 1 Zoll 16 Außen-Ø x Höhe 90 x 22 mm Stähle bis 850 N/mm² 9

Schneideisen für Linksgewinde Ausführung: Toleranzfeld 6g, geschlossene, vorgeschlitzte Form, ab M3 mit Schälanschnitt auf beiden Seiten . Anwendung: Für metrische Linksgewinde nach ISO DIN 13. . Gewinde M8 Steigung 1,25 mm Außen-Ø x Höhe 25 x 9 mm Stähle bis 850 N/mm² 9

Schneideisen, metrisch-fein Metrisches ISO-Feingewinde DIN 13 Form B Vorgeschlitzt Schälanschnitt Toleranz 6g
